Beschreibung

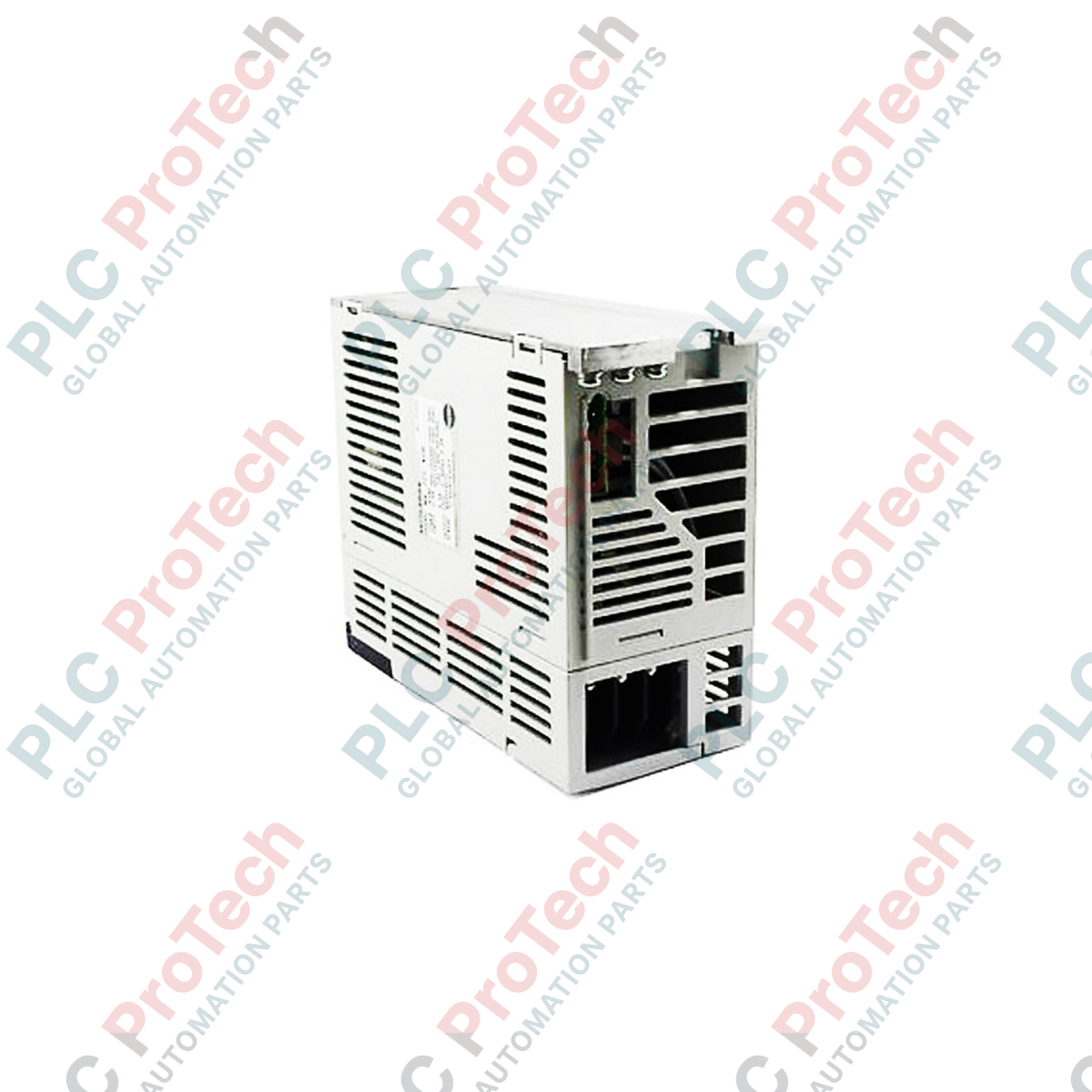

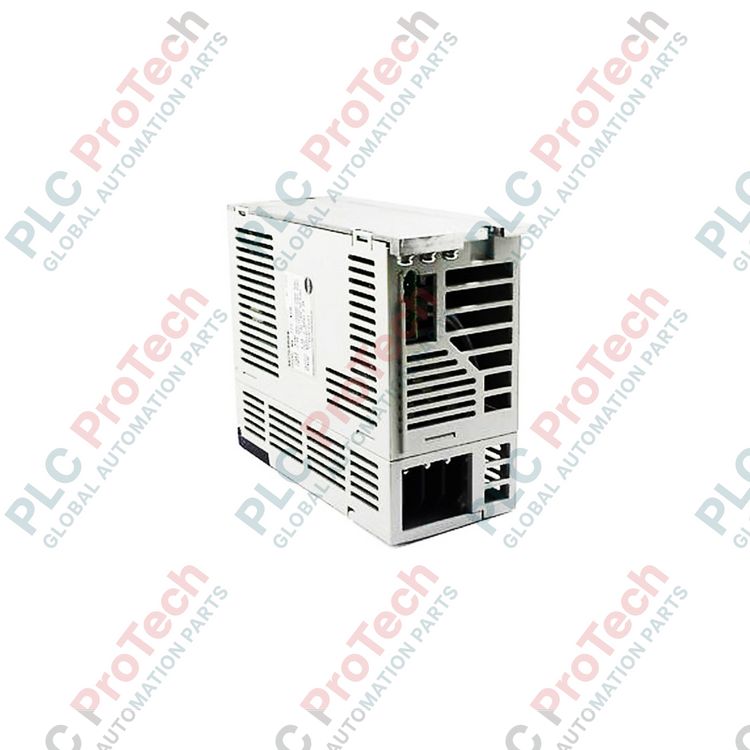

Der MR-J2S-40B-PY135 Servoantrieb wurde für hochpräzise Bewegungssteuerung entwickelt, gehört zur bewährten Serie Melservo MR-J2 und dient als leistungsstarker Servoverstärker. Das für eine Versorgungsspannung der 200-V-Klasse ausgelegte Gerät gewährleistet eine zuverlässige Verarbeitung der Drehzahl- und Positionsregelkreise in industriellen Automatisierungssystemen. Es nutzt die synchrone serielle Hochgeschwindigkeitskommunikation SSCNET (Servo System Control Network) und lässt sich dadurch nahtlos in dedizierte Bewegungssteuerungen und Mehachsensteuerungen integrieren.
Das Gerät verwendet ein ausgeklügeltes sinusförmiges PWM-Steuerungssystem mit Echtzeit-Stromregelung, um eine besonders gleichmäßige Drehmomentabgabe und minimierte Drehmomentwelligkeit zu erzielen. Mit einer Nennausgangsleistung von 400 W liefert es zuverlässig Leistung bei kompakten Abmessungen. Außerdem verfügt es über eine integrierte dynamische Bremse, die nachgeschaltete Maschinen schützt und bei Notstopps oder Stromausfällen für eine schnelle, kontrollierte Verzögerung sorgt.
Merkmale
- Kompatibel mit dem SSCNET-Hochgeschwindigkeits-Bewegungsnetzwerk zur synchronisierten Mehachsensteuerung.
- Sinusförmiges PWM-Steuerungssystem für eine gleichmäßige Drehmomentabgabe und Stabilität bei niedrigen Drehzahlen.
- Integrierte dynamische Bremse für sicheres Anhalten im Notfall.
- Selbstkühlende Bauweise in offener Ausführung (IP00) zur Integration in geschlossene Schaltschränke.
- Regelkreis mit hoher Stromregelungsdynamik zur Minimierung von Nachführ- und Positionierfehlern.
Anwendungen
- Mehrachsige, koordinierte Werkzeugmaschinen und CNC-Einheiten.
- Präzisionsverpackungs- und Etikettiermaschinen.
- Automatisierte Materialhandhabung und Portalsysteme zum Aufnehmen und Platzieren.
- Halbleiterfertigung und automatisierte Montagelinien.
Technische Daten
| Hersteller |
Mitsubishi Electric |
| Teilenummer/Modell |
MR-J2S-40B-PY135 |
| Serie |
Melservo MR-J2 |
| Steuerungssystem |
Sinusförmige PWM-Steuerung, Stromregelungssystem |
| Nennausgangsleistung |
400W |
| Eingangsspannung/Frequenz |
3-phasig, 200 bis 230 VAC, 50/60 Hz oder 1-phasig, 230 VAC, 50/60 Hz |
| Zulässige Frequenzschwankung |
Innerhalb von +/-5% |
| Dynamische Bremse |
Integriert |
| Schutzart |
Offene Bauform (IP00) |
| Kühlmethode |
Selbstkühlend (natürliche Kühlung) |
| Kommunikationsschnittstelle |
SSCNET-Hochgeschwindigkeits-Bewegungsnetzwerk |
| Versandgewicht |
3,0 kg |
Installationsrichtlinien
-
Montage: Montieren Sie den Verstärker senkrecht auf einer flachen, stabilen Metallplatte in einem sauberen, staubfreien Schaltschrank.
-
Kühlabstand: Achten Sie oberhalb, unterhalb und seitlich des Geräts auf ausreichende Abstände, damit die Wärme ungehindert auf natürliche Weise abgeführt werden kann.
-
Erdung: Verbinden Sie den Schutzleiteranschluss (PE) des Verstärkers mit der Haupterdungsschiene des Schaltschranks, um elektrische Störungen zu verhindern und die Sicherheit des Personals zu gewährleisten.
-
Kabeltrennung: Verlegen Sie die Hochleistungs-Netzversorgung und die Motorkabel in separaten Kabelrohren oder Kabelkanälen, getrennt von den SSCNET-Glasfaser-/Kommunikationssteuerleitungen, um die Signale vor elektromagnetischen Störungen zu schützen.
