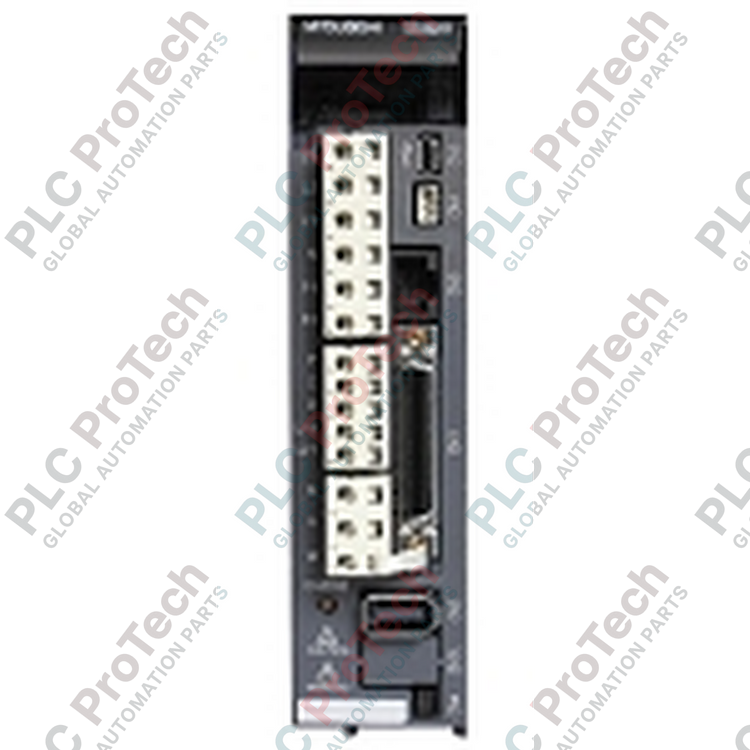

Mitsubishi Electric MR-J3-200A MELSERVO-J3-Serie AC-Servoverstärker

SKU MR-J3-200A

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Mitsubishi Electric
Produkt-Nr.: MR-J3-200A
Herkunftsland:Vereinigte Staaten
Produkttyp: AC-Servoverstärker
Zahlung: T/T, Western Union
Gewicht: 500g
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Als zentrale Bewegungskomponente innerhalb der MELSERVO-J3-Architektur ist der Mitsubishi Electric MR-J3-200A ein leistungsstarker digitaler AC-Servoverstärker, der für eine hervorragende dynamische Reaktion und Positioniergenauigkeit entwickelt wurde. Dieser 2,0-kW-Antrieb nutzt eine fortschrittliche sinusförmige PWM-Regelung zur Steuerung von Strom- und Spannungskreisen und ermöglicht dadurch äußerst stabile Drehmoment- und Drehzahlregelprofile bei wechselnden Lastbedingungen. Er lässt sich nahtlos mit hochauflösenden 18-Bit-Absolut- oder Inkrementalgebern verbinden und bietet eine Rückmeldeauflösung von 262.144 Impulsen pro Umdrehung, um mechanische Mikrovibrationen zu beseitigen und eine konstante Drehzahl zu optimieren. Dieses Modell wurde für industrielle Bewegungsnetzwerke mit universellem Einsatz entwickelt und verfügt über dedizierte Impulsfolge- und analoge Steuerschnittstellen, die eine unkomplizierte Integration in ältere SPS-Systeme, eigenständige Indexierer und spezielle Mehrachs-Bewegungssteuerungen ermöglichen.

Produktmerkmale

Duale Steuerschnittstelle: Universelle Konfiguration vom Typ „A“ mit Unterstützung für hochfrequente Impulsfolgeeingänge zur Präzisionspositionierung sowie zwei Analogeingängen für unabhängige Drehzahl-/Drehmomentregelkreise.
Dynamischer Frequenzgang: Erreicht einen Geschwindigkeitsfrequenzgang von 2100 Hz, minimiert die Latenz des Regelzyklus und verkürzt die Einschwingzeiten bei hochbelasteten Umkehrzyklen drastisch.
Adaptive Schwingungsunterdrückung: Integrierte Vibrationsfilter mit zwei Frequenzen erkennen automatisch mechanische Resonanzfrequenzen und unterdrücken sie in Echtzeit, um mechanische Antriebsstränge und Kupplungsverbindungen zu schützen.
Echtzeit-Autotuning: Integrierte fortschrittliche Schätzalgorithmen überwachen das Lastträgheitsverhältnis kontinuierlich in Echtzeit und passen die Verstärkungskoeffizienten dynamisch an, um die Systemstabilität bei wechselnden Lastbedingungen aufrechtzuerhalten.
Unterstützung der absoluten Positionierung: Ausgestattet mit einer standardmäßigen internen Logik zur Aufrechterhaltung der Erfassung der absoluten Position bei Verwendung kompatibler Backup-Batterien für Absolutwertgeber.

Anwendungen

Hochgeschwindigkeits-Portalkoboter mit mehreren Achsen für Pick-and-Place-Anwendungen sowie Materialhandhabungssysteme.
Präzisionsmaschinen zum Bestücken elektronischer Bauteile und Anlagen zur Halbleiterverarbeitung.
Steuerungen für Vorschubachsen von CNC-Bearbeitungszentren, automatisierten Fräsmaschinen und zusätzlichen Fräsachsen.
Hochgeschwindigkeits-Rotationsverpackungs-, horizontale Form-Füll-Verschließ- und Etikettiermaschinen.
Positionierer für Automobilmontagezellen, lineare Transfertische und mechanische Stanzpressen.

Technische Daten

Hersteller	Mitsubishi Electric
Modellbezeichnung	MR-J3-200A
Produktserie	MELSERVO-J3
Nennausgangsleistung	2,0 kW
Versorgungseingang des Hauptkreises	3-phasig 200 bis 230 VAC, 50/60 Hz
Versorgungseingang des Steuerkreises	Einphasig 200 bis 230 VAC, 50/60 Hz
Nennausgangsstrom	11,0 A dauerhaft
Steuerungsverfahren	Sinusförmige PWM-Steuerung, Stromregelkreis
Schnittstellentyp	Universell einsetzbar (analoge Drehzahl/Drehmoment-Signale, Positionierung über Befehlsimpulsfolge)
Kompatible Motoren (typisch)	HF-SP202, HF-JP203, HC-LP202, HC-UP202, HC-RP203
Kühlmethode	Kühlung durch intern montierten Lüfter mit Zwangsbelüftung
Betriebstemperaturbereich	0 bis 55 °C (Umgebungsluft, frostfrei)
Zulässige Betriebsluftfeuchtigkeit	Max. 90 % relative Luftfeuchtigkeit (nicht kondensierend)
Ursprungsland	Japan
Versandgewicht (berechnet)	3,5 kg

Anschlüsse und Schnittstellen

Stecker / Klemme	Funktionszuordnung & Beschreibung der Pinbelegung
CN1	50-polige SCSI-Schnittstelle mit hoher Kontaktdichte für Analogeingänge, differentielle Impulsfolgeleitungen und diskrete digitale E/A-Leitungen (Endschalter, Not-Aus, Alarme).
CN2	10-polige Schnittstelle für die schnelle serielle Encoder-Rückkopplung vom Servomotor.
CN3	Kommunikationsanschluss zur Verbindung mit einem PC (MR Configurator über USB) und zum Anschluss externer Parametereinheiten (RS-422-Schnittstelle).
L1 / L2 / L3	Eingangsklemmen der Hochspannungs-Hauptversorgung für dreiphasige 200 bis 230 VAC.
L11 / L21	Galvanisch getrennte einphasige 200- bis 230-VAC-Hilfsversorgungsklemmen, um die Steuerungs- und Diagnoselogik bei abgeschalteter Hauptversorgung aktiv zu halten.
U / V / W	Dreiphasige AC-Leistungsausgangsklemmen zum Servomotor. Auf korrekte Phasenzuordnung achten (U zu U, V zu V, W zu W).
P+ / C / D	Anschlüsse für interne und externe Optionen eines regenerativen Bremswiderstands. In der Standardkonfiguration werden P+ und D für den internen Widerstand gebrückt.

Empirische Engineering-Erkenntnisse

Alternative Modelle & Kompatibilität

Beim Ersetzen älterer MR-J2S-200A-Modelle bietet der MR-J3-200A einen ausgezeichneten Upgrade-Pfad; ein direkter Plug-and-Play-Austausch ist jedoch nicht möglich. Die Pinbelegung des Steuerungssteckers (CN1) ist unterschiedlich, und der Encoderstecker (CN2) erfordert eine neuere serielle Schnittstelle. Anwender müssen Dienstprogramme zur Parameterkonvertierung innerhalb der Softwareumgebung MR Configurator verwenden und überprüfen, ob das Format des Absolutencoders des Zielmotors von der neueren J3-Firmwarebasis vollständig unterstützt wird (insbesondere bei älteren Motoren der HC-Serie).

Anwendungshinweise & Engineering-Notizen

Das Wärmemanagement des 2,0-kW-Antriebs erfordert eine sorgfältige Überwachung in kompakten Schaltschränken. Bei der Installation mehrerer nebeneinander angeordneter Geräte ist ein Mindestabstand von 10 mm horizontal und 40 mm vertikal erforderlich, um einen Wärmestau zu verhindern. Wenn Zyklen mit hoher Trägheit erforderlich sind, überwachen Sie bei der Inbetriebnahme den Parameter PC02 (regeneratives Lastverhältnis). Überschreitet das Verhältnis 100 %, ist der interne Bremswiderstand gesättigt, und es muss eine externe Regenerationsoption (z. B. das Modul MR-RB32) hinzugefügt werden, um Fehler „AL.30“ (regenerative Überspannung) zu verhindern.

Tipps zur Inbetriebnahme und Verdrahtung

Um Instabilitäten im Regelkreis zu vermeiden, müssen die Impulseingangsleitungen für die Befehle (an CN1 angeschlossene Klemmen) hochwertige, einzeln verdrillte, geschirmte Kabel verwenden. Erden Sie den Gesamtkabelschirm ausschließlich auf der Verstärkerseite am Steckergehäuse. Überprüfen Sie bei der Inbetriebnahme, dass die einphasigen Steuerstromeingänge (L11/L21) vor oder gleichzeitig mit der primären dreiphasigen Netzversorgung (L1/L2/L3) eingeschaltet werden; eine Verzögerung bei der Initialisierung des Regelkreises kann vorübergehend den Alarmzustand „AL.E9“ (Hauptkreis aus) auslösen.

Installationsrichtlinien

WICHTIGER WARNHINWEIS:

Stellen Sie sicher, dass alle primären dreiphasigen AC-Netzleitungen (L1/L2/L3) und Steuerstromleitungen (L11/L21) vollständig getrennt und gegen Wiedereinschalten gesichert sind. Warten Sie mindestens 15 Minuten, bis sich die internen Hochspannungs-Zwischenkreiskondensatoren entladen haben. Überprüfen Sie mit einem zertifizierten Digitalmultimeter, dass die Gleichspannung des Zwischenkreises zwischen den Klemmen P+ und N- vor dem Berühren von Klemmenanschlüssen unter 20 V DC liegt.

1

Montieren Sie den Verstärker senkrecht auf einer ebenen, leitfähigen und unlackierten Metallplatte in einem staub- und ölnebelgeschützten Schaltschrank, um einen niederimpedanten Hochfrequenz-Erdungskontakt herzustellen.

2

Schließen Sie den Schutzleiter (PE) direkt an die dafür vorgesehene Erdungsschraube des Gehäuses an, bevor Sie Hochspannungsleitungen verlegen.

3

Schließen Sie die einphasigen Steuerstromleitungen an L11 und L21 an und führen Sie anschließend die dreiphasige Netzleitung über ausreichend dimensionierte Abzweigsicherungen zu L1, L2 und L3.

4

Verbinden Sie die Phasenkabel U, V und W direkt vom Verstärker mit dem Motor und achten Sie auf die Einhaltung der Phasenfolge. Schließen Sie keine Netzwechselspannung an diese Ausgangsklemmen an.

5

Stecken Sie den Encoder-Feedback-Stecker CN2 und den Steuerungsschnittstellenstecker CN1 ein und ziehen Sie alle Befestigungsschrauben fest, um vibrationsbedingte Signalunterbrechungen zu verhindern.

FAQ

Was ist der wesentliche Unterschied zwischen den Suffixen A und B in der MELSERVO-J3-Serie?

Das Suffix „A“ steht für eine universelle Schnittstelle mit Unterstützung für Analogeingang (Drehzahl-/Drehmomentregelung) und Impulszugeingang (Positionsregelung). Das Suffix „B“ bezeichnet die Hochgeschwindigkeitsverbindung über das faseroptische SSCNET-III-Bewegungsnetzwerk.

Wie wird der Kühllüfter dieses 2-kW-Servoantriebs bei einem Ausfall ausgetauscht?

Der Kühllüfter kann vor Ort ausgetauscht werden. Schalten Sie das Gerät aus, warten Sie, bis sich der Zwischenkreiskondensator entladen hat, lösen Sie das obere Kunststoffgehäuse, trennen Sie den Stromversorgungsstecker des Lüfters und schieben Sie die Lüftereinheit heraus, ohne das Hauptgehäuse der Elektronik zu öffnen.

Kann dieser Antrieb an einer einphasigen 200-V-Versorgung statt an einer dreiphasigen betrieben werden?

Für das 2-kW-Modell ist eine dreiphasige Versorgung mit 200–230 V AC für die Leistung des Hauptstromkreises (L1/L2/L3) erforderlich, um das volle Nenndrehmoment und die Nenndrehzahl zu erreichen. Der Betrieb an einer einphasigen Versorgung löst unter Last aufgrund der Zwischenkreiswelligkeit einen Unterspannungsalarm (AL.10) aus.

Welche Funktion haben die Klemmen L11 und L21?

L11 und L21 versorgen die interne CPU und die Diagnoseelektronik des Antriebs mit Steuerspannung. Wenn dieser Stromkreis bei abgeschalteter Hauptstromversorgung weiterhin mit Spannung versorgt wird, kann der Antrieb Positionsdaten und Zustände der Kommunikationsdiagnose beibehalten.
