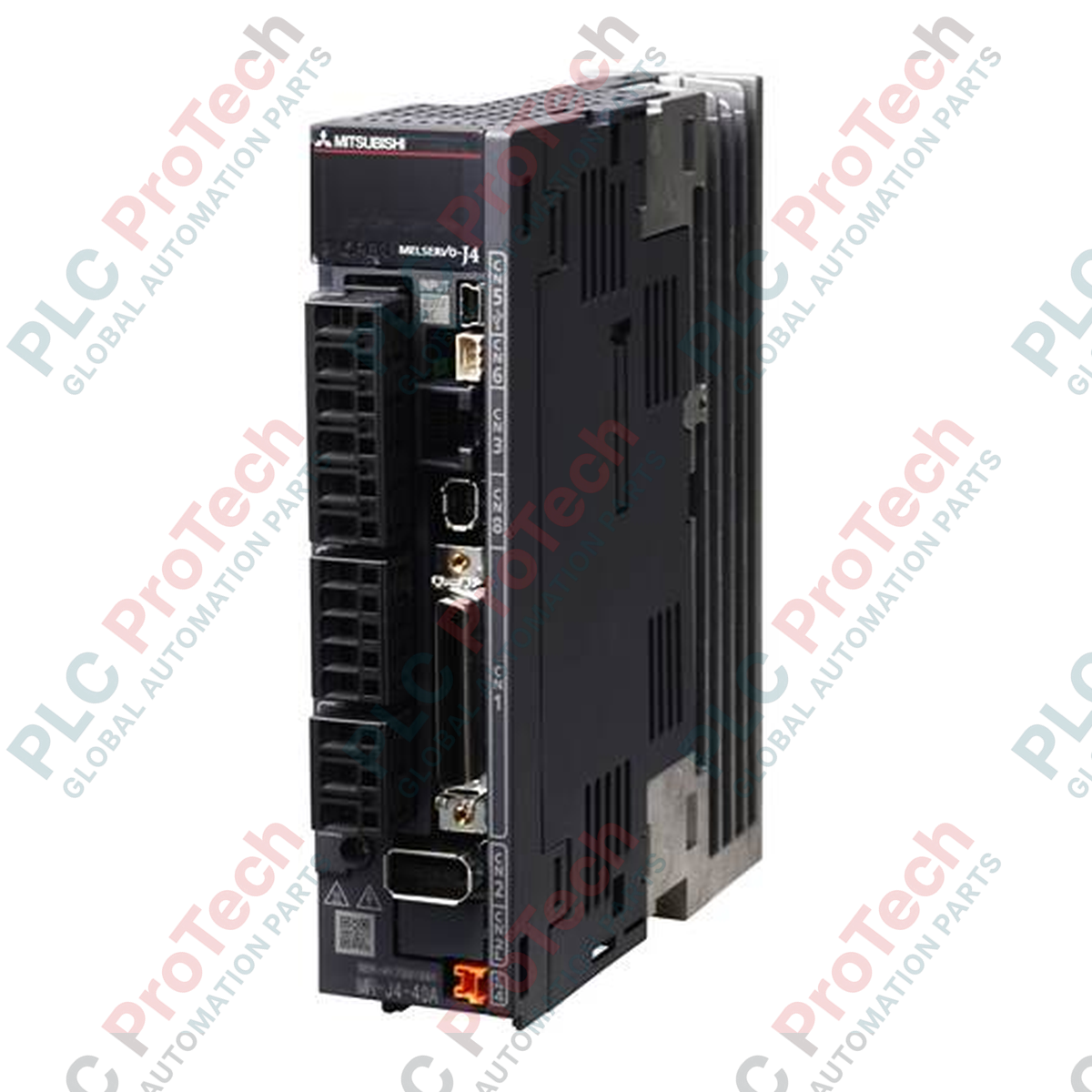

Mitsubishi Electric MR-J4-40A MELSERVO-J4-Servoverstärker

Beschreibung

Der für leistungsstarke Bewegungssteuerungssysteme entwickelte Servoverstärker MR-J4-40A gehört zur weit verbreiteten Produkserie Mitsubishi Electric MELSERVO-J4. Dieses Antriebsmodul regelt Position, Drehzahl und Drehmoment von Drehservomotoren mit einer Nennleistung von bis zu 0,4 kW. Es arbeitet mit einer 200-V-Wechselstromversorgung und nutzt fortschrittliche Abstimmungsalgorithmen, um Stabilität zu gewährleisten und Nachführfehler in komplexen mechanischen Systemen zu minimieren.

Der MR-J4-40A ist mit hochauflösenden 22-Bit-Absolut- und Inkrementalencodern kompatibel und ermöglicht eine präzise Positionierung mit bis zu 4.194.304 Impulsen pro Umdrehung. Das Gerät akzeptiert Impulsfolgebefehle und analoge Signale und ermöglicht dadurch eine unkomplizierte Integration in übergeordnete SPS, dedizierte Bewegungssteuerungen oder CNC-Systeme. Die zweikanalige analoge Überwachungsschnittstelle vereinfacht die Diagnoseeinrichtung und die Echtzeitüberwachung der Leistung während der Inbetriebnahme.

Funktionen

• Kompatibel mit hochauflösenden 22-Bit-Encodern für eine Positioniergenauigkeit im Submikrometerbereich.
• Unterstützt Mehrachskonfigurationen über standardmäßige Impuls- und analoge Befehlsschnittstellen.
• Die Echtzeit-Autotuning-Funktion passt sich dynamisch an unterschiedliche Lastträgheiten an.
• Fortschrittliche Systeme zur Schwingungsunterdrückung wirken sowohl gegen niederfrequente transiente Schwingungen als auch gegen hochfrequente Resonanzen.
• Zweikanalige analoge Monitor-Ausgänge zur direkten Analyse mit Oszilloskop oder Datenlogger.
• Flexibles Eingangsspannungskonzept für einphasige und dreiphasige 200-V-Wechselstromversorgung.

Anwendungen

• Verpackungsmaschinen: Mehrachsige Abfüll-, Verschließ- und Verpackungssysteme, die eine Hochgeschwindigkeitssynchronisierung erfordern.
• Halbleiterfertigung: Hochpräzise Pick-and-Place-Systeme und Roboter für die Wafer-Handhabung.
• Materialtransport: Automatisierte Lager- und Bereitstellungssysteme (ASRS) sowie Hochgeschwindigkeits-Sortierförderer.
• Werkzeugmaschinen: Vorschubantriebssteuerung für Hilfsachsen in CNC-Fräs- und Drehzentren.

Technische Daten

Anschlüsse und Schnittstellen

Installationsrichtlinien

• Montageausrichtung: Montieren Sie den Verstärker stets vertikal auf einer flachen, stabilen Metallrückwand, um die Konvektionskühlung zu gewährleisten.
• Freiraumanforderungen: Halten Sie an beiden Seiten einen Mindestabstand von 10 mm sowie oberhalb und unterhalb des Verstärkergehäuses einen Mindestabstand von 40 mm ein.
• Umgebungstemperatur: Stellen Sie sicher, dass die Temperatur im lokalen Gehäuse zwischen 0 °C und 55 °C bleibt. Für Umgebungen mit Temperaturen über 45 °C ist eine Zwangsbelüftung vorzusehen.
• Abschirmung und Geräuschunterdrückung: Verwenden Sie abgeschirmte Twisted-Pair-Kabel für die CN1-Steuerleitungen und den CN2-Encoderanschluss. Stellen Sie sicher, dass das Schirmgeflecht über Erdungsklemmen direkt mit dem Gehäusechassis verbunden ist.

Konformität und Zertifizierungen

• CE-Kennzeichnung (Niederspannungs- und EMV-Richtlinien)
• UL-gelistet / cUL-zertifiziert
• KC (Korea Certification)
