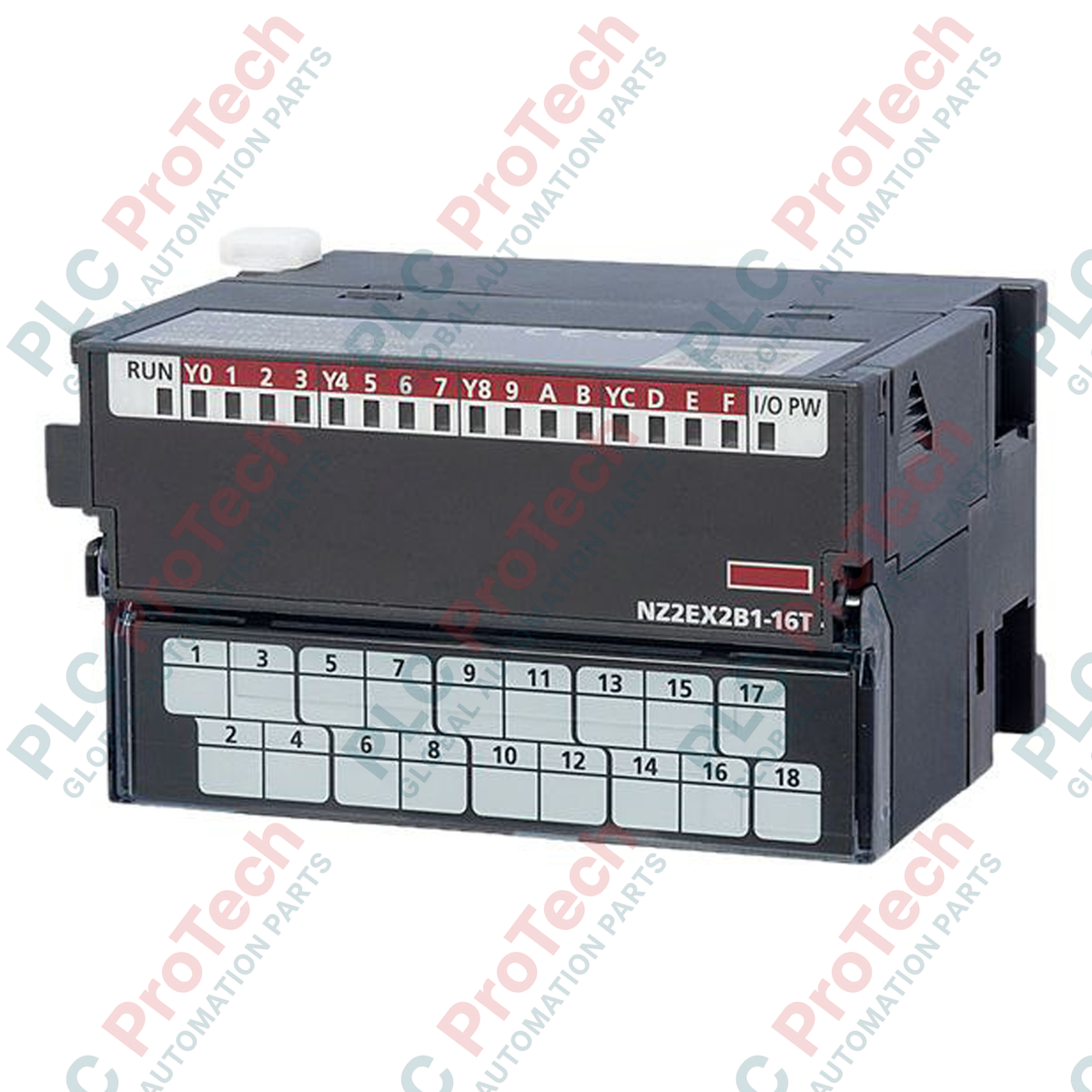

Mitsubishi Electric NZ2EX2B1-16T MELSEC-Transistorausgangsmodul

SKU NZ2EX2B1-16T

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: Mitsubishi Electric

  • Produkt-Nr.: NZ2EX2B1-16T

  • Herkunftsland:Vereinigte Staaten

  • Produkttyp: Transistorausgangsmodule

  • Zahlung: T/T, Western Union

  • Gewicht: 190g

  • Abmessungen: 6,8 cm x 8,45 cm x 5 cm

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Beschreibung

Das Mitsubishi Electric NZ2EX2B1-16T wurde für die nahtlose Erweiterung industrieller Systeme entwickelt und dient als hochzuverlässiges Transistorausgangsmodul in der CC-Link IE Field Network Basic-Infrastruktur. Dieses Erweiterungsmodul stellt 16 digitale Ausgänge bereit und ermöglicht die präzise Steuerung verschiedener Aktoren, Magnetventile und Anzeigeelemente in der industriellen Automatisierung. Durch den direkten Anschluss an ein kompatibles Hauptmodul lässt sich die lokale Anzahl der E/A-Punkte erweitern, ohne zusätzliche Netzwerkknoten zu benötigen. So wird Platz im Schaltschrank gespart und die Kosten für die Systeminstallation werden gesenkt.

Das Gerät verfügt über ein robustes mechanisches Design mit Klemmenblockanschlüssen, die eine sichere Verdrahtung in Umgebungen mit starken Vibrationen gewährleisten. Die Transistorausgänge in Senkschaltung sind für den Betrieb mit üblichen 12/24-V-Gleichstromlasten ausgelegt und bieten integrierten Schutz vor Überhitzung und Überstrom. Als Erweiterungsmodul lässt es sich unkompliziert integrieren und erfordert bei der Installation keine komplexe Neukonfiguration des Netzwerks.

Merkmale

  • 16-Punkt-Transistorausgang in Senkschaltung für zuverlässiges Schalten von Gleichstromlasten.
  • Direkte Erweiterungsmöglichkeit, kompatibel mit CC-Link IE Field Network Basic-Hauptmodulen.
  • Platzsparendes Blockdesign, optimiert für Steuerungsschränke mit hoher Packungsdichte.
  • Abnehmbarer Klemmenblockanschluss zur Vereinfachung der Verdrahtung und Wartung.
  • Integrierte LED-Statusdiagnose zur Überwachung einzelner Ausgänge.

Anwendungen

  • Automatisierung und Steuerung von Kfz-Montagelinien.
  • Förderanlagen für Verpackungsmaschinen und Materialtransport.
  • Verteilungssysteme für die Wasser- und Abwasseraufbereitung.
  • Steuerungssysteme für Lebensmittel- und Getränkeverarbeitungsanlagen.

Technische Daten

HerstellerTeilenummer / ModellProdukttypAnzahl der AusgangspunkteAusgangstypNennlastspannungMaximaler LaststromMaximale Anzahl angeschlossener ErweiterungsmoduleStromaufnahme der ModulversorgungBetriebstemperaturAbmessungenGewicht
Mitsubishi Electric
NZ2EX2B1-16T
Transistorausgangs-Erweiterungsmodul
16 Punkte
Transistor (Senke)
12/24 VDC (zulässiger Bereich: 10,2 bis 28,8 VDC, Welligkeit höchstens 5 %)
0,5 A pro Punkt, 4,0 A pro gemeinsamem Anschluss
Maximal 1 Erweiterungsmodul pro Hauptmodul (mehrere Erweiterungsmodule werden nicht unterstützt)
30 mA oder weniger (24 VDC, alle Punkte eingeschaltet)
0 bis 55 °C
84,5 mm (W) x 68,0 mm (D) x 50,0 mm (H)
0,19 kg

Installationsrichtlinien

Stellen Sie sicher, dass bei der Installation des Moduls NZ2EX2B1-16T die folgenden technischen Vorgaben eingehalten werden:

  • Montage: Befestigen Sie das Modul sicher auf einer standardmäßigen 35-mm-DIN-Schiene in einem geschützten, staubfreien Gehäuse, das für die Betriebsumgebung geeignet ist.
  • Verdrahtung: Schalten Sie vor dem Einsetzen oder Entfernen des Klemmenblocks oder dem Anschließen von Drähten stets das Hauptsteuerungssystem und die externen Lastversorgungen aus.
  • Erdung: Stellen Sie sicher, dass das Hauptmodul, an dem dieses Gerät angeschlossen ist, ordnungsgemäß an eine Erdungsklemme der Klasse D angeschlossen ist, um elektromagnetische Störungen zu verringern.
  • Belüftung: Halten Sie oberhalb und unterhalb des Moduls die üblichen Abstände ein, damit die natürliche Konvektionskühlung gewährleistet ist und die Betriebstemperatur unter 55 °C bleibt.

FAQ

Was ist die Hauptfunktion des Mitsubishi Electric NZ2EX2B1-16T?

Der NZ2EX2B1-16T ist ein Transistor-Sink-Ausgangserweiterungsmodul mit 16 Punkten, das die Kapazität der digitalen Ausgänge von CC-Link-IE-Field-Network-Basic-Hauptmodulen erweitert.

Unterstützt dieses Modul den Anschluss mehrerer Erweiterungsblöcke in Reihe?

Nein, der Anschluss mehrerer Erweiterungsmodule an ein einzelnes Hauptmodul wird nicht unterstützt.

Welche Spannungs- und Stromwerte gelten für die Ausgänge?

Das Modul ist für Lastspannungen von 12/24 V DC ausgelegt, mit einem maximalen Laststrom von 0,5 A pro Punkt und bis zu 4,0 A pro gemeinsamem Anschluss.

Welche Ausgangslogik verwendet der NZ2EX2B1-16T?

Es verwendet eine Transistor-Sink-Ausgangslogik.
