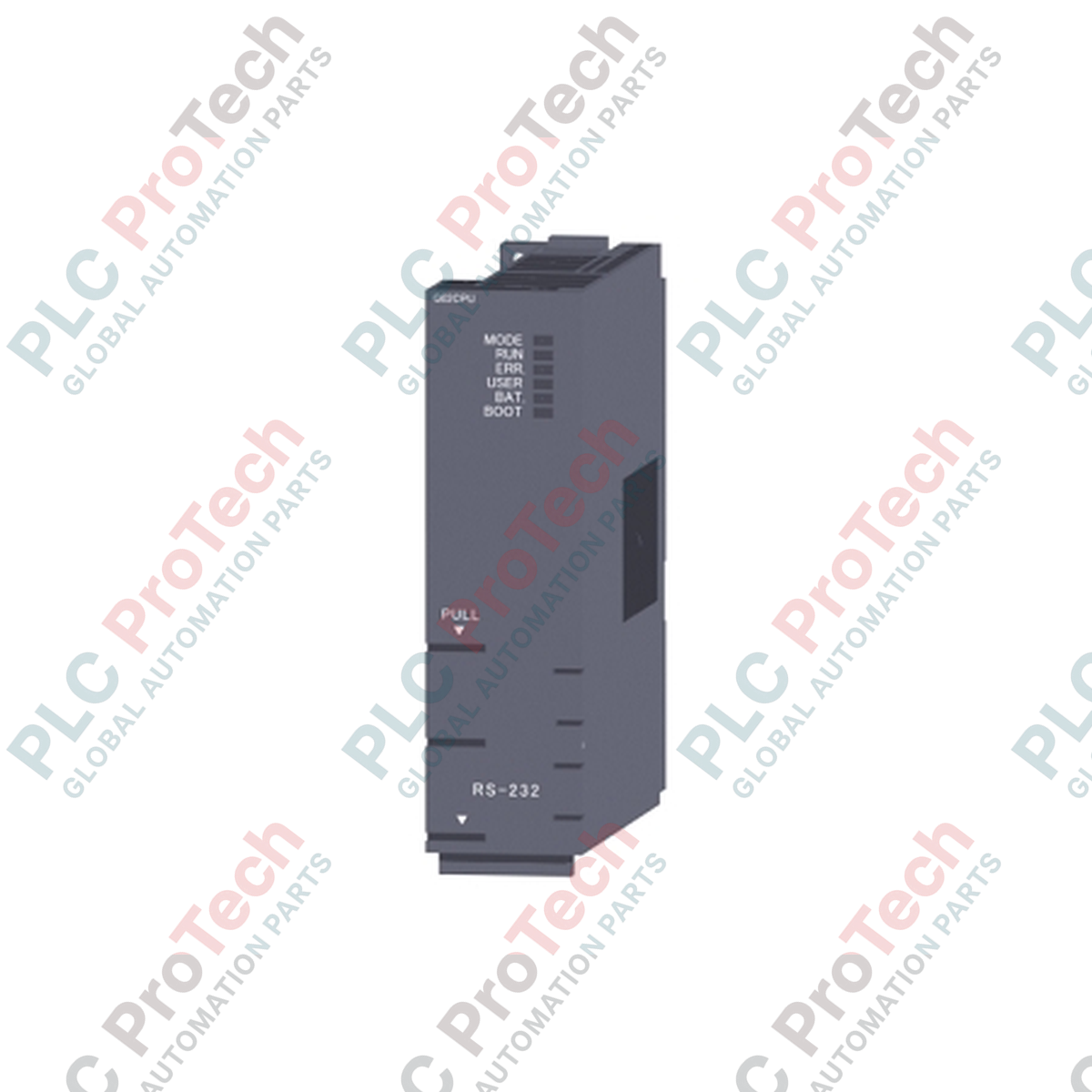

Der für die zentrale Steuerung in mittelgroßen Automatisierungsarchitekturen entwickelte Mitsubishi Electric Q02CPU fungiert als leistungsstarker SPS-Prozessor innerhalb der MELSEC Q-Serie. Dieses Modul koordiniert die Ablaufsteuerung und die Verarbeitung von Gerätedaten mit einem optimierten Befehlssatz und ermöglicht einen äußerst stabilen Betrieb in Fertigungslinien. Dank seiner kompakten, modularen Bauweise lässt es sich direkt in Standard-Basiseinheiten der Q-Serie integrieren und ermöglicht eine nahtlose Erweiterung und Kommunikation mit spezialisierten E/A- und Netzwerkmodulen.
| Parameter | Wert |
|---|---|
| Hersteller | Mitsubishi Electric |
| Modellnummer | Q02CPU |
| Serie | MELSEC Q-Serie |
| Program容量 | 28 k Schritte |
| Programmspeicher | 112 KB |
| Ausführungsgeschwindigkeit von LD-Anweisungen | 0,079 µs |
| E/A-Punkte | 4096 Punkte (lokal/remote) |
| E/A-Gerätepunkte | 8192 Punkte |
| Interne Stromaufnahme (5 V DC) | 0,60 A |
| Betriebstemperaturbereich | 0 bis 55 °C |
| Versandgewicht (berechnet) | 0,30 kg |
| Abmessungen der Verpackung (berechnet) | 120 mm x 110 mm x 45 mm |
| Stecker / Anschluss | Schnittstellentyp | Funktionszuordnung |
|---|---|---|
| Integrierte serielle Schnittstelle | RS-232 (Mini-DIN, 6-polig) | Programmierung, Fehlersuche und direkter HMI-Anschluss |
| Speicherkartenschnittstelle | PCMCIA-kompatibler Steckplatz | Installation einer externen Speicherkarte (SRAM/Flash/ATA) |
Die Q02CPU ist ein Legacy-Standardmodell der MELSEC-Q-Serie. Für Systeme, die höhere Verarbeitungsgeschwindigkeiten, integrierte Ethernet-Konnektivität oder eine erweiterte Datenprotokollierung erfordern, sollten Sie die Q03UDVCPU oder Q04UDVCPU in Betracht ziehen. Beim Wechsel zu einer CPU der Universal-Q-Serie müssen die Programmparameter in GX Works2 überprüft werden, da sich bestimmte Befehlsfunktionen und Speicherkartenformate zwischen der klassischen Q02CPU und den neueren „Universal“-Modulen (UD/UDV) unterscheiden.
Die Q02CPU hat eine strikte Programmbeschränkung von 28 k Schritten. Eine Überschreitung dieses Limits führt zu Kompilierungsfehlern. Bei umfangreicher Verwendung von Dateiregistern (ZR) müssen die Speicherblöcke vor dem Herunterladen in den SPS-Parametern korrekt zugewiesen werden. Sinkt die Batteriespannung, gehen gespeicherte Latch-Daten und SRAM-Inhalte verloren. Legen Sie daher stets einen regelmäßigen vorbeugenden Wartungsplan zum Austausch der Q6BAT-Pufferbatterie fest.
Wenn Sie den RS-232-Anschluss mit einem QC30R2-Programmierkabel oder einem seriellen USB-Konverter eines Drittanbieters verbinden, stellen Sie sicher, dass die Kommunikationsparameter in GX Works2/GX Developer übereinstimmen (Baudrate, Parität, Stoppbits). Um durch hochfrequente elektromagnetische Störungen (EMI) benachbarter Frequenzumrichter (VFDs) verursachte Ausfälle der seriellen Kommunikation zu verhindern, muss der Funktionserdungsanschluss (FG) der Basiseinheit direkt mit einem Erdungspunkt niedriger Impedanz verbunden werden.
Trennen Sie die Hauptstromversorgung der MELSEC-Q-Basiseinheit und verriegeln Sie sie vollständig, bevor Sie das CPU-Modul montieren oder entfernen. Das Austauschen des CPU-Moduls unter Spannung ist strengstens verboten und führt zu irreversiblen Hardwareschäden oder unvorhersehbarem Systemverhalten.
