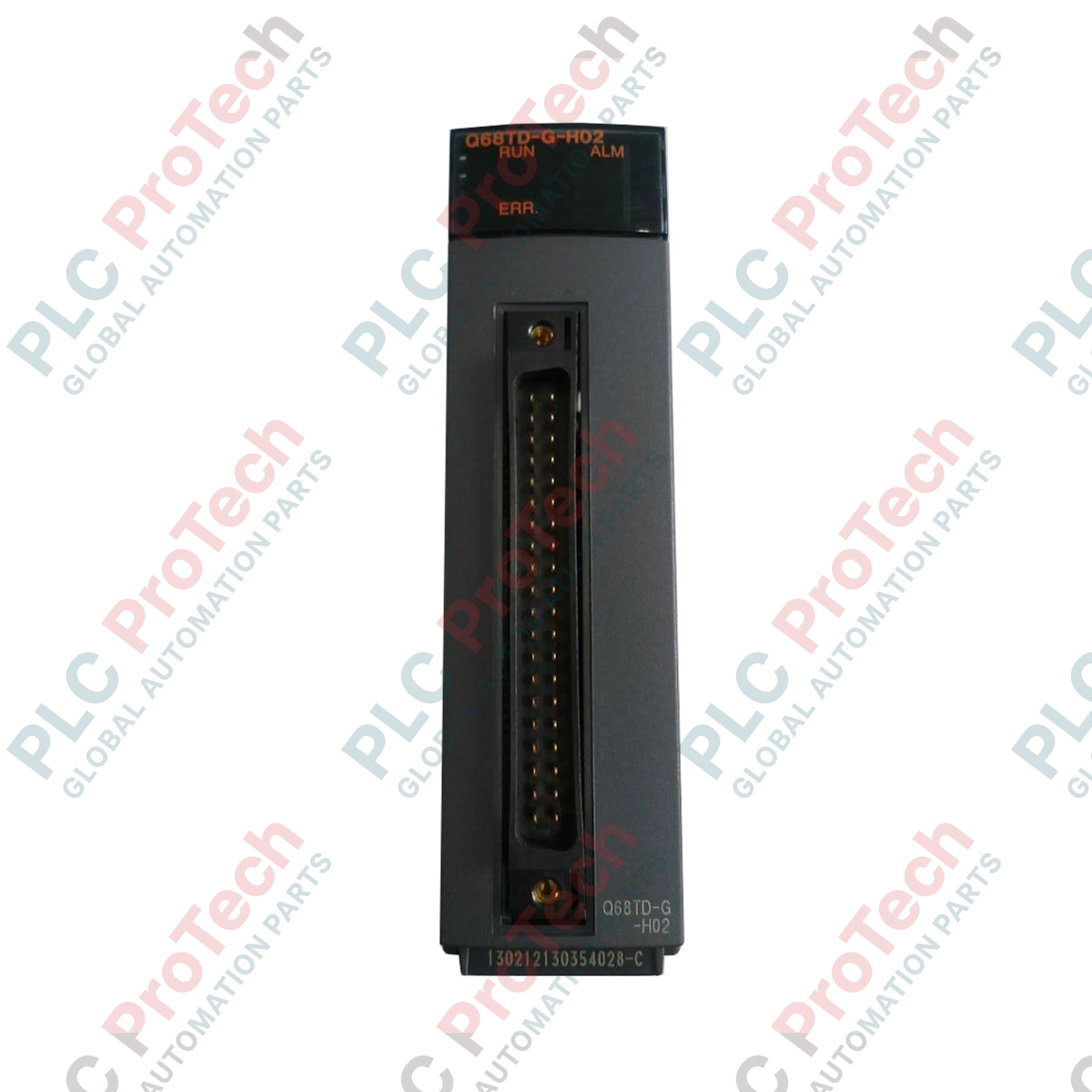

Mitsubishi Electric Q68TD-G-H02 MELSEC Q-Serie Thermoelement-Eingangsmodul

Beschreibung

Das für die hochpräzise Temperaturerfassung in anspruchsvollen Industrieumgebungen entwickelte Thermoelement-Eingangsmodul Mitsubishi Electric Q68TD-G-H02 mit Kanal-zu-Kanal-Isolierung ist für die SPS-Plattform der MELSEC-Q-Serie ausgelegt. Dieses Modul unterstützt bis zu 8 unabhängige Eingangskanäle und bietet durch eine separate Transformatorisolierung zuverlässigen Schutz vor Erdschleifen und Gleichtaktstörungen. Es ist für den Umgang mit standardmäßigen Sensorschwankungen ausgelegt und verfügt über eine integrierte Kaltstellenkompensation (CJC) sowie präzise Parameter für die Analog-Digital-Signalumwandlung. Damit eignet es sich ideal für die Mehrzonen-Ofensteuerung, die chemische Prozessindustrie und Anwendungen in der Kunststoffextrusion.

Hauptmerkmale

• Hohe Kanalisolierung: Die Transformatorisolierung zwischen Kanälen sowie zwischen Kanal und CPU verhindert Übersprechen und gewährleistet die Systemstabilität auch unter schwierigen elektrischen Bedingungen.
• Erkennung von Sensorunterbrechungen: Eine unabhängige Diagnoseüberwachung löst sofort Warnflags aus, wenn bei einem bestimmten Kanal ein Sensorkabelbruch erkannt wird.
• Unterstützung zahlreicher Thermoelemente: Konform mit internationalen Normen wie JIS C1602-1995, IEC 60584-1 und IEC 60584-2.
• Schneller Aktualisierungszyklus: Abtastung und Umwandlung werden für alle 8 aktiven Kanäle innerhalb von 640 ms abgeschlossen.
• Dynamische Temperaturskalierung: Gibt 16-Bit-Zweierkomplement-Binärwerte aus, die physikalische Messbereiche von -2700 bis 18200 darstellen.

Anwendungen

• Mehrzonen-Wärmebehandlungsöfen und Industrieöfen in der Fertigung.
• Thermische Überwachung von Reaktorbehältern in der Petrochemie und chemischen Industrie.
• Kunststoffextrusionsmaschinen und Heißkanalsysteme für Spritzguss.
• Dampf- und Lagertemperaturdiagnose in Kraftwerken.

Technische Spezifikationen

Erkenntnisse aus der Praxis

Alternative Modelle und Kompatibilität

Bei der Umrüstung älterer Q-Series-Konfigurationen mit nicht isolierten Modulen (z. B. dem Standardmodul Q64TD) müssen die E/A-Zuordnungsprofile in GX Works2 oder GX Works3 überarbeitet werden. Da das Q68TD-G-H02 anstelle einer Schraubklemmenleiste eine 40-polige Steckerschnittstelle verwendet, ist ein direkter Austausch ohne Neuverdrahtung oder den Einsatz einer externen Klemmenumsetzeinheit physisch nicht möglich.

Typische Anwendungsfehler und technische Hinweise

Obwohl das Modul eine AC-Isolierung von 1000 Vrms zwischen den Eingangskanälen bietet, ist die Schaltung zur Überwachung des Vergleichsstellenkompensationssensors (CJC) nicht von der internen Stromversorgungsleitung des Sequenzers isoliert. Sicherstellen, dass die Schirmungen der Temperatursensoren ordnungsgemäß geerdet sind, und sie von externen Stromversorgungskabeln fernhalten, um kapazitive Kopplung und mögliche Drift in Hochspannungs-Schaltschränken zu verhindern.

Tipps zur Inbetriebnahme und Verdrahtung

Um irreführende Diagnosecodes für Kanalunterbrechungen zu vermeiden, müssen nicht verwendete Thermoelement-Eingangskanäle in den Parametereinstellungen des intelligenten Funktionsmoduls ausdrücklich deaktiviert werden. Bleibt ein Kanal in der Systemkonfiguration aktiviert, ohne dass ein Thermoelement angeschlossen ist, meldet das Modul dauerhaft einen Fehler im offenen Stromkreis.
