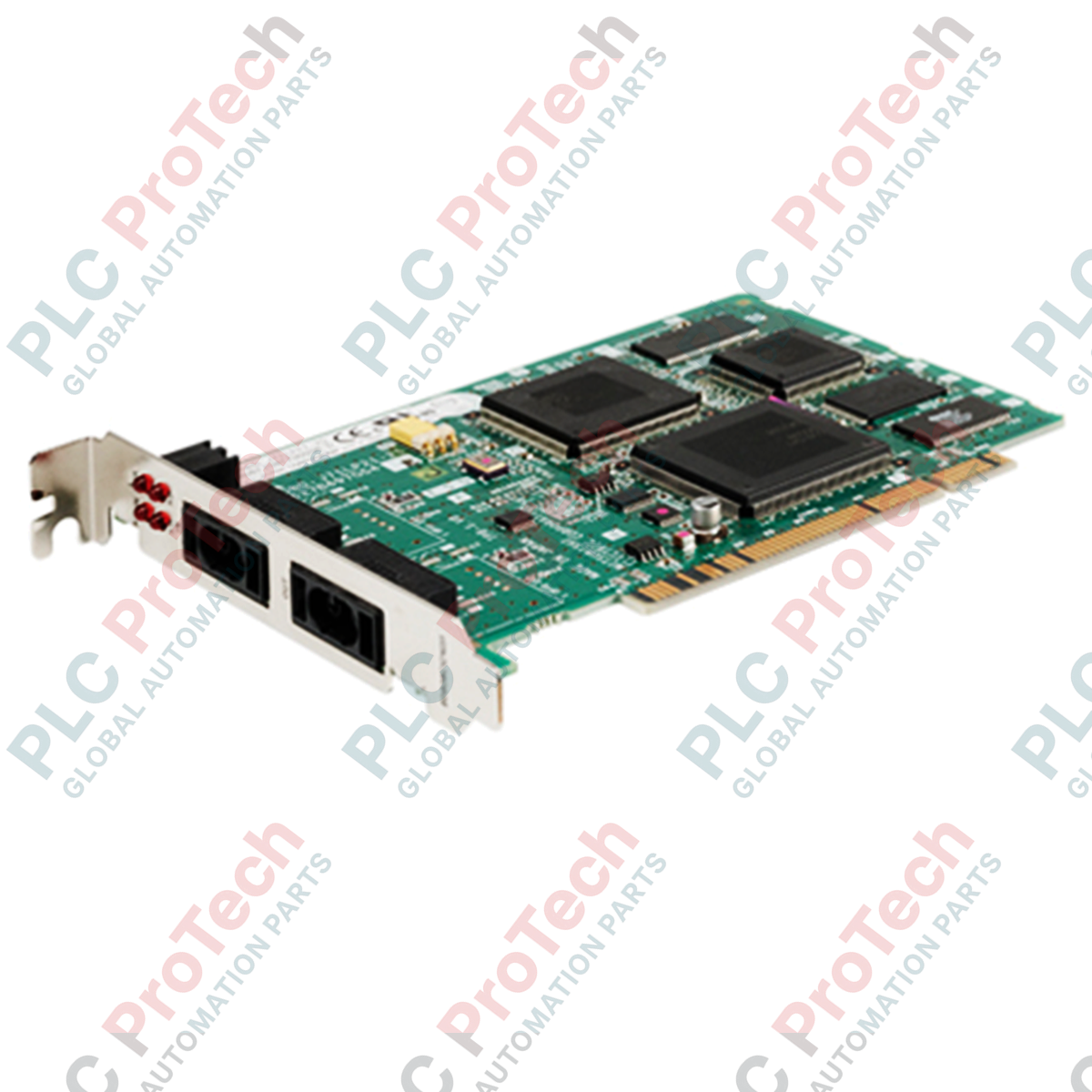

Die Mitsubishi Electric Q80BD-J71LP21-25 integriert Industrie-PCs direkt in schnelle, deterministische Steuerungsnetzwerke und dient als dedizierte Netzwerkschnittstellenkarte für optische Ringe zur Installation in PCI-Erweiterungssteckplätzen halber Baugröße. Diese Schnittstellenkarte ermöglicht den nahtlosen Echtzeitdatenaustausch zwischen einem Hostcomputer und einem MELSECNET/H- oder älteren MELSECNET/10-SPS-Netzwerk und bietet eine zuverlässige Glasfaserkommunikation mit Doppelringredundanz. Mit einer Geschwindigkeit von bis zu 25 Mbit/s unterstützt sie zyklische Übertragungen großer Datenmengen sowie transiente Übertragungen und stellt dadurch sicher, dass übergeordnete Systeme hochauflösende Felddaten mit minimaler Latenz empfangen.
| Parameter | Wert |
|---|---|
| Hersteller | Mitsubishi Electric |
| Modellnummer | Q80BD-J71LP21-25 |
| Netzwerktyp | MELSECNET/H (optischer Ring), kompatibel mit MELSECNET/10 |
| Übertragungsrate | 25 Mbit/s / 10 Mbit/s (wählbar) |
| Typ des Schnittstellensteckplatzes | PCI-Steckplatz (halbe Baugröße), belegt 1 Steckplatz |
| Maximale Anzahl verbundener Stationen | 64 Stationen (1 Verwaltungsstation, bis zu 63 normale Stationen) |
| Typ des Glasfasersteckers | Duplex-Glasfaserstecker (entspricht F06 / F08, konform mit JIS C 5975/5977) |
| Interne Stromaufnahme (5 VDC) | 0,46 A |
| Umgebungstemperatur im Betrieb | 0 bis 55 °C |
| Umgebungstemperatur bei Lagerung | -25 bis 75 °C |
| Vibrationsfestigkeit | Konform mit JIS B 3502 und IEC 61131-2 |
| Stoßfestigkeit | 147 m/s2 (3-mal in X-, Y- und Z-Richtung) |
| Nettomasse der Platine | 0,10 kg |
| Versandgewicht (berechnet) | 1,0 kg |
| Ursprungsland | Japan |
| Anschlussport | Funktion / Zuordnung |
|---|---|
| Eingangsport | Empfängt optische Daten vom vorherigen Netzwerkknoten (RX-Faser) |
| OUT-Anschluss | Überträgt optische Daten an den nachfolgenden Netzwerkknoten (TX-Faser) |
| Vergoldeter PCI-Kontakt | Standardmäßige 32-Bit-PCI-Busschnittstelle für die Kommunikation mit dem Hostcomputer und 5VDC-Stromversorgung |
Der Q80BD-J71LP21-25 dient als direktes Upgrade für ältere Legacy-Schnittstellenlösungen. Stellen Sie bei einer Migration sicher, dass für das Legacy-Protokoll MELSECNET/10 konfigurierte Softwarestrukturen entweder im Kompatibilitätsmodus ausgeführt oder korrekt dem erweiterten Registerbereich zugeordnet werden, der im erweiterten MELSECNET/H-Modus verfügbar ist und die Gesamtnetzwerkkapazität auf 35,840 Byte erhöht.
Ein häufiger Fehlerpunkt bei der Integration in Industrie-PCs ist ein Spannungseinbruch auf dem PCI-Bus. Diese Karte bezieht 0.46 A ausschließlich aus der 5-V-Schiene des Host-Motherboards. Wenn die Backplane oder das Netzteil des Hosts unter hoher Prozessorlast Spannungseinbrüche aufweist, kann es zu spontanen Ausfällen oder zum Zurücksetzen von Diagnose-Statusregistern kommen. Überprüfen Sie stets, dass das Netzteil des Host-IPC eine stabile 5-V-Schiene innerhalb einer Toleranz von +/- 5 % aufrechterhält.
Um bei 25 Mbit/s eine optimale Leistung zu gewährleisten, darf die maximale Glasfaserstrecke zwischen den Stationen bei Verwendung von Standard-SI-Fasern 200 Meter nicht überschreiten. Für Entfernungen bis zu 1 km verwenden Sie QSI- oder breitbandige H-PCF-Fasern. Führen Sie bei der Inbetriebnahme immer einen physischen Loopback-Test mit einem nachweislich funktionierenden Patchkabel durch, um festzustellen, ob Konfigurationsprobleme von der lokalen PC-Karteneinrichtung oder vom externen Glasfaser-Netzwerk-Ring herrühren.
Diese Kommunikationskarte enthält hochempfindliche Komponenten, die durch elektrostatische Entladung (ESD) gefährdet sind. Trennen Sie den Hostcomputer vollständig vom Stromnetz und entladen Sie vor dem Öffnen des Gehäuses sämtliche verbleibenden kapazitiven Ladungen. Tragen Sie beim Umgang mit der Karte immer ein geerdetes Antistatikarmband, um eine katastrophale Beschädigung der Gate-Oxide zu verhindern.
Fahren Sie den Industrie-Hostcomputer herunter, ziehen Sie das Netzkabel ab und entfernen Sie die äußere Gehäuseabdeckung, um die PCI-Steckplätze freizulegen.
Suchen Sie einen freien, kompatiblen 32-Bit-PCI-Steckplatz halber Bauhöhe. Entfernen Sie die entsprechende Blindabdeckung aus dem Gehäuserahmen.
Richten Sie den vergoldeten Kantenstecker der Karte am PCI-Steckplatz aus, drücken Sie ihn fest nach unten, bis er vollständig sitzt, und befestigen Sie die Halterung mit der Befestigungsschraube.
Entfernen Sie die schützenden Staubkappen von den optischen Transceiver-Anschlüssen. Verbinden Sie die ankommende Glasfaserleitung mit dem IN-Anschluss und die abgehende Glasfaserleitung mit dem OUT-Anschluss. Vergewissern Sie sich dabei, dass die Ausrichtungsstifte sicher einrasten.
Schließen Sie das PC-Gehäuse, schalten Sie die Stromversorgung ein und starten Sie die Mitsubishi-Kanal-Utility-Software, um Stationsnummern und Übertragungsmodi zu konfigurieren.
Globaler Expressversand
Rückgabe & Garantie
Hersteller: Mitsubishi Electric
Produkt-Nr.: Q80BD-J71LP21-25
Herkunftsland:Vereinigte Staaten
Produkttyp: PCI-Kommunikationskarten
Zahlung: T/T, Western Union
Gewicht: 1000g
Versandhafen: Xiamen
Garantie: 12 Monate
