Mitsubishi Electric

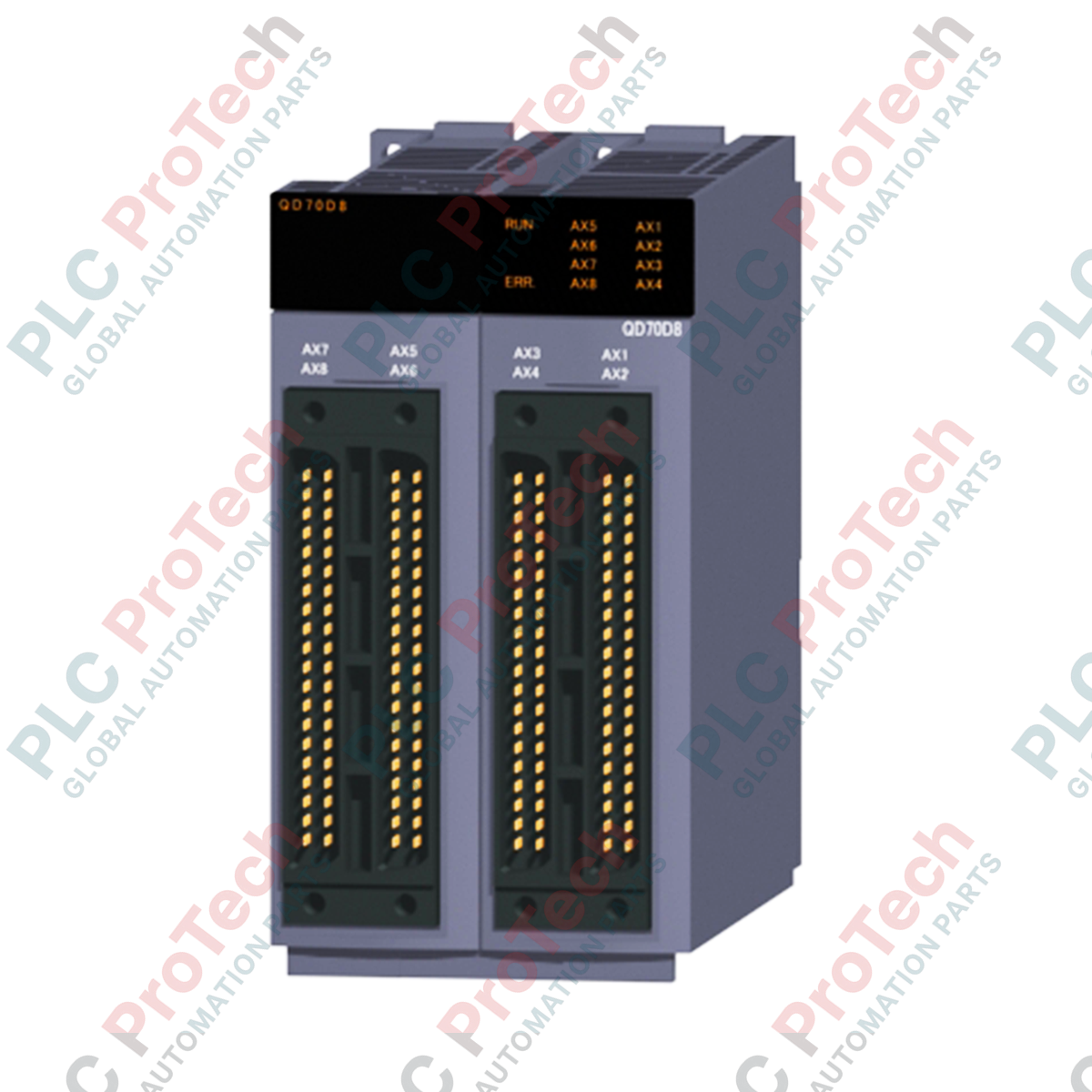

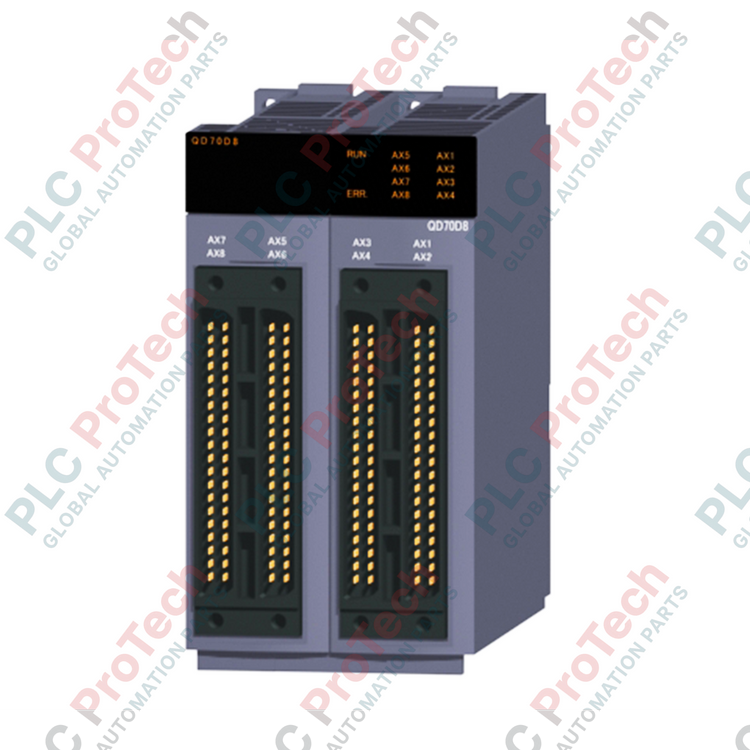

Mitsubishi Electric QD70D8 MELSEC-Q Mehrfach-Positioniermodul

SKU QD70D8

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: Mitsubishi Electric

  • Produkt-Nr.: QD70D8

  • Herkunftsland:Vereinigte Staaten

  • Produkttyp: Positioniermodule

  • Zahlung: T/T, Western Union

  • Gewicht: 230g

  • Abmessungen: 98 mm x 55.2 mm x 90 mm

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Beschreibung

Die QD70D8 wurde für leistungsstarke Bewegungssteuerungsanwendungen innerhalb der MELSEC-Q-Serie entwickelt und bietet präzise Mehrachsensteuerung direkt über die Rückwandplatine der speicherprogrammierbaren Steuerung. Dieses hochdichte Positionierungsmodul unterstützt bis zu 8 unabhängige Achsen und ermöglicht eine Punkt-zu-Punkt-Bahnsteuerung (PTP) sowie eine Umschaltung von Geschwindigkeits- auf Positionssteuerung, ohne dass eine aufwendige externe Koprozessorverarbeitung erforderlich ist. Der Differenzialtreiberausgang sorgt für hohe Störfestigkeit und eine stabile Impulsfolgenübertragung über Entfernungen von bis zu 10 Metern.

Das Modul lässt sich nahtlos in Standard-Servoantriebe und Schrittmotorverstärker integrieren. Dank seiner schnellen Startreaktion ist es für Anwendungen mit synchronen oder besonders reaktionsschnellen mehrachsigen Koordinatenbewegungen ausgelegt. Durch die direkte Positionssteuerung über Impulsbefehle vereinfacht dieses Modul die komplexe Verdrahtung und entlastet die Haupt-CPU.

Funktionen

  • Unabhängige Punkt-zu-Punkt-Steuerung (PTP) für 8 Achsen sowie Geschwindigkeits-/Positionsumschaltung.
  • Hochgeschwindigkeits-Impulsfolgenausgabe mit bis zu 4.000.000 Impulsen pro Sekunde über Differenzialtreiberausgänge.
  • Schnelle Startzeiten von 0,1 ms für den Start einer einzelnen Achse und 0,4 ms für die gleichzeitige Initialisierung von 8 Achsen.
  • Flexible Beschleunigungs- und Verzögerungsprofile mit trapezförmigen und S-Kurven-Konfigurationen.
  • Hochdichte physische Schnittstelle mit vier externen 40-poligen Anschlüssen.
  • Robuste Störfestigkeit für den Einsatz in elektrisch stark belasteten Industrieumgebungen.

Anwendungen

  • Mehrachsige Pick-and-Place-Verpackungssysteme.
  • Halbleiter- und Elektronikmontagelinien.
  • Hochgeschwindigkeits-Sortier- und Materialhandhabungssysteme.
  • Textil- und Verarbeitungsmaschinen, die synchronisierte Mehrachsenvorschübe erfordern.

Technische Daten

HerstellerModell-/TeilenummerSerieAnzahl der SteuerungsachsenSteuerungsmethodeSteuereinheitPositionierdatenbereichPositionierbereich (absolut / inkrementell)Drehzahl-SollwertbereichBeschleunigungs-/VerzögerungszeitAnlaufreaktionszeitImpulsausgangstypMaximale ÜbertragungsentfernungExterne AnschlüsseBelegte E/A-PunkteInterne Stromaufnahme (5 VDC)Abmessungen (H x W x T)Gewicht
Mitsubishi Electric
QD70D8
MELSEC-Q-Serie
8 Achsen
PTP-Steuerung (Punkt zu Punkt), Drehzahl-/Positionsumschaltsteuerung, Bahnsteuerung (nur linear)
Impuls
10 Datenpunkte pro Achse
-2.147.483.648 bis 2.147.483.647 Impulse
0 bis 4.000.000 Impulse/Sekunde
0 bis 32.767 ms
Start einer Achse: 0,1 ms; gleichzeitiger Start von 8 Achsen: 0,4 ms
Differenzialtreiberausgang
10 Meter
Vier 40-polige Steckverbinder (kompatibel mit den Steckverbindern A6CON1, A6CON2, A6CON4)
48 Punkte, 2 Steckplätze (E/A-Zuweisung: 16 freie Punkte + 32 intelligente Punkte)
2,16 A
98 mm x 55,2 mm x 90 mm
0,23 kg

Anschlüsse und Schnittstellen

Das Modul ist an der Vorderseite mit vier 40-poligen High-Density-Steckverbindern für den Anschluss externer Antriebseinheiten und Endschalter ausgestattet. Für den Anschluss werden spezielle Stecker benötigt (separat erhältlich):

Steckermodell Anschlussart
A6CON1 Löttyp (gerade herausgeführt)
A6CON2 Crimp-Typ (gerade herausgeführt)
A6CON4 IDC-Typ (Flachbandkabelanschluss)

Installationsrichtlinien

  • Montage: Stellen Sie sicher, dass die Stromversorgung der Basiseinheit vollständig ausgeschaltet ist, bevor Sie das Positioniermodul in die Rückwandplatine der Q-Serie einsetzen oder daraus entfernen.
  • Verdrahtung: Verwenden Sie für alle Differenzial-Impulsbefehlsleitungen abgeschirmte Twisted-Pair-Kabel, um elektromagnetische Störungen zu vermeiden. Halten Sie zwischen den Impulssignalleitungen und den AC-Hauptstromleitungen sowie den Hochspannungs-Motorleitungen einen Abstand von mindestens 100 mm ein.
  • Erdung: Verbinden Sie die Abschirmung der Impulsausgangskabel immer mit der Erdungsklemme auf der Antriebsseite oder mit der Systemerdungsschiene des Schaltschranks.
  • Kühlung: Stellen Sie sicher, dass die Lüftungsschlitze oben und unten am Modul frei sind, damit innerhalb des Gehäuses die geeigneten Betriebstemperaturen eingehalten werden.

FAQ

Wie viele Achsen kann das QD70D8-Modul gleichzeitig steuern?

Das QD70D8-Modul kann bis zu 8 unabhängige Achsen steuern. Es unterstützt eine gleichzeitige Startzeit von 0,4 ms für alle 8 Achsen.

Wie hoch ist die maximale Impulsausgangsfrequenz des QD70D8?

Das Modul bietet über Differenzialtreiberausgänge eine maximale Impulsausgangsrate von 4.000.000 Impulsen pro Sekunde (4 Mpulse/s).

Welche Steckverbinder werden für die Verdrahtung des Positioniermoduls QD70D8 benötigt?

Das Modul verwendet vier 40-polige Steckverbinder. Kompatible Anschlussstecker sind A6CON1 (Lötausführung), A6CON2 (Crimpausführung) und A6CON4 (IDC-Ausführung). Sie sind separat erhältlich.

Wie lang darf das Kabel zwischen dem QD70D8 und den Antriebseinheiten maximal sein?

Aufgrund der Spezifikationen der Differenzialausgänge beträgt die maximale Verbindungslänge zwischen dem QD70D8-Modul und den Antriebseinheiten 10 Meter.

Wie viele Steckplätze auf der Rückwandplatine belegt dieses Modul?

Das QD70D8 belegt 2 Steckplätze auf der MELSEC-Q-Serien-Basiseinheit und ist 48 E/A-Punkten zugeordnet (16 freie Punkte und 32 intelligente Punkte).
