Beschreibung

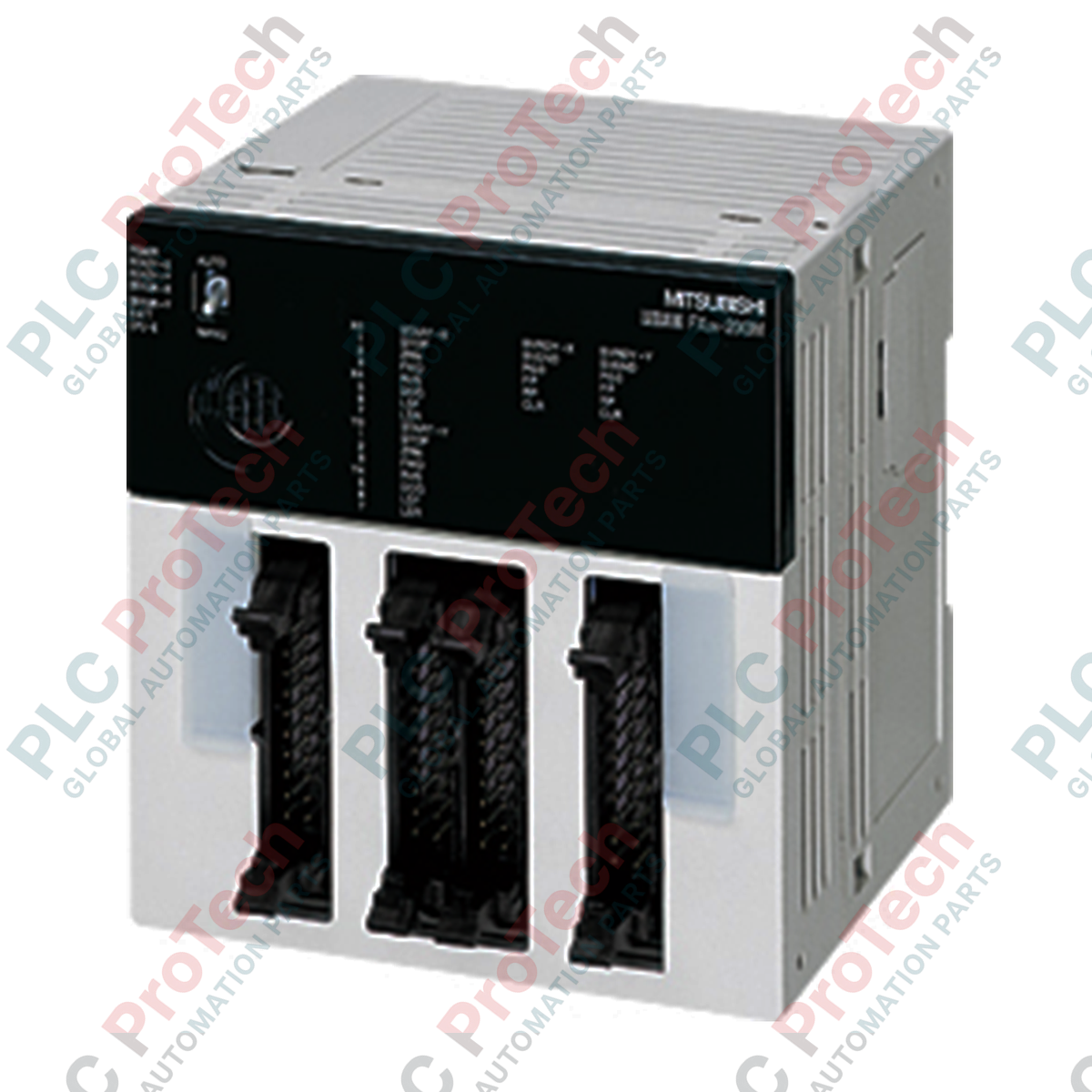

Der Mitsubishi FX2N-20GM wurde für hochpräzise Bewegungssteuerungsaufgaben entwickelt und ist ein fortschrittliches, eigenständiges Positioniermodul für zwei Achsen, das sich nahtlos mit FX2N-, FX3U-, FX2NC- und FX3UC-SPS verbinden lässt. Das Gerät ermöglicht eine unabhängige oder gleichzeitige Steuerung beider Achsen und nutzt sowohl die lineare als auch die kreisförmige Interpolation über zwei Achsen, um komplexe mechanische Bewegungsbahnen zu steuern. Mit seinem Open-Collector-Impulsausgang erreicht es eine maximale Frequenz von 200 kHz (100 kHz bei Interpolationssequenzen) und eignet sich damit hervorragend als Ansteuerschnittstelle für leistungsstarke Schrittmotor- und Servosysteme.
Das FX2N-20GM-Modul verfügt über einen internen Programmspeicher mit 7,8 k Schritten im RAM und Batteriesicherung, der bis zu 100 Bewegungsprofilblöcke aufnehmen kann. Standardmäßige Sicherheits- und Ablaufsteuerungsfunktionen sind integriert. Dedizierte Anschlüsse sind für Hardware-Endschalter, manuelle Impulsgeber, Referenzpunktschalter und Servostatusrückmeldungen vorhanden. Dies gewährleistet einen zuverlässigen Achsenschutz und eine Echtzeitsynchronisierung in anspruchsvollen mechanischen Umgebungen.
Merkmale
- Unabhängige oder gleichzeitige Positioniersteuerung über zwei Achsen mit linearer und kreisförmiger Interpolation.
- Hochgeschwindigkeits-Impulsfolgenausgang mit bis zu 200 kHz (100 kHz im Interpolationsmodus).
- Flexible Impulsformatoptionen: Vorwärts-/Rückwärtsimpulsfolgen oder Impulsfolge plus Richtung.
- Integrierter Programmspeicher mit 7,8 k Schritten im RAM und Batterie-Backup.
- Flexible Steuereinheiten wie Impulse, Millimeter, Zoll und Grad.
- Optokoppler-isolierte Digitaleingänge für überlegene Störfestigkeit und Signalintegrität.
- Direkte Statusüberwachung über integrierte LED-Anzeigen für Eingänge, Ausgänge und Stromversorgungsleitungen.
Anwendungen
- Mehrachsige CNC-Maschinen und Präzisionsmetallbearbeitungsanlagen.
- Automatisierte Portalroboter für Pick-and-Place-Aufgaben und Materialtransportlinien.
- Hochgeschwindigkeits-Verpackungs-, Etikettier- und Rundschalttische.
- Präzisionsmontagelinien, die eine synchronisierte Positionierung über zwei Achsen erfordern.
Technische Daten
| Hersteller |
Mitsubishi Electric |
| Modell-/Teilenummer |
FX2N-20GM |
| Steuerungsachsen |
2 Achsen (unabhängig oder gleichzeitig) |
| Interpolation |
Lineare Interpolation über 2 Achsen, Kreisinterpolation über 2 Achsen |
| Maximale Impulsausgangsfrequenz |
200 kHz (100 kHz bei Interpolation) |
| Impulsausgangstyp |
Open-Collector-Transistor |
| Steuerungseinheiten |
Impuls, mm, 10^-1 Zoll, Grad |
| Versorgungsspannung |
24 VDC (+10 % / -15 % externes Netzteil) |
| Leistungsaufnahme |
10 W |
| Programmspeicher |
7,8 k Schritte (interner RAM-Speicher, batteriegepuffert) |
| Belegte E/A-Punkte |
8 Punkte auf der SPS-Rückwandplatine |
| Eingangsnennspannung |
24 VDC +/- 10 % (Steuereingänge), 5 bis 24 VDC +/- 10 % (Servo-Eingänge) |
| Eingangskonfiguration |
Kontakt oder NPN-Open-Collector |
Ausgangsnennspannung |
5 bis 24 VDC (Antriebs- und universelle Ausgänge) |
| Betriebstemperatur |
0 bis 55 °C |
| Lagertemperatur |
-20 bis 70 °C |
| Relative Luftfeuchtigkeit |
35 bis 85 % relative Luftfeuchtigkeit (nicht kondensierend) |
| Gewicht |
0,4 kg (Nettogewicht) |
Anschlüsse und Schnittstellen
| Signalbezeichnung |
Signaltyp |
Funktionsbeschreibung |
| START / STOP |
Steuereingang |
Steuereingänge für die Sequenzausführung |
| FWD / RVS |
Steuereingang |
Manuelle Vorwärts- und Rückwärts-Jog-Eingänge |
| ZRN |
Steuereingang |
Initialisierung der Referenzpunktrückfahrt |
| DOG / PG 0 |
Sensoreingang |
Eingänge für Referenzschalter und Encoder-Nullphasenimpuls |
| LSF / LSR |
Endschaltereingang |
Sicherheits-Endschalter für Hardware-Überfahrt nach vorne und hinten |
| FP / RP |
Impulsausgang |
Vorwärts- und Rückwärts-Impulsausgänge (oder Impuls/Richtung) |
| CLR |
Antriebsausgang |
Ausgang zum Rücksetzen des Servofehlerzählers |
| X0 - X7 |
Allgemeiner Eingang/Interrupt-Eingang |
Eingänge für Hochgeschwindigkeits-Interrupts, universelle Signale und manuelle Impulsgeber |
| Y00 - Y07 |
Allgemeiner Ausgang |
Zusätzliche Steuerausgänge |
Installationsrichtlinien
- Montieren Sie das Modul in einem sauberen, geschlossenen Schaltschrank, der frei von leitfähigem Staub, korrosiven Gasen und hoher Feuchtigkeit ist.
- Montieren Sie das Gerät auf einer standardmäßigen 35-mm-DIN-Schiene oder befestigen Sie es mit Montageschrauben direkt an der Montageplatte. Achten Sie auf einen Freiraum von 50 mm rund um das Modul, damit die natürliche Belüftung gewährleistet ist.
- Stellen Sie eine dedizierte Erdungsverbindung der Klasse D (Erdungswiderstand höchstens 100 Ohm) zur Erdungsklemme her. Verwenden Sie die Erdungsleitung nicht gemeinsam mit schweren Industriemaschinen.
- Stellen Sie sicher, dass alle Impuls- und Sensorleitungen mit geschirmten, verdrillten Adernpaaren ausgeführt werden. Verlegen Sie Hochgeschwindigkeitssignalleitungen getrennt von Wechselstromleitungen, um elektromagnetische Störungen zu vermeiden.
