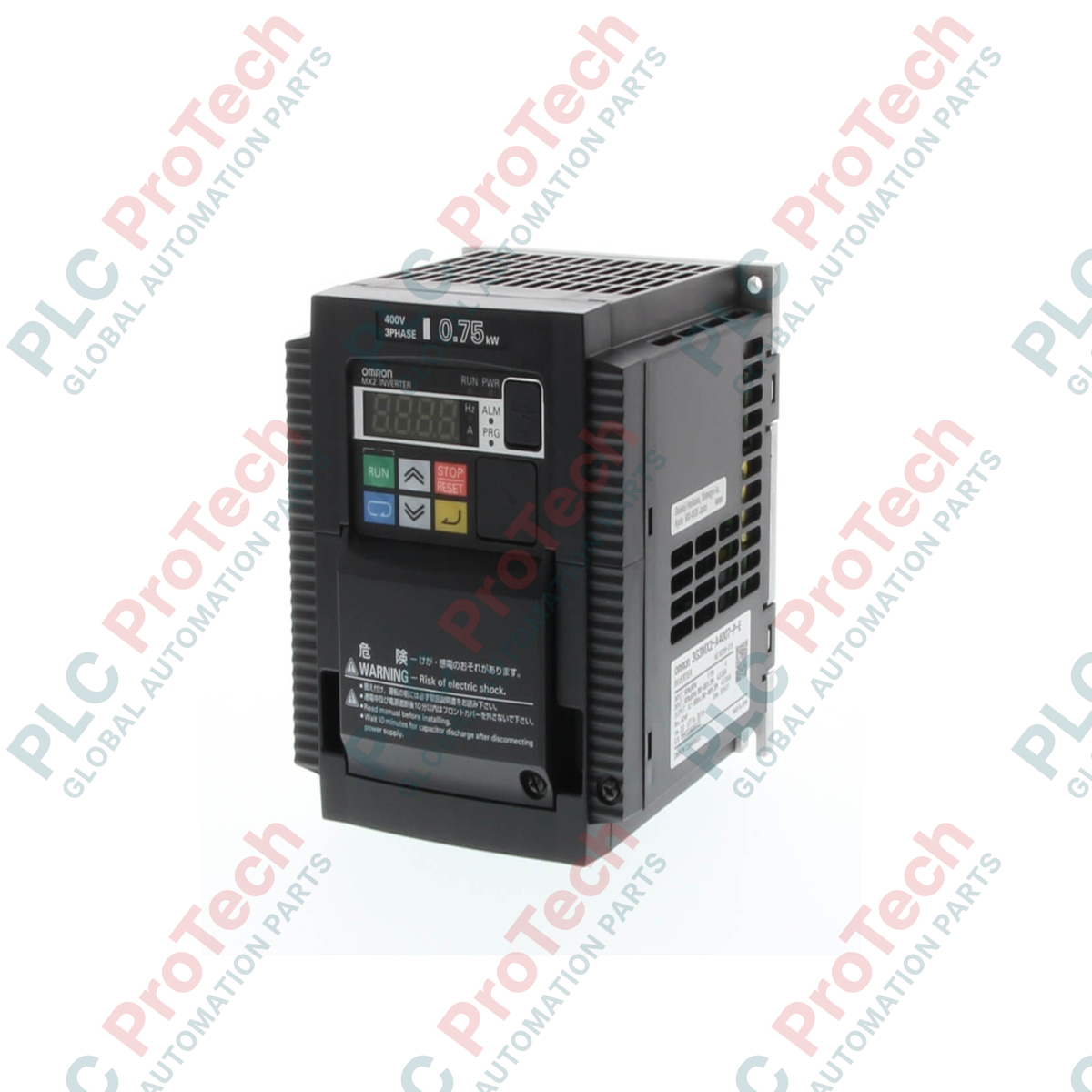

Omron 3G3MX2-A4004-ZV1 Kompakter Multifunktionsumrichter der MX2-Serie

SKU 3G3MX2-A4004-ZV1

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Omron
Produkt-Nr.: 3G3MX2-A4004-ZV1
Herkunftsland:Japan
Produkttyp: Frequenzumrichter
Zahlung: T/T, Western Union
Gewicht: 4000g
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Der Omron 3G3MX2-A4004-ZV1 wurde für eine außergewöhnliche Vektorregelung und dynamische Leistung bei Industriemotoren entwickelt und ist ein hochintegrierter, 3-phasiger Frequenzumrichter für 400 V AC aus der MX2-Serie. Mit einer Nennleistung von 0,4 kW ist dieser kompakte Multifunktionswechselrichter für Anwendungen optimiert, die ein hohes Anlaufdrehmoment, eine präzise Drehzahlregelung und die direkte Integration funktionaler Sicherheit in den Regelkreis des Antriebs erfordern.

Merkmale

Unterstützung zweier Nennbetriebsarten: Optimiert für Schwerlastanwendungen, die bei 0,5 Hz ein Anlaufdrehmoment von bis zu 200 % erfordern.
Integrierte funktionale Sicherheit: Die integrierten dualen Sicherheitseingänge entsprechen ISO 13849-1 Kat. 3 / PLd, ohne dass externe Schütze erforderlich sind.
Steuerung von Permanentmagnetmotoren: Kompatibel mit sowohl standardmäßigen Asynchronmotoren (IM) als auch permanentmagneterregten Synchronmotoren (PM).
Modbus-RTU-Kommunikation: Der integrierte serielle RS-485-Kommunikationsanschluss unterstützt eine nahtlose Feldintegration.
Montage nebeneinander: Platzsparendes Gehäusedesign ermöglicht kompakte Schaltschrankanordnungen.

Anwendungen

Materialtransportförderer und Sortierlinien mit hohem Drehmoment.
Industrielle Verpackungssysteme mit schnellen Start-/Stopp-Zyklen.
Pumpen- und Lüftungssysteme mit Permanentmagnetmotor-Technologie.
Automatisierte Montagesysteme, die integrierte Sicherheitsfunktionen erfordern.

Technische Daten

Parameter	Wert
Hersteller	Omron
Modellcode	3G3MX2-A4004-ZV1
Serie	MX2-Serie
Eingangsspannungsklasse	3-phasig 380 bis 480 V AC (+10 % / -15 %), 50/60 Hz (+/- 5 %)
Geeignete Motorleistung (CT)	0,4 kW (konstantes Drehmoment)
Nenn-Ausgangsstrom (CT)	1,8 A
Schutzart	IP20 / Schalttafelmontage (mind. IP10)
Steuerungsverfahren	Phasengesteuerte sinusförmige PWM (V/f oder Vektorregelung im offenen Regelkreis)
Integrierte Kommunikation	Modbus RTU (RS-485)
Sicherheitsnormen	ISO 13849-1 Kat. 3 / PLd, IEC 60204-1 Stoppkategorie 0
Betriebstemperaturbereich	-10 bis +50 °C (keine Vereisung)
Gerätegewicht	1,6 kg
Versandgewicht (berechnet)	4,0 kg

Anschlüsse und Schnittstellen

Klemmenbezeichnung	Funktionsbeschreibung
R/L1, S/L2, T/L3	Eingänge der Hauptstromversorgung (3-phasig, 400 V AC)
U/T1, V/T2, W/T3	Wechselrichter-Ausgangsklemmen zum Anschluss an den Wechselstrommotor
PD/+, P/+	Klemme für externen Gleichstromdrosselanschluss (Brücke zum Installieren entfernen)
P/+, RB	Anschlussklemmen für den Bremswiderstand
S1, S2, G	Klemmen der Sicherheitsfunktion (STO-Eingänge – Safe Torque Off)

Empirische technische Erkenntnisse

Alternative Modelle und Kompatibilität

Das Suffix "-ZV1" bezeichnet eine Multifunktions-Firmwareversion, die für erweiterte Parameter und verbesserte Synchronisationsprofile für PM-Motoren optimiert ist. Beim Ersetzen von Standardgeräten oder älteren MX2-Seriengeräten ohne ZV1 müssen Sie die Parametersätze mit der CX-Drive-Software sichern, da bestimmte Speicherzuordnungen bei der Konvertierung möglicherweise skaliert oder überprüft werden müssen.

Anwendungsprobleme und technische Hinweise

Beim Betrieb in geschlossenen Schaltschränken unter dauerhaft hohen Drehmomentbedingungen kann die thermische Belastung einen E05-Überlastfehlercode auslösen. Die Montage nebeneinander wird vollständig unterstützt. Wenn die Umgebungstemperatur im Schaltschrank jedoch über 40 °C liegt, wird eine Reduzierung des Ausgangsstroms um 10 % empfohlen. Stellen Sie stets sicher, dass der Luftkanal des internen Lüfters frei von Ablagerungen bleibt.

Tipps zur Inbetriebnahme und Verdrahtung

Für eine normgerechte Sicherheitskreisimplementierung (STO) müssen Sie die werkseitig installierte Kurzschlussbrücke zwischen S1, S2 und G vollständig entfernen, bevor Sie Ihr Sicherheitsrelais oder Ihren Lichtvorhangcontroller anschließen. Bei Verwendung langer Motorkabel mit einer Länge von mehr als 50 Metern muss ein AC-dV/dT-Ausgangsfilter installiert werden, um zu verhindern, dass Spannungsspitzen die Isolierung der Motorwicklung beschädigen.

Installationsrichtlinien

WICHTIGER WARNHINWEIS: HOCHSPANNUNGSGEFAHR

Trennen Sie alle primären AC-Stromzuführungen, bevor Sie mit der mechanischen Installation oder der Klemmenverdrahtung beginnen. Interne Speicherkondensatoren behalten lebensgefährliche Ladungen. Warten Sie nach dem Trennen der Eingangsstromversorgung mindestens 10 Minuten und vergewissern Sie sich vor Arbeiten an den Klemmenblöcken, dass die Ladeanzeige-LED an der Frontplatte vollständig erloschen ist.

1

Montieren Sie den Wechselrichter senkrecht auf einer ebenen, nicht brennbaren Oberfläche in einem staubfreien Schaltschrank mit M4-Befestigungsmaterial.

2

Stellen Sie sicher, dass die Mindestabstände eingehalten werden: mindestens 10 cm oberhalb und unterhalb des Antriebsgehäuses, um eine ungehinderte Konvektionskühlung zu gewährleisten.

3

Verbinden Sie die Schutzerdungsklemme (Ground) mit einer Haupterdungsschiene mit niedriger Impedanz, bevor Sie die primären Eingangsstromklemmen verdrahten.

4

Verdrahten Sie die eingehenden Stromversorgungsleitungen R/L1, S/L2 und T/L3 mit abgeschirmten Leitungen und schließen Sie die Schirmungserdungsklemmen ordnungsgemäß an, um elektromagnetische Störungen (EMI) zu reduzieren.

FAQ

Wofür steht das Suffix ZV1 beim 3G3MX2-A4004-ZV1?

Das Suffix ZV1 bezeichnet die Firmware-Version mit Multifunktionsunterstützung, die fortschrittliche Motorsteuerungsalgorithmen, eine verbesserte Koordination von Permanentmagnet-Synchronmotoren und erweiterte Parameter für das Sicherheitsprofil unterstützt.

Kann dieser Frequenzumrichter mit einer einphasigen 230-V-Eingangsleitung betrieben werden?

Nein. Der 3G3MX2-A4004-ZV1 benötigt eine separate dreiphasige Wechselstromversorgung mit 380 bis 480 V. Der Betrieb an einphasigen oder Niederspannungsleitungen löst Unterspannungsfehler aus und kann interne Komponenten beschädigen.

Wie konfiguriere ich die Safe-Torque-Off-Funktion (STO)?

Entfernen Sie die werkseitig installierte Drahtbrücke zwischen den Klemmen S1, S2 und G. Verbinden Sie diese Eingänge gemäß den Normen der ISO 13849-1 mit den Ausgängen Ihres zweikanaligen Sicherheitsrelais oder Ihrer Sicherheitssteuerung.

Welche maximale Ausgangsfrequenz unterstützt dieser Frequenzumrichter?

Die MX2-Serie unterstützt für Standard-Asynchronmotoren einen Ausgangsfrequenzbereich bis 400 Hz und eignet sich daher besonders für Hochgeschwindigkeitsspindeln in der Industrie und spezielle Maschinen.
