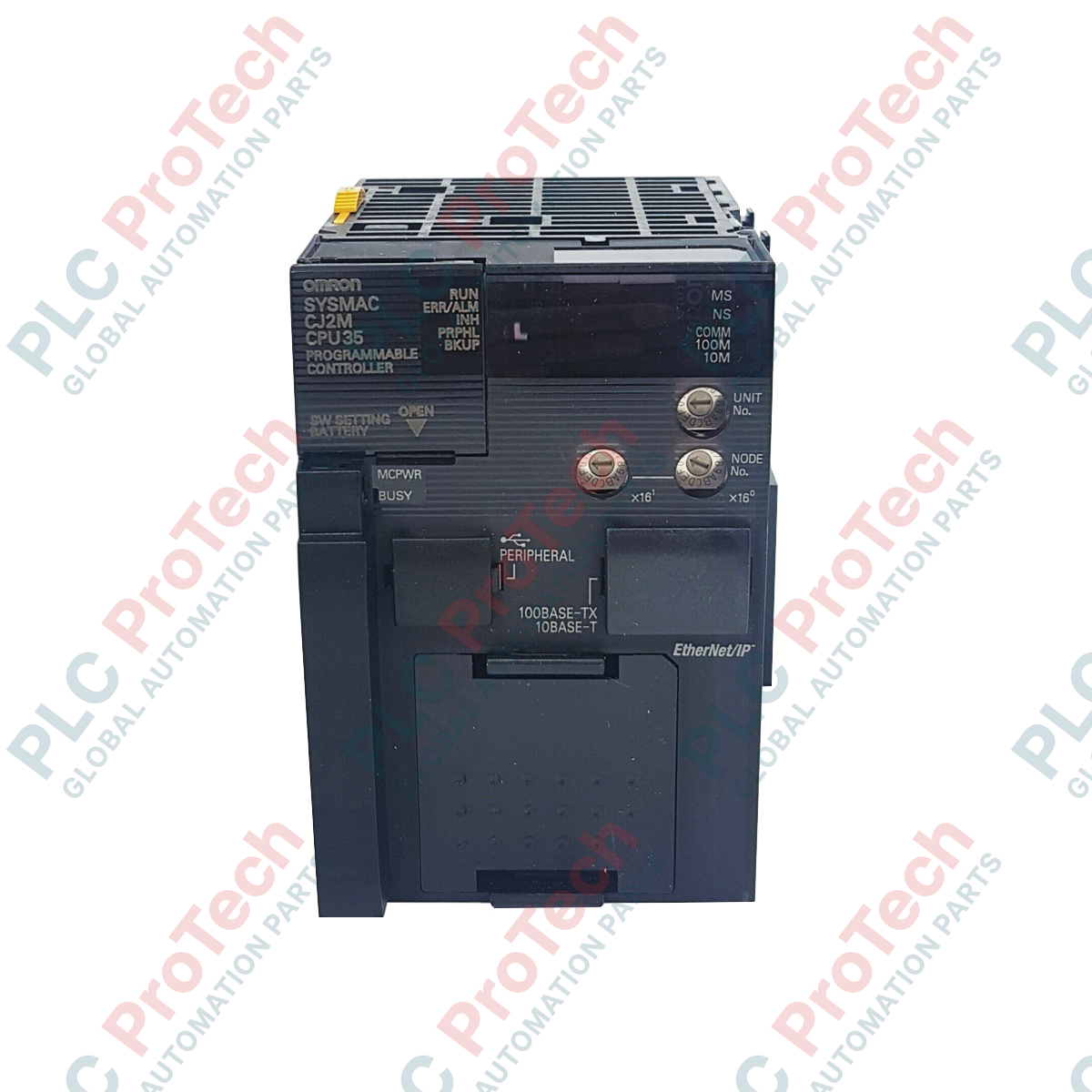

Omron CJ2M-CPU35 CJ2M EtherNet/IP-CPU-Einheit

SKU CJ2M-CPU35

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Omron
Produkt-Nr.: CJ2M-CPU35
Herkunftsland:Japan
Produkttyp: SPS-CPU-Module
Zahlung: T/T, Western Union
Gewicht: 1500g
Abmessungen: 90 mm x 75 mm x 62 mm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Steuerungsarchitekturen in der Industrie und Hochgeschwindigkeits-Maschinennetzwerke nutzen die Omron CJ2M-CPU35-Zentraleinheit für nahtlose, integrierte Kommunikation und eine schnelle Ablaufverarbeitung. Dieses für die SYSMAC-CJ-Serie entwickelte Gerät verfügt über eine integrierte EtherNet/IP-Schnittstelle und eine leistungsstarke Verarbeitungseinheit. Damit eignet es sich zuverlässig für die Überwachung verteilter Systeme, Verpackungslinien und die koordinierte Maschinenautomatisierung. Dank flexibler Konfiguration der Programmschritte und hoher E/A-Kapazität arbeitet die CPU effizient als primärer Knoten in anspruchsvollen Fertigungsumgebungen.

Funktionen

Integrierte Kommunikation: Der integrierte EtherNet/IP-Anschluss unterstützt Tag-Datenverbindungen, Nachrichtenkommunikation und direkte Verbindungen zu Dienstprogrammen ohne Zusatzkarten.
Große Logikkapazität: Unterstützt bis zu 60K Programmschritte und 160K Wörter Datenspeicher.
Skalierbare E/A-Kapazität: Verwaltet bis zu 2560 E/A-Punkte und steuert bis zu 40 Module, verteilt auf 3 Erweiterungsracks.
Hochgeschwindigkeits-Befehlssatz: Bietet eine Ausführungsgeschwindigkeit von 0,04 Mikrosekunden für einfache LD-Befehle und gewährleistet so eine äußerst schnelle Logikausführung.
Integrierte Diagnoseschnittstelle: Der integrierte USB-Peripherieanschluss Typ-B ermöglicht eine schnelle Verbindung für die Programmierung, Überwachung und Fehlersuche im System.

Anwendungen

Automatisierte Verpackungsanlagen: Direkte Steuerung von Hochgeschwindigkeits-Abfüll-, Verschließ- und Verpackungsmaschinen.
Materialfördersysteme: Koordination intelligenter Fördersysteme, Sortierer und Übergabestationen.
Wasser- und Abwasseraufbereitung: Integration von Telemetrie, Pumpensystemen und Ablaufsteuerungen über EtherNet/IP-Netzwerke.
Montagearbeitsplätze in der Automobilindustrie: Ausführung kritischer Verriegelungen, Qualitätsprüfungen und Geräteüberwachung.

Technische Daten

Parameter	Spezifikationswert
Hersteller	Omron
Modellnummer	CJ2M-CPU35
Produktserie	CJ2M-Serie (integriertes EtherNet/IP)
Programmspeicherkapazität	60K Schritte
Datenspeicherkapazität	160K Wörter (DM: 32K Wörter, EM: 32K Wörter x 4 Bänke)
E/A-Kapazität	2560 Punkte
Maximal montierbare Einheiten	40 Einheiten (maximal 3 Erweiterungsracks)
Ausführungszeit eines LD-Befehls	0,04 Mikrosekunden
Stromaufnahme	0,7 A bei 5 VDC
Integrierte Schnittstellen	EtherNet/IP (RJ45), USB 2.0 (Typ-B)
Abmessungen (H x W x T)	90 mm x 75 mm x 62 mm
Nettogewicht	0,19 kg
Versandgewicht (berechnet)	1,50 kg

Anschlüsse und Schnittstellen

Port / Schnittstelle	Funktionszuordnung
EtherNet/IP-Port (RJ45)	Industrielle Ethernet-Kommunikation, Tag Data Links, Online-Zugriff mit CX-Programmer und Peer-to-Peer-Datenaustausch.
Peripherieanschluss (USB)	Direkter USB-2.0-Programmieranschluss (Typ B) für die Inbetriebnahme und Diagnose der Steuerung.
Optionsplatinensteckplatz	Unterstützt serielle Kommunikationsplatinen (RS-232C oder RS-422A/485) zur Integration älterer Feldgeräte.

Erkenntnisse aus der Praxis

Alternative Modelle und Kompatibilität

Der CJ2M-CPU35 ermöglicht eine direkte funktionale Migration von älteren CJ1G- und CJ1M-CPU-Modulen. Obwohl er physisch mit Standard-CJ1W-E/A-Modulen auf der Rückwand kompatibel ist, benötigen Konfigurationen mit älteren seriellen Netzwerken möglicherweise eine zusätzliche serielle Optionsplatine, da serielle Ports bei diesem Prozessormodell im Gegensatz zu den Vorgängermodellen optional sind.

Anwendungsfallen und technische Hinweise

Bei der Konfiguration umfangreicher EtherNet/IP-Tag-Data-Links Netzwerk-Switches mit IGMP-Snooping einsetzen. Ohne aktives Multicast-Management können die Netzwerkports benachbarter Geräte durch unnötige Multicast-Pakete überlastet werden, was zu erhöhtem Kommunikationsjitter oder Timeouts bei der zyklischen Ausführung in der CPU führt.

Tipps zur Inbetriebnahme und Verdrahtung

Für die integrierte EtherNet/IP-Schnittstelle stets geschirmte Twisted-Pair-Kabel (STP) der Kategorie 5e oder höher mit doppelter Abschirmung verwenden. Um das Eindringen elektrischer Störungen durch Frequenzumrichter in der Umgebung zu verhindern, sicherstellen, dass die RJ45-Abschirmung durchgehend mit dem Erdungspunkt der DIN-Schiene im Schaltschrank verbunden ist.

Installationsrichtlinien

KRITISCHE WARNUNG:

Vor dem Einsetzen, Entfernen oder Verdrahten des CPU-Moduls alle vorgeschalteten Stromversorgungen freischalten und gegen Wiedereinschalten sichern. Arbeiten an einer aktiven Rückwand können die Anschlüsse der Rückwand beschädigen, den internen Programmspeicher korrumpieren oder unvorhersehbare Bewegungen der Maschine verursachen.

1

Das CPU-Modul sicher auf der Rückwand montieren und darauf achten, dass es fest in das angrenzende CJ1W-Netzteil einrastet.

2

Die gelben Schiebeverriegelungen oben und unten am CJ2M-Modul betätigen, um die Baugruppe zu verriegeln.

3

Das abgeschirmte Ethernet-Kabel an den integrierten RJ45-Port anschließen und überprüfen, ob die Kabelabschirmung auf der Switch-Seite korrekt geerdet ist.

4

Stromversorgung einschalten, über die USB-Schnittstelle mit CX-Programmer eine Verbindung herstellen und die IP-Adressparameter konfigurieren.

FAQ

Kann ich Programme über handelsübliche USB-Kabel auf die CJ2M-CPU35 herunterladen?

Ja, dieser Controller verfügt über einen integrierten USB-Type-B-Peripherieanschluss, der eine direkte Verbindung, das Herunterladen von Programmen und Live-Diagnosen mit CX-Programmer ermöglicht, ohne dass eine spezielle Kommunikationskarte erforderlich ist.

Unterstützt dieses CPU-Modell serielle Kommunikationskarten?

Ja, obwohl es keine integrierten seriellen DB9-Anschlüsse hat, verfügt es über einen Steckplatz für Optionsplatinen, der die CJ2M-MD21 oder serielle Kommunikationsplatinen wie RS-232C- oder RS-422A/485-Optionen aufnimmt.

Wie konfiguriere ich die integrierte EtherNet/IP-Adresse?

Die IP-Adresse wird mit dem Network Configurator oder CX-Programmer konfiguriert. Sie schreiben die Konfiguration über die USB-Schnittstelle oder eine bestehende Ethernet-Verbindung in die Systemeinstellungen des Geräts.

Welche Einschränkung gilt für die Zuweisung des Datenspeichers bei diesem Gerät?

Es bietet 160K Wörter Datenspeicher, aufgeteilt in eine feste DM-Bank mit 32K Wörtern und vier EM-Banken mit jeweils 32K Wörtern (EM-Bank 0 bis 3).
