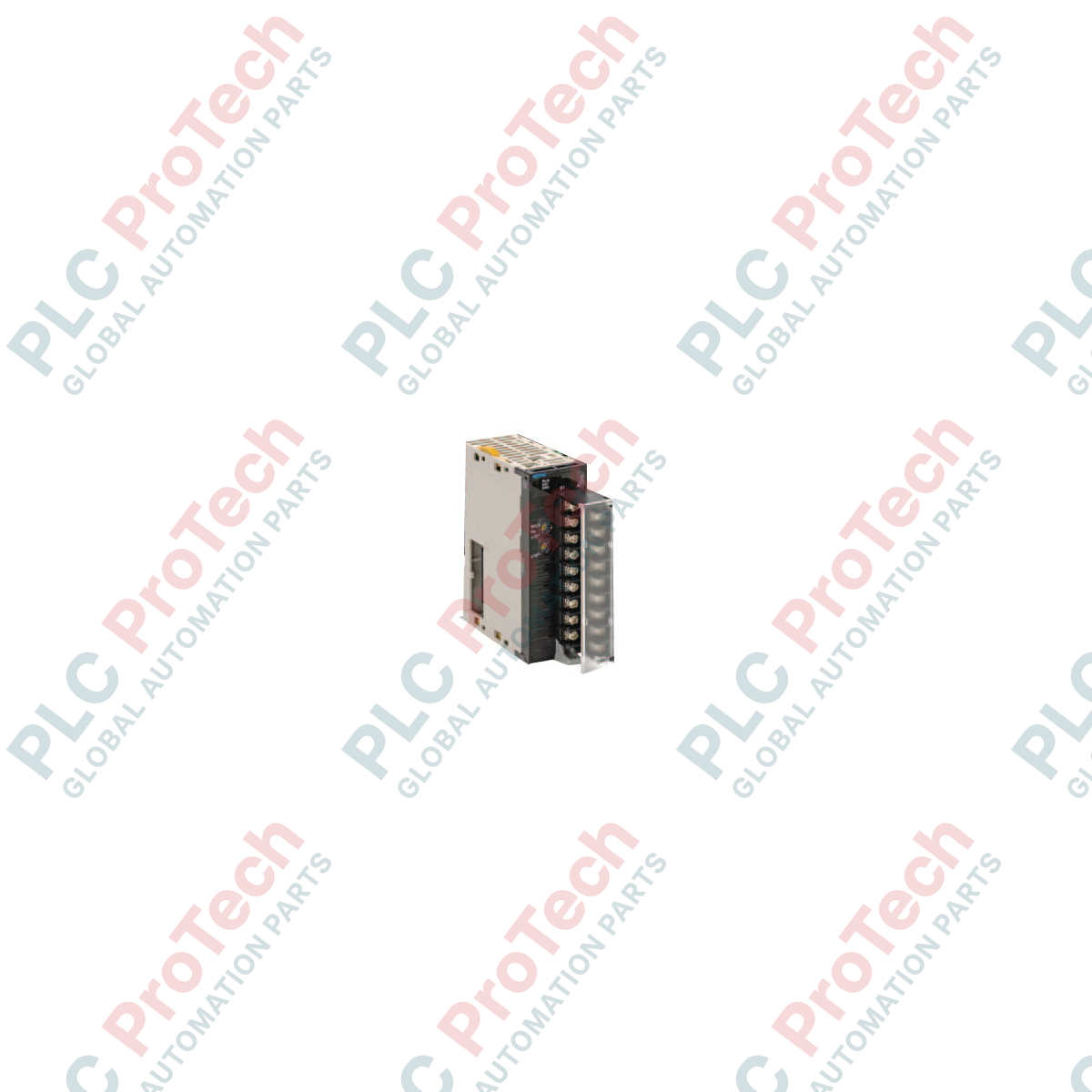

Omron CJ1W-AD04U Universelle isolierte Eingangseinheit der CJ-Serie

Beschreibung

Für die vielseitige Prozessüberwachung und die Erfassung von Daten mit mehreren Signaltypen ermöglicht der Omron CJ1W-AD04U den direkten Anschluss verschiedener Sensortypen an speicherprogrammierbare Steuerungen (SPS) der Omron CJ-Serie. Dieses Gerät ist mit vier hochpräzisen Eingangskanälen ausgestattet und bietet eine individuelle Isolation zwischen den Kanälen, wodurch elektrisches Rauschen, Erdschleifen und Signalverschlechterungen in rauen Industrieumgebungen wirksam reduziert werden.

Das CJ1W-AD04U-Universaleingangsmodul unterstützt eine breite Palette von Signaltypen, darunter Thermoelemente, Widerstandsthermometer (RTDs), Gleichspannung und Gleichstrom. Jeder Kanal kann unabhängig konfiguriert werden, sodass Ingenieure verschiedene Prozessmessungen auf einem einzigen physischen Modul zusammenführen, den Platz im Baugruppenträger optimal nutzen und Systemkosten senken können.

Merkmale

• Vier isolierte Universaleingangskanäle mit robuster elektrischer Isolation zwischen den Kanälen.
• Unterstützt zahlreiche Temperatursensoren, darunter Pt100, JPt100, Pt1000 sowie die Thermoelementtypen K, J, T, L, R, S und B.
• Kompatibel mit standardmäßigen analogen Gleichspannungssignalen, darunter 0 bis 5 V, 1 bis 5 V, 0 bis 10 V, 0 bis 20 mA und 4 bis 20 mA.
• Unabhängige Konfiguration von Signalbereich und Sensortyp für jeden einzelnen Eingangskanal.
• Hochgeschwindigkeitswandlung mit einer Wandlungszeit von 250 ms für alle vier Eingänge.
• Der abnehmbare Klemmenblock vereinfacht die Systemverdrahtung, Inbetriebnahme und den Modulaustausch.
• Direkte Integration in die Rückwandplatine der CJ-Serie mit Zuweisung einer einzelnen Gerätenummer.

Anwendungen

• Temperaturüberwachung in Industrieöfen und Backöfen.
• Prozesssteuerungssysteme in der Chemie- und Petrochemieindustrie.
• Thermische Protokollierung bei der Lebensmittelverarbeitung und Pasteurisierung.
• Erfassung von Durchfluss- und Druckdaten in der Wasser- und Abwassertechnik.
• Überwachung von HLK-Anlagen und Klimakammern.

Technische Spezifikationen

Installationsrichtlinien

• Montage: Stellen Sie sicher, dass die Stromversorgung des SPS-Baugruppenträgers vollständig ausgeschaltet ist, bevor Sie das Modul an der Rückwandplatine der CJ-Serie montieren oder davon entfernen.
• Verdrahtung: Verlegen Sie analoge Eingangssignalkabel getrennt von Hochspannungs-Wechselstromleitungen und Motorkabeln, um elektromagnetische Störungen zu vermeiden.
• Abschirmung: Verwenden Sie für alle analogen Eingänge geschirmte verdrillte Aderpaare und erden Sie die Abschirmung nur am SPS-seitigen Ende.
• Klemmenblock: Stellen Sie sicher, dass der abnehmbare Klemmenblock vollständig eingesetzt ist und die Befestigungsschrauben fest angezogen sind, um ein versehentliches Trennen zu verhindern.
