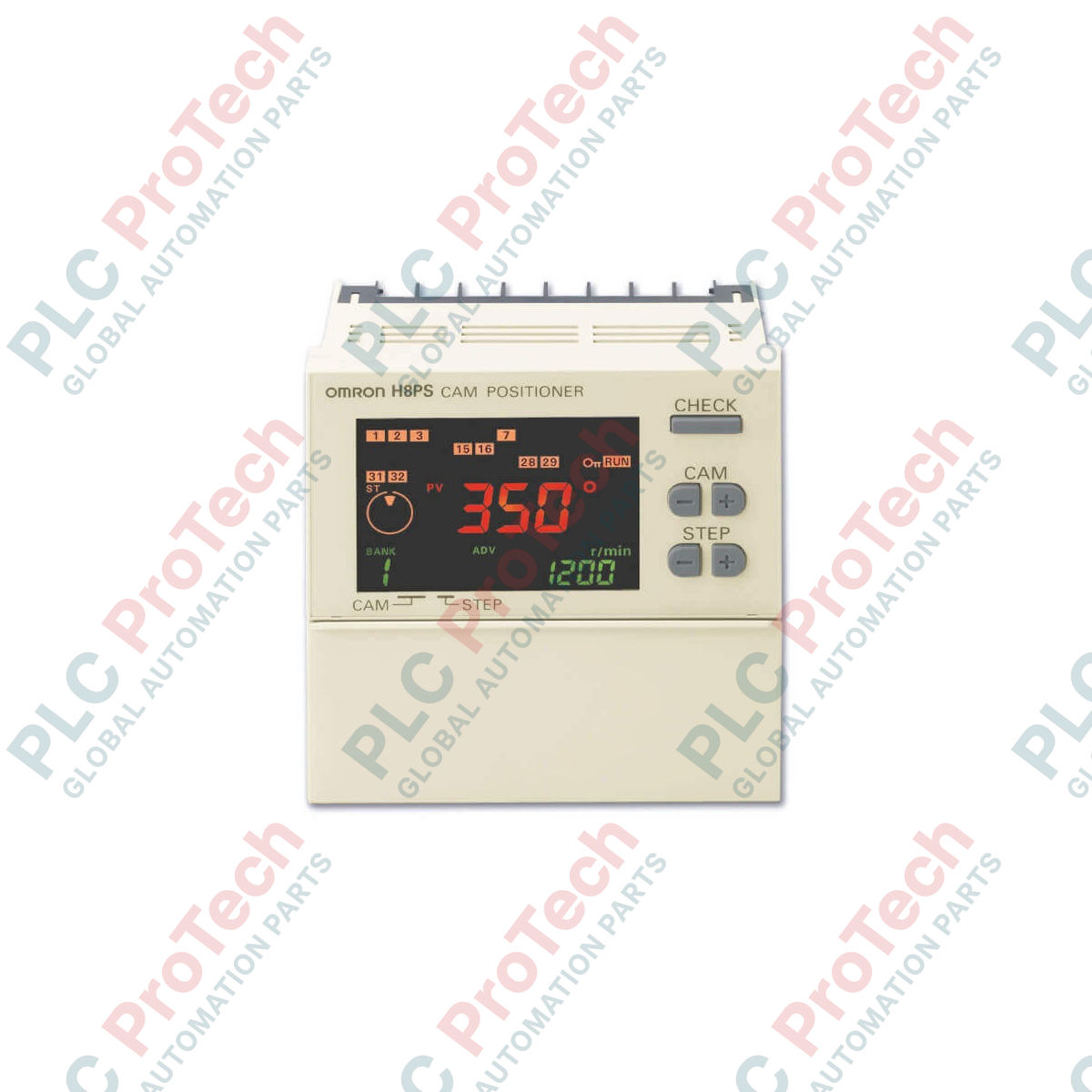

Omron H8PS-16BP Nockenpositionsgeber

Beschreibung

Der Omron H8PS-16BP-Nockenpositionsgeber wurde für eine hochgeschwindige, hochpräzise Zeitsteuerung in rotierenden Automatisierungsanwendungen entwickelt und koordiniert mechanische Abläufe durch die Echtzeitverfolgung eines Drehgebers. Dieses Steuergerät zur Schalttafelmontage im Format 1/4 DIN dient als verschleißarme Halbleiter-Alternative zu mechanischen Nockenschaltern, beseitigt den physischen Verschleiß und reduziert wartungsbedingte Anlagenstillstandszeiten. Ausgestattet mit 16 PNP-Transistorausgängen ermöglicht der H8PS-16BP dem Bedienpersonal, EIN-/AUS-Winkel präzise passend zu bestimmten mechanischen Zyklen zu programmieren. Das integrierte LCD mit Hintergrundbeleuchtung liefert klare Betriebsrückmeldungen, während die Standardtasten an der Frontseite und ein intuitiver DIP-Schalter eine schnelle Konfiguration der Drehrichtung des Gebers (CW/CCW) direkt in der Produktionshalle ermöglichen.

Merkmale

• 16 PNP-Transistorausgänge: Hochdichte Halbleiterausgangsbank, ausgelegt für industrielle PNP-Steuerschaltungen.
• Hardware-Umschaltung der Drehrichtung: Der integrierte DIP-Schalter erleichtert die Anpassung der Geberrichtung zwischen Vorwärts- (CW) und Rückwärtsbetrieb (CCW).
• Kompakte Bauform 1/4 DIN: Das standardisierte Frontplattenprofil mit 96 x 96 mm ermöglicht eine unkomplizierte Integration in bestehende Schaltschränke.
• Gut ablesbares LCD mit Hintergrundbeleuchtung: Ermöglicht die klare Überwachung aktueller Winkel, Geschwindigkeit und aktiver Schrittparameter in schwach beleuchteten industriellen Umgebungen.
• Montage auf Bedienfeldern: Für den bündigen Einbau in Bedienfelder mit minimaler Einbautiefe hinter der Tür ausgelegt.

Anwendungen

• Hochgeschwindigkeits-Verpackungsmaschinen: Synchronisierung von Siegelbacken, Folienzuführung und Produktauswerfern.
• Stanz- und Pressensteuerung: Präzise zeitliche Koordination von Materialzuführungen, Schmiersystemen und Sicherheitslichtvorhängen in Bezug auf den Kurbelwinkel.
• Rotierende Rundtakttische: Schrittweise Positionsvalidierung und zeitliche Steuerung der Werkzeugbetätigung.
• Montage- und Kartonieranlagen: Koordination der Zeitabläufe für Pneumatikzylinder und Pick-and-Place-Mechanismen.

Technische Daten

Erkenntnisse aus der empirischen Ingenieurpraxis

Alternative Modelle & Kompatibilität

Die Omron H8PS-Serie verfügt über unterschiedliche Ausgangstopologien. Beachten Sie, dass die Variante H8PS-16BP PNP-Transistorausgänge verwendet und daher der erforderliche Ersatz für Logikkonfigurationen mit Stromquelle ist. Wenn Sie eine ältere NPN-Variante ersetzen, beispielsweise den Standardtyp H8PS-16B, müssen Sie überprüfen, ob die nachgeschalteten SPS-Eingangskarten oder Relais für die aktiv-hohe PNP-Stromausgangsarchitektur geeignet sind. Stellen Sie vor dem Systemstart sicher, dass das Modell des vorgesehenen Absolutencoders der am H8PS-Controller konfigurierten Auflösung entspricht.

Anwendungsfehler und technische Hinweise

Bei Verwendung des Nockenpositionsgebers in Anwendungen mit starken Vibrationen müssen die Schaltschrank-Montagehalterungen gleichmäßig angezogen werden, damit sich der äußere Kunststoffrahmen nicht verzieht. Eine wichtige Einschränkung der Anwendung betrifft die Länge des Encoderkabels: Zu lange Leitungen ohne geeignete Abschirmung können Signalverzögerungen und hochfrequente Störungen verursachen, die sich als sporadische Fehler durch Winkelabweichungen äußern können. Führen Sie das Encoderkabel immer vollständig getrennt von leistungsstarken 3-Phasen-Motorleitungen, um Übersprechen zu vermeiden.

Tipps für Inbetriebnahme und Verdrahtung

Überprüfen Sie vor dem Einschalten des Systems, dass der Auswahlsschalter für die Drehrichtung des Encoders (DIP-Schalter am Gerät) mit der tatsächlichen mechanischen Drehrichtung übereinstimmt. Eine falsche Einstellung dieses Parameters führt zu umgekehrten Winkelberechnungen und kann möglicherweise mechanische Kollisionen verursachen. Erden Sie die Abschirmung des Encoderkabels immer an der dafür vorgesehenen einzelnen Klemme des H8PS-16BP und nicht an mehreren Punkten, um zu verhindern, dass Erdschleifenstörungen die hochfrequenten Impulsleitungen des Encoders beeinträchtigen.

Installationsrichtlinien
