Hersteller: Omron
Produkt-Nr.: NB10W-TW01B
Herkunftsland:Japan
Produkttyp: HMI-Panels
Zahlung: T/T, Western Union
Gewicht: 8000g
Abmessungen: 310 mm x 260 mm x 110 mm
Versandhafen: Xiamen
Garantie: 12 Monate

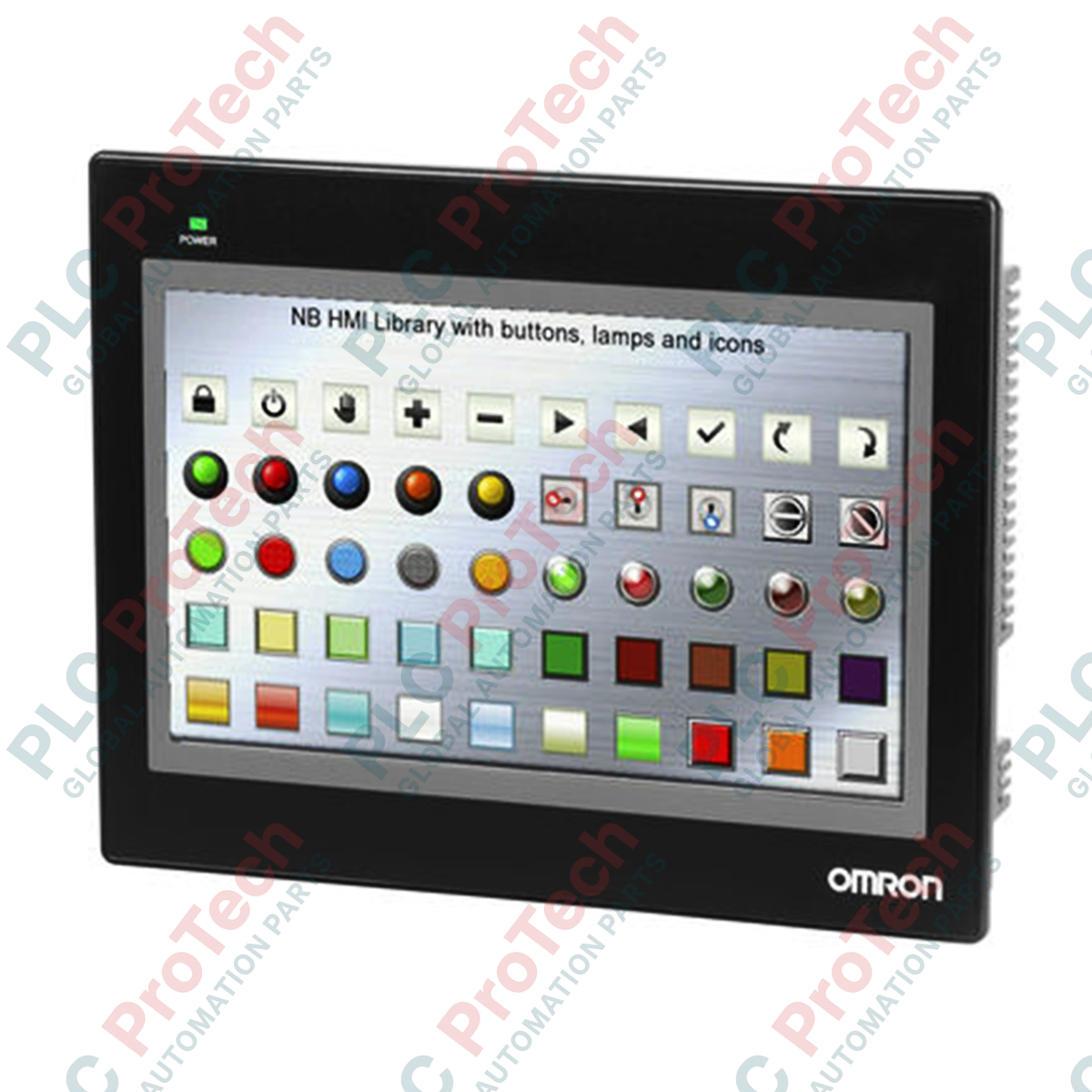

Das programmierbare Terminal Omron NB10W-TW01B lässt sich direkt in moderne industrielle Steuerungstopologien integrieren und bietet dank eines großzügigen 10,1-Zoll-TFT-Touchscreens eine leistungsstarke Mensch-Maschine-Schnittstelle. Das Gerät wird mit einer nominalen Eingangsspannung von 24 V DC betrieben und verbindet Bediener und SPS über ein brillantes 65.536-Farben-Display mit langlebiger LED-Beleuchtung. Das Terminal verfügt über 128 MB internen Speicher und ermöglicht dadurch komplexe Bildschirmhierarchien, hochauflösende Grafikelemente und eine umfangreiche Rezepturspeicherung ohne Leistungseinbußen.
Ausgestattet mit umfassenden physischen Schnittstellen ermöglicht dieses HMI die gleichzeitige Kommunikation über Ethernet sowie die seriellen Busse RS-232C und RS-422/485. Die integrierten USB-Host- und -Client-Anschlüsse unterstützen effiziente Projektaktualisierungen, Diagnoseprotokollierung und den Anschluss von Peripheriegeräten. Die für raue Fabrikumgebungen ausgelegte Frontplatte bietet Schutzart IP65 und verhindert das Eindringen von Staub sowie Beeinträchtigungen durch Wasserstrahlen während der Reinigung.
| Parameter | Spezifikation |
|---|---|
| Hersteller | Omron Corporation |
| Modellnummer | NB10W-TW01B |
| Displaygröße / Typ | 10,1-Zoll-TFT-LCD (Breitbild) |
| Auflösung | 800 x 480 Pixel (WVGA) |
| Displayfarben | 65.536 Farben |
| Typ / Lebensdauer der Hintergrundbeleuchtung | LED / 50.000 Betriebsstunden (bei 25 °C) |
| Versorgungsspannung am Eingang | 24 V DC (zulässiger Bereich: 20,4 bis 27,6 V DC) |
| Leistungsaufnahme | Maximal 14 W |
| Interne Speicherkapazität | 128 MB (Speicher für Bildschirmdaten) |
| Ethernet-Kommunikation | 1x RJ-45 (10/100 Base-T) |
| Serielle Kommunikation | COM1 (RS-232C), COM2 (RS-422/RS-485) |
| USB-Anschlüsse | 1x USB-Host (USB 2.0), 1x USB-Client (USB 2.0) |
| Schutzart der Frontplatte | IP65 (staubdicht, beständig gegen Wasserstrahlen) |
| Umgebungstemperatur im Betrieb | 0 bis 50 °C |
| Abmessungen (B x H x T) | 268,8 mm x 210,8 mm x 54,0 mm |
| Abmessungen des Schalttafelausschnitts | 258,0 mm x 200,0 mm |
| Versandgewicht (berechnet) | 2,15 kg (verpackte Einheit) |
| Verpackungsabmessungen (berechnet) | 310 mm x 260 mm x 110 mm |
| Ursprungsland | China |
| Anschluss / Steckverbinder | Pin / Schnittstellentyp | Funktion / Signalzuordnung |
|---|---|---|
| COM1-Anschluss | 9-poliger D-Sub-Stecker (RS-232C) | Pin 2: SD (TXD), Pin 3: RD (RXD), Pin 9: SG (Signalerde) |
| COM2-Anschluss | 9-polige D-Sub-Buchse (RS-422/485) | Pins 1 und 6: SDB+ / RDB+, Pins 2 und 7: SDA- / RDA-, Pin 9: SG |
| Ethernet-Anschluss | RJ-45 (10/100Base-T) | Netzwerkkonfiguration, Modbus/TCP und schneller Projekt-Download |
| USB-Slave | USB Typ B | Direkte Konfigurationsverbindung zu einem PC mit NB-Designer |
| USB-Host | USB Typ A | Firmware-Extraktion, Aktualisierung der Laufzeitanwendung, Erfassung von CSV-Datenprotokollen |
| Spannungsversorgungsklemme | 3-polige Schraubklemme | Pin 1: 24 V DC (+), Pin 2: 0 V (-), Pin 3: Funktionserde (FG) |
Das NB10W-TW01B ist das Flaggschiff-Display im Breitformat innerhalb der NB-Serie von Omron und bietet im Vergleich zu kleineren Varianten wie dem NB3W oder NB5W deutlich erweiterte Schnittstellenoptionen. Bei der Migration von Panels der älteren NS-Serie oder NQ-Serie ist zu beachten, dass die Projektkonvertierung eine manuelle Elementzuordnung in NB-Designer erfordert, da Grafikdatenbanken nicht direkt abwärtskompatibel sind. Systementwickler sollten NB-Designer Version 1.3 oder höher verwenden, um eine geeignete Treiberzuweisung für die Kommunikation mit modernen Omron-Sysmac-NJ/NX-Controllern sicherzustellen.
Eine häufige Herausforderung in der Industrie sind Kommunikationsunterbrechungen bei der Integration der seriellen Schnittstellen (COM1/COM2) mit Controllern anderer Hersteller als Omron. Die interne Erdung des RS-422/485-Ports ist mit der Logiksystemerdung verbunden. Wenn daher erhebliche Potenzialunterschiede zwischen dem HMI und dem Controllergehäuse bestehen, kann es zu einem Ausfall des seriellen Treibers kommen. Hochfrequente elektrische Störungen durch in der Nähe befindliche Frequenzumrichter (VFDs) können außerdem die Touch-Eingaben oder die Kommunikationsstabilität beeinträchtigen. Unter diesen Bedingungen wird eine standardmäßige isolierte Schaltschrankmontage dringend empfohlen.
Vergewissern Sie sich beim Herunterladen von Konfigurationsdaten über USB, dass der USB-Treiber im Windows-Geräte-Manager korrekt installiert wurde, da die NB-Serie eine proprietäre Zuordnung virtueller COM-Ports verwendet. Stellen Sie bei Fernaktualisierungen über Ethernet sicher, dass die in der Projektdatenbank hinterlegte statische IP-Adresse, Subnetzmaske und Gateway-Adresse exakt der physischen Netzwerkarchitektur vor Ort entsprechen. Verwenden Sie für alle industriellen Feldverbindungen ein geschirmtes Twisted-Pair-Ethernetkabel der Kategorie 5e oder 6.
Fertigen Sie einen präzisen rechteckigen Ausschnitt in der Schaltschranktür mit den Maßen 258,0 mm (W) x 200,0 mm (H) an. Entfernen Sie scharfe Grate oder strukturelle Verformungen entlang der Ausschnittkanten, um eine durchgehende Dichtfläche sicherzustellen.
Vergewissern Sie sich, dass die durchgehende Gummidichtung korrekt in der Nut am hinteren Rand der HMI-Blende sitzt. Diese Dichtung ist entscheidend für die Gewährleistung der Flüssigkeitsschutzart IP65.
Führen Sie das HMI durch den vorderen Ausschnitt der Schaltschranktür. Setzen Sie die mitgelieferten Montagehalterungen in die dafür vorgesehenen Schlitze an den Seiten des Anschlussgehäuses ein.
Ziehen Sie die Schrauben der Montagehalterungen gleichmäßig mit einem empfohlenen Drehmoment von 0,5 bis 0,6 N-m an. Vermeiden Sie ein zu starkes Anziehen, um Verformungen des Kunststoffgehäuses oder strukturelle Schäden an der Displayeinheit zu verhindern.
Schließen Sie eine separate 24-V-Gleichstromquelle an den 3-poligen Eingangsklemmenblock an. Verbinden Sie einen Kupferleiter mit mindestens 2,0 mm² vom Funktionserdeanschluss (FG) mit der zentralen Systemerdungsklemme.
