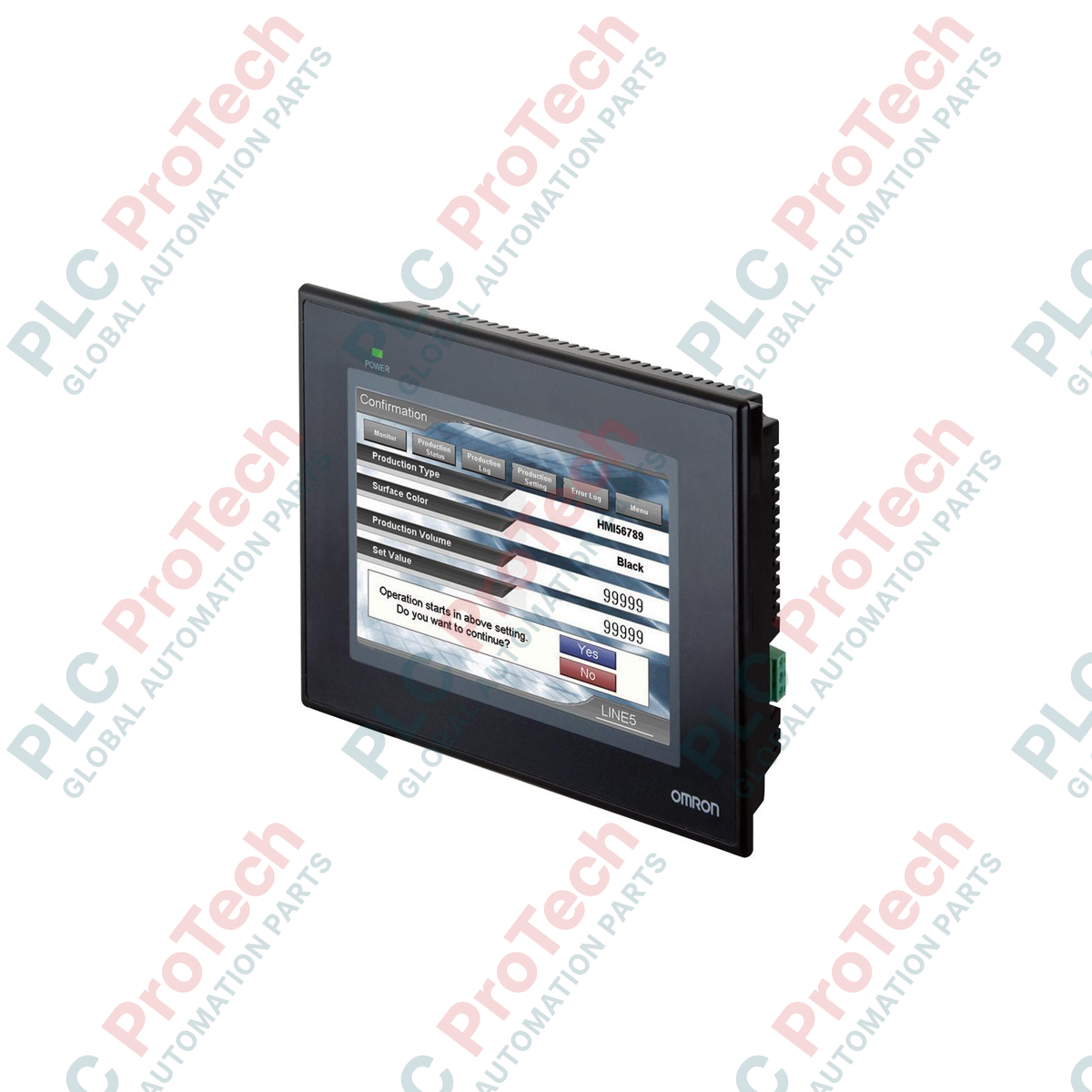

Omron NB7W-TW11B Touchscreen-HMI-Terminal der NB-Serie

SKU NB7W-TW11B

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Omron
Produkt-Nr.: NB7W-TW11B
Herkunft Japan
Produkttyp: HMI-Touchscreen-Panels
Zahlung: T/T, Western Union
Gewicht: 0.607 kg
Abmessungen: 4,6 cm x 20,2 cm x 14,8 cm
Versandhafen: Xiamen
Garantie: 12 Monate

Produktbeschreibung

Beschreibung

Als primäre Bedienerschnittstelle für die kompakte Maschinenautomatisierung ist das Omron NB7W-TW11B ein äußerst zuverlässiges, 7-Zoll-Breitbild-HMI, das für die nahtlose Integration in SPS-Systeme der CP1-Serie und Steuerungsarchitekturen verschiedener Hersteller entwickelt wurde. Dieses grafische Terminal verfügt über ein scharfes TFT-LCD-Display mit einer Auflösung von 800 x 480 Pixeln (WVGA) und unterstützt bis zu 65.536 Farben. Dadurch ermöglicht es eine klare Prozessvisualisierung und große Betrachtungswinkel. Die für raue Industrieumgebungen entwickelte Frontplatte verfügt über die Schutzart IP65 und schützt die interne Elektronik vor Staub, Spritzwasser und Ölnebel. Mit integriertem Ethernet, zwei seriellen Anschlüssen sowie USB-Host-/Client-Schnittstellen vereinfacht es die Fernanbindung und die Programmierung vor Ort.

Hauptmerkmale

Hochauflösendes Display: 7-Zoll-WVGA-Farb-TFT-Bildschirm mit langlebiger LED-Hintergrundbeleuchtung für bis zu 50.000 Betriebsstunden unter Standardbedingungen.
Vielseitige Konnektivität: Integrierter Ethernet-Anschluss (10/100 Base-T) für schnelle Bildschirmübertragungen, Netzwerkintegration und PLC-Kommunikation.
Flexible serielle Schnittstellen: Integrierte serielle Kanäle RS-232C (COM1) und RS-232C/422A/485 (COM2) für die gleichzeitige Verbindung mit mehreren Geräten.
USB-Datenübertragbarkeit: Ausgestattet mit einem USB-Host-Anschluss zur Protokollierung von Prozessdaten und Rezepturen sowie für Firmware-Updates über handelsübliche USB-Flash-Laufwerke und einem USB-Client-Anschluss für die PC-basierte Programmierung.
Robuste Touch-Schnittstelle: Analoger resistiver Touchscreen mit einem mechanischen Betätigungsdruck von 0,5 bis 0,8 N und mindestens 1.000.000 Betätigungen.

Anwendungen

Verpackungsmaschinen: Echtzeit-Steuerschnittstelle für Form-Fill-Seal-, Wickel- und Kartonierlinien.
Wasseraufbereitungs-Panels: Lokale Prozessüberwachung, Pumpensteuerung und Alarmmanagement.
Kunststoffextrusionsanlagen: Mehrzonen-Temperaturregelprofile und Auswahl von Rohmaterialrezepturen.
Materialflusssysteme: Förderstreckenrouting, Sortierkonfiguration und Diagnose-Rückmeldungsbildschirme.

Technische Daten

Parameter	Spezifikation
Hersteller	Omron
Modellbezeichnung	NB7W-TW11B
Displaygröße und -typ	7,0 Zoll, Farb-TFT-LCD
Auflösung	800 x 480 Pixel (WVGA)
Displayfarben	65.536 Farben
Lebensdauer der Hintergrundbeleuchtung	Typischerweise 50.000 Betriebsstunden (bei 25 °C, 40 % Helligkeit)
Touchpanel-Typ	Analoger Widerstandstyp, mindestens 1.000.000 Betätigungen
Eingangsspannung	24 VDC (zulässiger Bereich: 20,4 bis 27,6 VDC)
Leistungsaufnahme	maximal 11 W
Ethernet-Anschluss	1x RJ45 (10/100 Base-T)
USB-Anschlüsse	1x USB 2.0 Host (Typ A), 1x USB 2.0 Client (Typ B)
Serielle Schnittstellen	COM1: RS-232C, COM2: RS-232C/422A/485
Schutzart	IP65 (Frontplatte), entsprechend NEMA 4X (Innenbereich)
Betriebstemperatur	0 bis 50 °C (Umgebungstemperatur)
Abmessungen	202 mm (B) x 148 mm (H) x 46 mm (T)
Ausschnittgröße für die Schalttafel	191,0 mm (B) x 137,0 mm (H)
Versandgewicht (berechnet)	0,85 kg

Anschlüsse und Schnittstellen

Stecker / Klemme	Typ	Funktions-/Schaltungszuordnung
Stromversorgungs-Klemmenblock	3-polige Schraubklemme	24-VDC-Spannungseingang, 0 V, Funktionserde (FG)
COM1-Anschluss	D-Sub, 9-polig, Buchse	Serielle RS-232C-Kommunikation mit der Host-Steuerung
COM2-Anschluss	D-Sub, 9-polig, Buchse	Konfigurierbare Kommunikation über RS-232C / RS-422A / RS-485
Ethernet-Anschluss	RJ45	Netzwerkkommunikation und Anwendungsübertragung mit 10/100 Mbit/s
USB-HOST-Anschluss	USB Typ A	Verbindung mit einem USB-Flash-Laufwerk für Protokolle, Rezepte und Sicherungen
USB-CLIENT-Anschluss	USB Typ B	Direkte Programmier-/Upload-Verbindung zum PC

Empirische Erkenntnisse aus der Entwicklung

Alternative Modelle & Kompatibilität

Der NB7W-TW11B verfügt über einen integrierten Ethernet-Anschluss, der den entscheidenden Hardwareunterschied zu seinem Gegenstück, dem NB7W-TW01B (das nur serielle Kommunikation und USB unterstützt), darstellt. Stellen Sie sicher, dass Projekte, die für Modelle ohne Ethernet programmiert wurden, vor dem Hochladen auf dieses Terminal in NB-Designer unter „Project Structure“ ordnungsgemäß neu konfiguriert werden. Aufgrund von Firmwareabhängigkeiten ist für die erfolgreiche Nutzung der Ethernet-Treiberkonfigurationen bei diesem Modellzusatz NB-Designer Version 1.3 oder höher erforderlich.

Anwendungsprobleme und technische Hinweise

Achten Sie bei der Installation des Geräts in vollständig geschlossenen, unbelüfteten Schaltschränken mit leistungsstarken Frequenzumrichtern (VFDs) oder Netzteilen besonders auf die Wärmeableitung. Die thermische Überwachung zeigt, dass die Umgebungstemperatur des Geräts 50 degC nicht überschreiten darf. Sorgen Sie an allen Seiten des HMI-Gehäuses für mindestens 100 mm Abstand, um eine lokale thermische Drosselung zu verhindern, die die Lebensdauer der LED-Hintergrundbeleuchtung vorzeitig verkürzen kann.

Tipps zur Inbetriebnahme und Verdrahtung

Um durch hochfrequente EMI verursachte Touch-Verschiebungen und Ausfälle der seriellen Kommunikation zu verhindern, führen Sie einen separaten Erdungsleiter mit niedriger Impedanz von der Funktionserde-Schraube (FG) der Klemme direkt zur Hauptkupfermontageplatte des Schaltschranks. Verbinden Sie die FG-Klemme nicht in Reihe mit den Erdungsanschlüssen leistungsstarker induktiver Lasten wie Schützen oder Wechselstrommotoren.

Installationsrichtlinien

KRITISCHE WARNUNG

Trennen Sie vor Beginn der Installation, Verdrahtung oder mechanischen Montage alle primären und sekundären Stromversorgungsquellen und vergewissern Sie sich, dass sie spannungsfrei sind. Wird die Eingangsspannung vor dem Einsetzen der Klemmenleiste nicht gesperrt und gekennzeichnet, kann dies zu strukturellen Schäden an internen Optokopplern und elektrischen Sicherheitsrisiken für das Inbetriebnahmepersonal führen.

Stellen Sie sicher, dass die Abmessungen des Schalttafelausschnitts genau 191,0 mm (W) x 137,0 mm (H) betragen. Die Blechstärke der Schalttafel muss zwischen 1,6 mm und 4,8 mm liegen.

Stellen Sie sicher, dass die wasserdichte Gummidichtung ordnungsgemäß in der Nut auf der Rückseite der Frontblende sitzt. Setzen Sie das HMI von vorne gerade in den Schalttafelausschnitt ein.

Schieben Sie die vier mitgelieferten Montagehalterungen in die seitlichen Montageschlitze der HMI-Frontblende und ziehen Sie die Schrauben gleichmäßig mit einem maximalen Drehmoment von 0,5 bis 0,6 N-m an, um eine NEMA-4X-/IP65-Dichtung zu erzielen. Zu starkes Anziehen verformt die Frontblende.

Schließen Sie die externe 24-VDC-Versorgungsleitung mit Leiterquerschnitten von 12 bis 24 AWG (Massivkupferdraht) an. Ziehen Sie die Schrauben der Stromklemmenleiste mit 0,5 N-m an.

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.

FAQ

Was ist der Hauptunterschied zwischen den Modellen NB7W-TW11B und NB7W-TW01B?

Das NB7W-TW11B verfügt über einen integrierten 10/100 Base-T Ethernet-Anschluss für Netzwerke und Fernbildschirmänderungen, während das NB7W-TW01B nur serielle Kommunikation und lokale USB-Übertragungen unterstützt.

Welche Software wird verwendet, um Bildschirme zu gestalten und dieses HMI zu programmieren?

Dieses HMI wird mit der Omron NB-Designer-Software programmiert, die als kostenloser Download auf der Website des Herstellers verfügbar ist. Version 1.3 oder höher wird für vollständige Unterstützung der Kommunikations-Treiber empfohlen.

Kann ich das HMI an SPS von Drittanbietern anschließen, oder ist es auf Omron-Steuerungen beschränkt?

Das NB7W-TW11B unterstützt Multi-Vendor-Protokolle, wodurch es mit verschiedenen SPS von Drittanbietern kommunizieren kann, darunter Mitsubishi, Siemens, Rockwell Automation (Allen-Bradley) und Standard-Modbus RTU/TCP-Netzwerke.

Was soll ich tun, wenn die Touch-Reaktion driftet oder nicht mehr reagiert?

Überprüfen Sie zunächst, ob der Functional Ground (FG)-Anschluss direkt mit dem Gehäuse des Panels geerdet ist, um EMI-Störungen auszuschließen. Wenn das Driften weiterhin besteht, rufen Sie das Systemmenü des HMI auf, um das resistive Touch-Grid neu zu kalibrieren.
