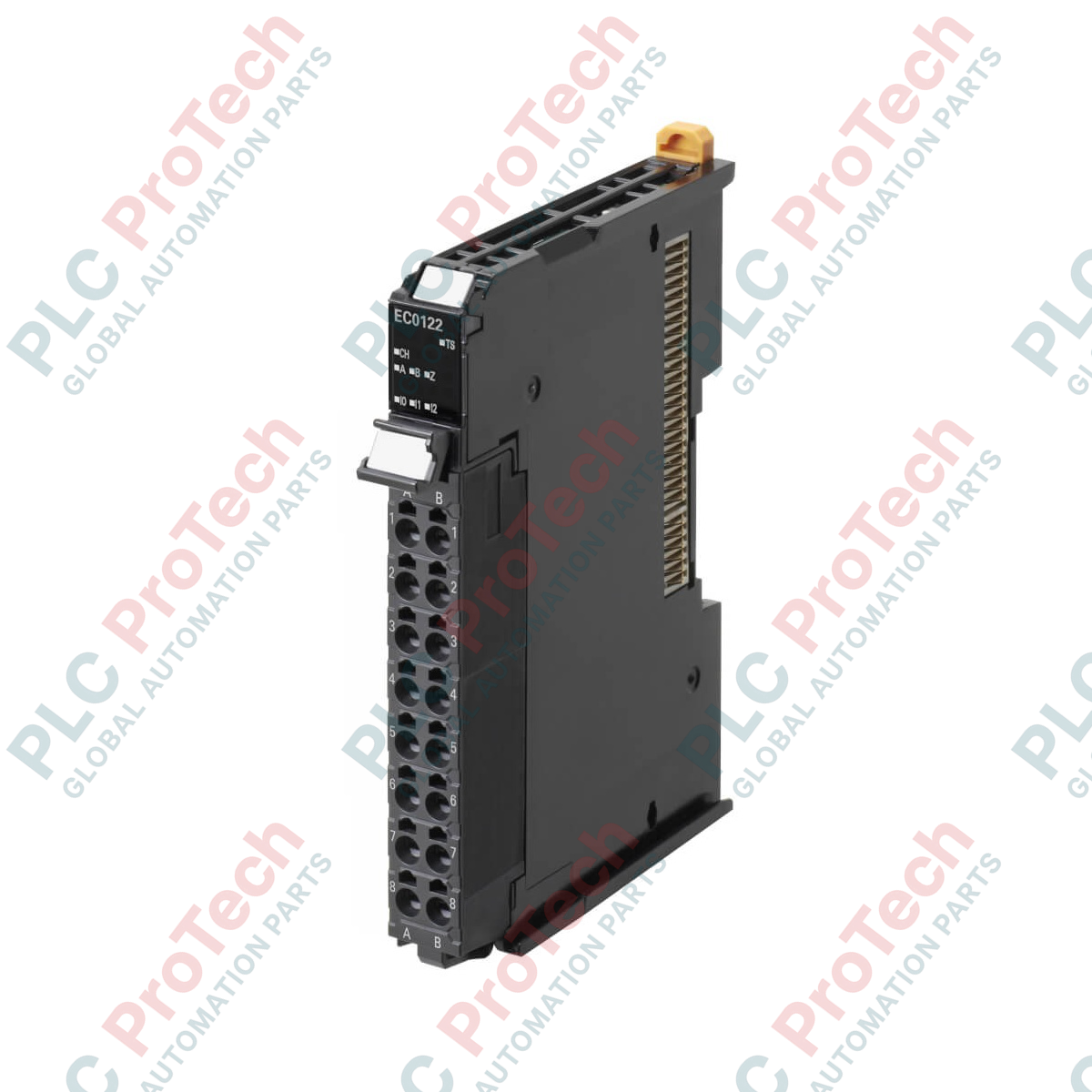

Omron NX-EC0112 Eingangseinheit für inkrementale Drehgeber der NX-Serie

SKU NX-EC0112

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Omron
Produkt-Nr.: NX-EC0112
Herkunft Japan
Produkttyp: Schnittstellenmodule für Inkrementalgeber
Zahlung: T/T, Western Union
Gewicht: 1.0 kg
Versandhafen: Xiamen
Garantie: 12 Monate

Produktbeschreibung

Beschreibung

Die Hochgeschwindigkeits-Positionsverfolgung innerhalb von EtherCAT- und SPS-Architekturen wird durch das Omron NX-EC0112, ein leistungsstarkes Positionsschnittstellenmodul der NX-Serie, ausgeführt. Dieses Modul wurde entwickelt, um präzises Feedback eines Inkrementalencoders direkt an den Regelkreis zu liefern und dadurch Verarbeitungslatenzen zu vermeiden. Dank einer robusten 16-poligen schraubenlosen Push-in-Klemmleiste gewährleistet das Gerät sichere, vibrationsbeständige elektrische Verbindungen in rauen Industrieumgebungen. Es unterstützt eine äußerst flexible Integration, sodass sich Steuerungssysteme durch mehrere Synchronisierungs- und aufgabenpriorisierte Aktualisierungsmethoden dynamisch anpassen können.

Funktionen

Encoderverfolgung über einen Kanal: Unterstützt eine umfassende Phasenüberwachung mit dedizierten Eingängen für die Phasen A, B und Z.
Zusätzliche Steuereingänge: Integriert drei 24-VDC-Spannungseingänge für externe Positionsmarkierungen oder Verriegelungssignale.
Erweiterte Aktualisierungsschemata: Unterstützt die Aktualisierung im Freilauf, synchron und aufgabenperiodenpriorisiert, um komplexen Anforderungen an das Anwendungstiming gerecht zu werden.
Werkzeuglose Installation: Der Push-in-Klemmmechanismus vereinfacht die Verdrahtung vor Ort und reduziert wartungsbedingte Ausfallzeiten.
Kompaktes Design: Die platzsparende Bauform ermöglicht eine dichte Konfiguration auf standardmäßigen DIN-Schienen.

Anwendungen

Dreh- und Linearpositionsverfolgung in automatisierten Verpackungs- und Umwickelmaschinen.
Hochgeschwindigkeitsanlagen zum Ablängen, die eine Echtzeit-Synchronisierung von Encoderimpulsen erfordern.
Sortierlinien für Förderanlagen und Positionsrückkopplungsschleifen von Materialtransportportalen.

Technische Daten

Spezifikationsparameter	Wert / Nennwert
Hersteller	Omron
Modellnummer	NX-EC0112
Serie	Positionsschnittstelle der NX-Serie
Anzahl der Kanäle	1 Kanal
Eingangssignale	Zähler (Phasen A, B, Z) + 3 externe Eingänge
Eingangsart	Spannungseingang (24 VDC)
Zähleinheit	Impulse
Methoden zur E/A-Aktualisierung	Freilaufend, synchron und aufgabenperiodenpriorisiert
Anschlussschnittstelle	Schraubenlose Klemmleiste mit Push-in-Anschlüssen (16 Klemmen)
Gerätegewicht	maximal 70 g
Versandgewicht (berechnet)	1,0 kg

Empirische Erkenntnisse aus der Entwicklung

Alternative Modelle und Kompatibilität: Das Gerät ist die Version mit 24-VDC-Spannungseingang und einseitigem Signal in der Positionsschnittstellen-Produktreihe. Wenn Ihr Systemdesign auf Encoder-Typen mit Leitungstreibern (differenzielle Schnittstellen) umgestellt wird, müssen Sie zur differenziellen Alternative (z. B. NX-EC0122) wechseln, um eine passende Hardwaresignalübertragung sicherzustellen. Stellen Sie sicher, dass Ihre Sysmac-Studio-Software mit der Firmwareversion der NX-Serien-CPU übereinstimmt, um beim ersten Einschalten Fehler in der Diagnosekommunikation zu vermeiden.

Anwendungsfehler und technische Hinweise: Da die Encodereingänge mit einer 24-VDC-Spannungslogik arbeiten, sind sie anfälliger für elektromagnetische Störungen als differentielle Leitungstreiber. Verlegen Sie die Encoder-Eingangskabel nicht im selben Installationsrohr oder Kabelkanal wie Ausgangsleitungen von Motorantrieben mit hoher Stromstärke oder AC-Stromversorgungsnetze, um Positionszittern oder Phantomzählungen zu verhindern.

Tipps zu Inbetriebnahme und Verdrahtung: Verwenden Sie für die Phasen A, B und Z hochwertige geschirmte Twisted-Pair-Kabel (STP). Verbinden Sie die Schirmleitung ausschließlich mit der Funktionserde-Klemme der NX-Serien-Backplane-Baugruppe, um einen wirksamen Ableitweg zur Minderung hochfrequenter Störungen bereitzustellen.

Installationsrichtlinien

WICHTIGER WARNHINWEIS: Stellen Sie vor Installations-, Verdrahtungs- oder Wartungsarbeiten an diesem Modul sicher, dass alle elektrischen Hauptverteiler, Stromversorgungen des Geräts und externen 24-VDC-I/O-Stromleitungen vollständig spannungsfrei sind. Die strikte Nichtbeachtung dieses Sicherheitsprotokolls kann zu einem internen dielektrischen Durchschlag der Sensorkreisschnittstellen oder zu unbeabsichtigten Maschinenbewegungen führen.

Richten Sie die Führungen des Geräts an der DIN-Schiene aus und schieben Sie das Modul gleichmäßig, bis der Schiebeverriegelungsmechanismus sicher auf der Schienenspur einrastet.

Isolieren Sie die einzelnen Feldverdrahtungsleiter auf die vom Hersteller angegebene Länge (8 bis 10 mm) ab, ohne die blanken Drahtenden zu verdrillen oder zu verzinnen.

Führen Sie den massiven Leiter oder eine Standard-Aderendhülse direkt in die schraubenlose Klemmenöffnung ein. Zum Entfernen oder Einführen von Litzen ohne Aderendhülsen drücken Sie die orangefarbene Entriegelungstaste mit einem Schlitzschraubendreher.

Stellen Sie sicher, dass der Schirm des Feldsensors sicher an der Erdungsschiene angeschlossen ist, um Signalstörungen zu minimieren.

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.

FAQ

Welche Sensoreingangstypen werden von dieser Encoder-Einheit unterstützt?

Das Modul ist mit einem einzelnen inkrementellen Encoder verbunden, der die Phasen A, B und Z unterstützt und eine 24 VDC Spannungseingabe verwendet. Es verfügt außerdem über 3 zusätzliche 24 VDC Digitaleingänge.

Welche Timing-Synchronisationsschemata können ausgewählt werden?

Es kann je nach Steuerungsanforderungen im Free-Run-Refresh-, synchronen I/O-Refresh- oder Task-Perioden-priorisierten Refresh-Protokoll betrieben werden.

Wie sieht das mechanische Anschlussprofil für die Feldverkabelung aus?

Das Gerät verfügt über einen 16-Punkt schraubenlosen Push-In-Klemmblock, der werkzeugfreies Verdrahten ermöglicht und Verbindungen gegen Vibration sichert.
