Beschreibung

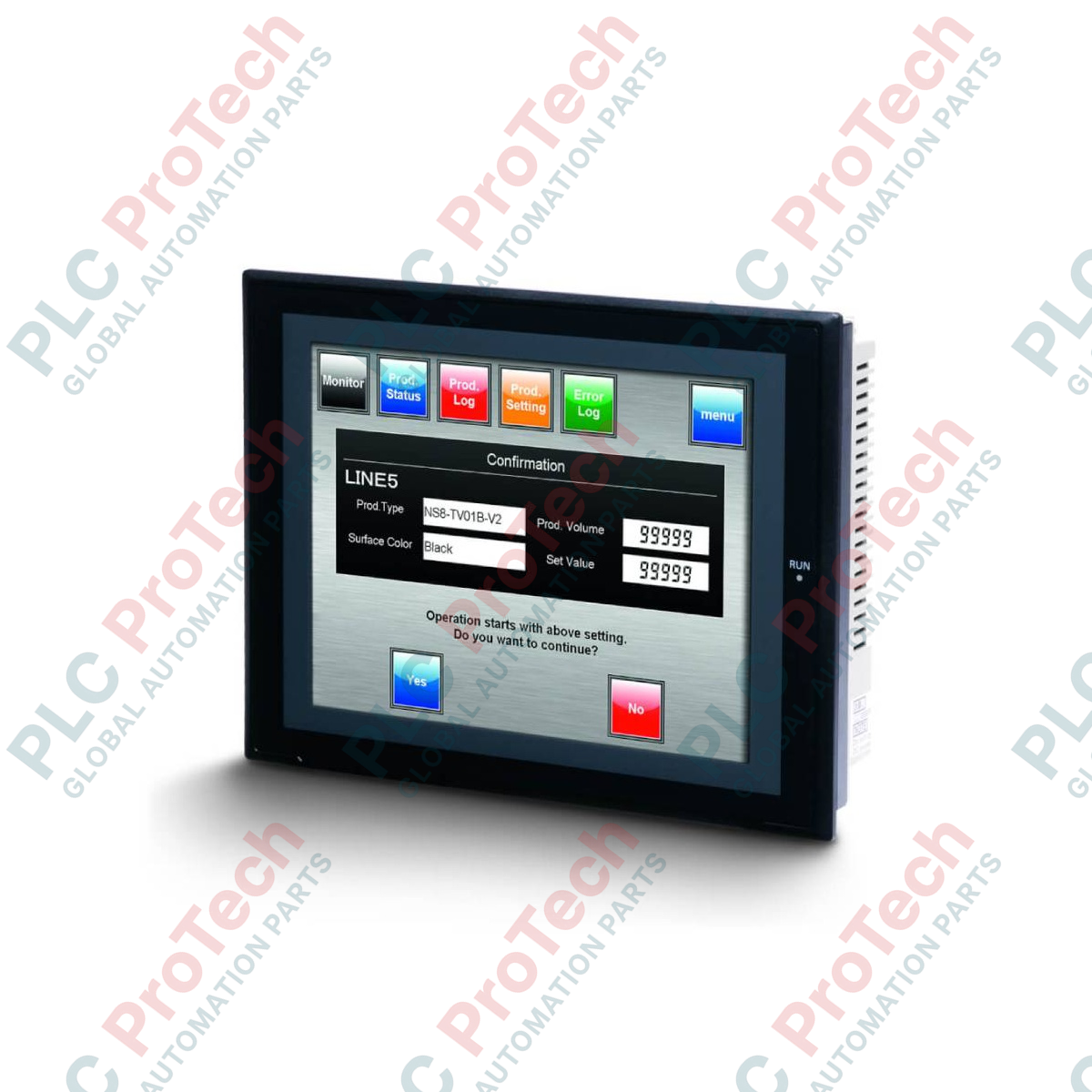

Für die Überwachung und Bedienung von Maschinen dient das Omron NS8-TV00B-V2 als robustes Bedienterminal innerhalb der NS-Serie. Dieses Gerät ermöglicht die Visualisierung über ein 8,4-Zoll-TFT-Farbdisplay mit VGA-Auflösung und eignet sich damit für komplexe Automatisierungspanels und Fertigungsumgebungen. Dank der resistiven Touchtechnologie können Bediener präzise Einstellungen vornehmen und Steuerbefehle überschreiben, auch wenn sie Arbeitshandschuhe tragen.
Merkmale
-
Gut sichtbares Display: Ausgestattet mit einem brillanten 8,4-Zoll-TFT-Farb-LCD mit Aktivmatrix und großen Betrachtungswinkeln.
-
VGA-Auflösung: Die hochauflösende Punktmatrix mit 640 x 480 Punkten sorgt für klare Textdarstellung und präzise Grafiken von Regelkreisen.
-
Resistives Touchpanel: Der langlebige analoge Resistivbildschirm ermöglicht eine flexible Gestaltung des Layouts ohne Rasterbegrenzungen.
-
Zwei serielle Anschlüsse: Zwei standardmäßige RS-232C-Kommunikationskanäle ermöglichen den gleichzeitigen Anschluss von Steuerungen, Temperaturreglern oder Peripheriedruckern.
-
Robuster Schutzrahmen: Schwarzes Industriegehäuse für anspruchsvolle Einsatzbedingungen in der Fertigung.
Anwendungen
- Schnittstellen für Hochgeschwindigkeitsverpackungsmaschinen und Sortieranlagen.
- Visualisierungs- und Überwachungsstationen für Automobilmontagezellen.
- Wasseraufbereitungsanlagen und Steuerterminals für chemische Prozesse.
- Spezielle Prüfstände und Steuerung von Klimakammern.
Technische Daten
| Parameter |
Wert |
| Hersteller |
Omron |
| Modellnummer |
NS8-TV00B-V2 |
| Displaytechnologie |
TFT-Farb-LCD mit Aktivmatrix |
| Bildschirmgröße |
8,4 Zoll |
| Auflösung |
640 x 480 Punkte (VGA) |
| Integriertes Ethernet |
Nein |
| Gehäusefarbe |
Schwarz |
| Eingangsspannung |
24 VDC |
| Normen |
cULus, CE |
| Produktgewicht |
2,0 kg |
| Versandgewicht (berechnet) |
8,0 kg (mit Schutzverpackung) |
Anschlüsse und Schnittstellen
| Anschluss / Port |
Spezifikation & Zweck |
| Serieller Anschluss A |
RS-232C (D-Sub, 9-polig, Buchse) für den Anschluss an Host/Steuerung |
| Serieller Anschluss B |
RS-232C (D-Sub, 9-polig, Buchse) für den Anschluss von Peripheriegeräten/Steuerungen |
| USB-Client-Anschluss |
Typ-B-Anschluss zur Übertragung von Bildschirmdaten aus CX-Designer |
| Erweiterungssteckplatz |
Unterstützt optionale Ethernet-Kommunikationsplatinen (NS-ETN21) oder Controller-Link-Kommunikationsplatinen |
Erkenntnisse aus der empirischen Technik
Alternative Modelle & Kompatibilität
Das NS8-TV00B-V2 ist ein direktes Upgrade für die älteren NS8-Bildschirme ohne V2 beziehungsweise mit V1. Vergewissern Sie sich beim Import bestehender Programme über CX-Designer, dass die Zielsystemkonfiguration auf die korrekte V2-Software-Engine aktualisiert ist. Für den Umstieg auf eine Ethernet-fähige Architektur ohne zusätzliches Erweiterungsmodul bietet sich das NS8-TV01B-V2 als direkter Ersatz an.
Anwendungsfallen und technische Hinweise
Da dieses Display passiv durch Konvektion gekühlt wird, muss in geschlossenen Steuerungsgehäusen unbedingt auf ausreichenden Freiraum für die Luftzirkulation geachtet werden. Die Betriebstemperatur darf 50 °C nicht überschreiten. Setzen Sie das resistive Touchscreen-Panel keiner direkten Sonneneinstrahlung aus, da örtliche Wärmeentwicklung zu einer lokalen Ausdehnung der Schutzfolie führen kann, wodurch die Touch-Koordinaten ungenau erfasst oder Tasten fälschlicherweise ausgelöst werden können.
Tipps zu Inbetriebnahme und Verkabelung
Stellen Sie bei der Erstinbetriebnahme über den USB-Type-B-Anschluss sicher, dass der Omron-USB-Gerätetreiber vor dem Anschließen unter Windows installiert ist. Verwenden Sie zur Vermeidung von Fehlern bei der seriellen Datenübertragung über lange RS-232C-Kabel doppelt abgeschirmte Twisted-Pair-Kabel und verbinden Sie die Funktionserde-Klemme (FG) direkt mit einer niederohmigen Erdung (unter 100 Ohm).
Installationsrichtlinien
KRITISCHE WARNUNG: Trennen Sie vor der Installation oder Demontage dieses Geräts alle eingehenden primären Stromversorgungen. Prüfen Sie mit einem kalibrierten Prüfgerät, dass keine Spannung anliegt, um Stromschläge, Verletzungen durch Lichtbögen oder die Zerstörung der Hardware zu verhindern.
1
Schalttafelausschnitt vorbereiten: Vergewissern Sie sich, dass die Gehäuseöffnung genau den Abmessungen der 8,4-Zoll-Schablone entspricht. Entgraten Sie alle Metallkanten, um ein Einreißen der Dichtung zu verhindern.
2
Wasserdichtung prüfen: Stellen Sie sicher, dass die durchgehend geformte wasserdichte Dichtung fest in der Nut der Frontblende sitzt, bevor Sie das Terminal in den Ausschnitt schieben, um den IP65-Schutz zu gewährleisten.
3
Montagehalterungen befestigen: Ziehen Sie die Standard-Montagehalterungen rundum gleichmäßig mit dem angegebenen Drehmoment fest. Ziehen Sie sie nicht zu fest an, da übermäßige Kraft die Frontblende verformen kann.
4
Stromanschluss: Schließen Sie die dedizierte 24-VDC-Versorgungsklemme an und achten Sie genau auf die Polaritätsmarkierungen, um Schäden an der Eingangssicherung zu vermeiden.
