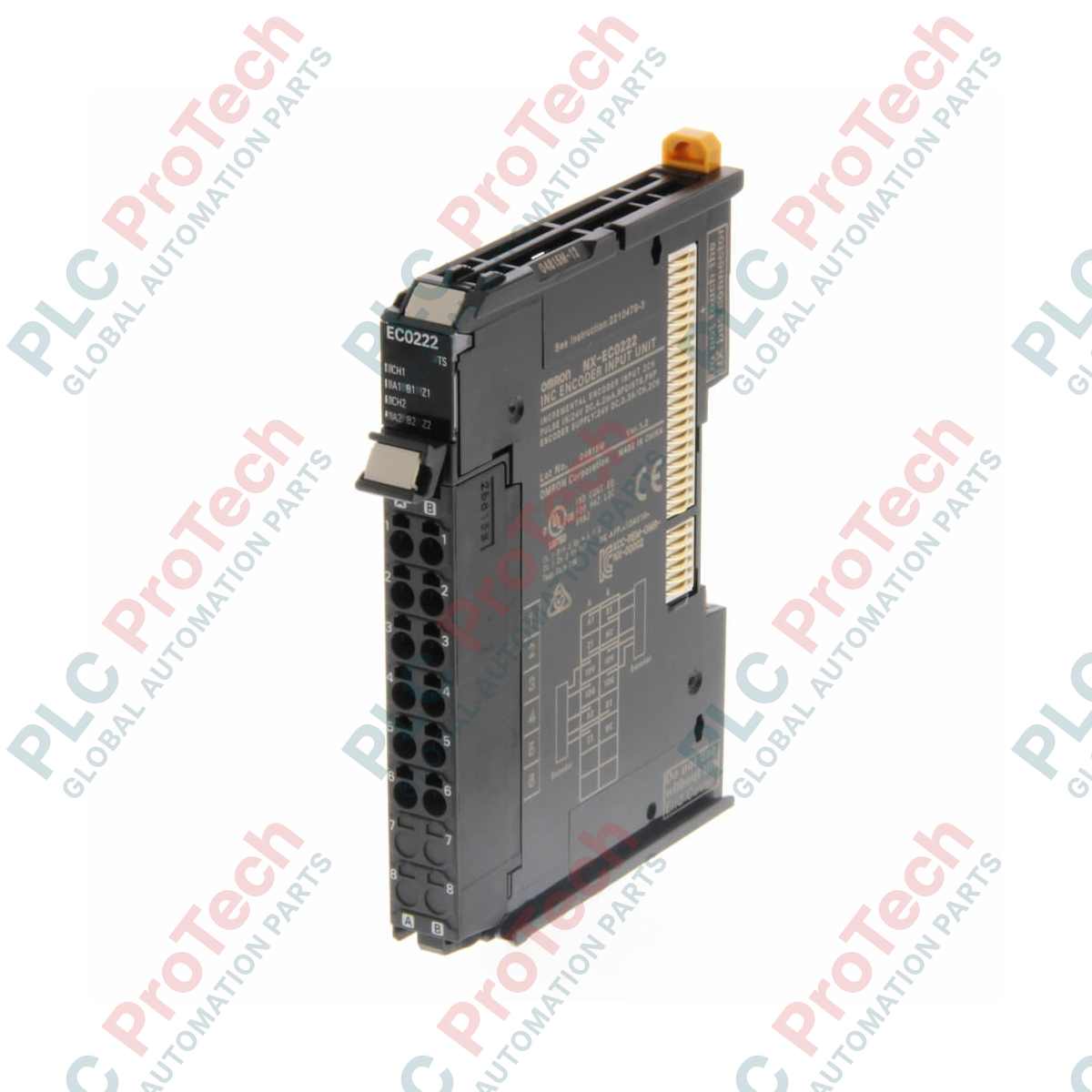

Omron NX-EC0222 Inkrementalgeber-Eingangseinheit der NX-Serie

Beschreibung

Der Omron NX-EC0222 wurde für die hochpräzise Positions- und Geschwindigkeitsverfolgung entwickelt und fungiert als leistungsstarke Inkrementalgeber-Eingangseinheit innerhalb der modularen NX-Serie-E/A-Plattform. Dieses Modul akzeptiert Hochgeschwindigkeits-Impulseingänge von Inkrementalgebern und ermöglicht eine präzise Regelung und Überwachung im geschlossenen Regelkreis bei hochsynchronisierten Bewegungsanwendungen.

Der NX-EC0222 verfügt über zwei unabhängige Kanäle, die standardmäßige Encodersignale der Phasen A, B und Z unterstützen. Durch die nahtlose Integration in Sysmac NJ/NX-Sicherheits- und Maschinenautomatisierungssteuerungen nutzt das Gerät eine synchrone E/A-Aktualisierung, um die Encoder-Erfassungszyklen direkt an die primäre Controller-Task-Periode anzupassen. Die Isolierung erfolgt über integrierte Optokoppler, die die interne Elektronik vor elektrischen Störungen und industriellen Transienten schützen.

Merkmale

• Zwei unabhängige Inkrementalgeber-Eingangskanäle.
• Unterstützt mehrere Impulseingangsmethoden: Phasendifferenzimpulse (Vervielfachung x2 oder x4), Impuls- und Richtungseingänge sowie Auf-/Abwärtsimpulseingänge.
• Ausgestattet mit einer schraubenlosen Push-in-Klemmenleiste mit 12 Klemmen für eine schnelle und zuverlässige Verdrahtung ohne Werkzeug.
• Flexible E/A-Aktualisierungsmethoden einschließlich synchroner, nach Task-Periode priorisierter und Free-Run-Aktualisierung.
• Robuste Optokoppler-Isolierung zwischen den Eingangskanälen und dem internen Bus.
• Akzeptiert 24-VDC-Spannungseingänge zur Kompatibilität mit standardmäßigen industriellen Sensoren und Encodern.

Anwendungen

• Positions- und Geschwindigkeitsrückmeldung von Servomotoren im geschlossenen Regelkreis.
• Hochgeschwindigkeits-Tracking und Synchronisierung von Förderanlagen.
• Steuerung von Rundtakttischen in Verpackungs- und Montagelinien.
• Elektronische Getriebe- und Systeme zur Erkennung von Registriermarken.

Technische Daten

Installationsrichtlinien

• Montieren Sie das Gerät auf einer standardmäßigen 35-mm-DIN-Schiene in einem Gehäuse mit mindestens Schutzart IP54, um es vor luftgetragenen Verunreinigungen zu schützen.
• Verwenden Sie für Encoder-Anschlüsse stets geschirmte, verdrillte Aderpaare, um externe elektromagnetische Störungen zu minimieren.
• Verbinden Sie den Schirm des Encoderkabels direkt mit der Funktionserde-Klemme des Schaltschranks.
• Stellen Sie sicher, dass vor der Montage, Demontage oder Verdrahtung des Moduls die gesamte Stromversorgung ausgeschaltet ist, um Stromschläge oder Schäden an den Komponenten zu vermeiden.
