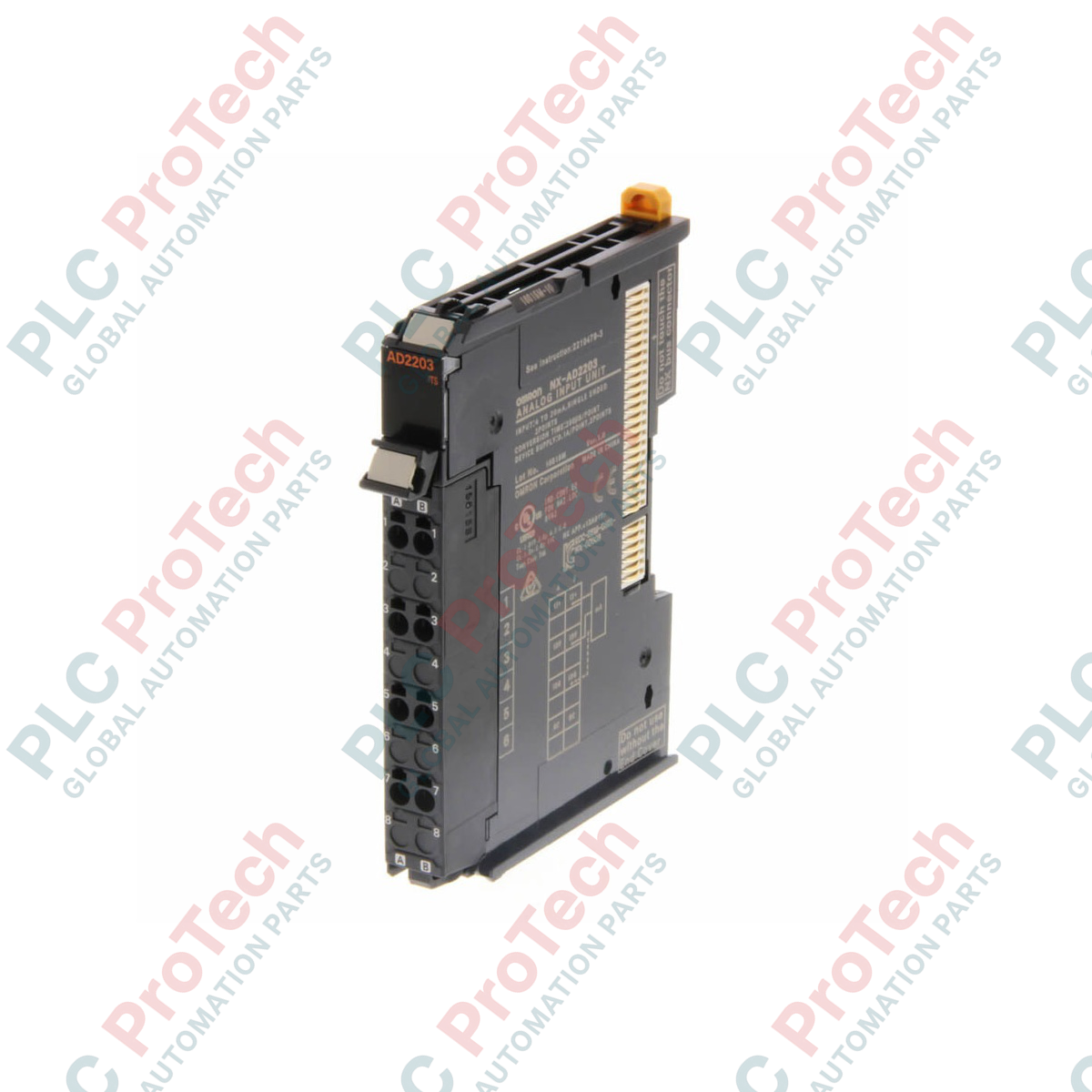

Omron NX-AD2203 Sysmac NX-Serie Analogeingangseinheit

Beschreibung

Nahtlos in die Sysmac-Automatisierungsarchitektur integriert, ermöglicht die Omron NX-AD2203 Analogeingangseinheit eine präzise, hochdichte Erfassung von Stromsignalen für verteilte industrielle Steuerungssysteme. Dieses ultrakompakte Slice-I/O-Modul verfügt über zwei Analogeingänge, die für standardmäßige 4- bis 20-mA-Stromschleifen kalibriert sind und eine direkte Anbindung an Prozessmessumformer, Durchflussmesser und Drucksensoren ermöglichen. Der direkte Betrieb am synchronen NX-Bus ermöglicht eine schnelle Datenerfassung, die mit dem Maschinensteuerungszyklus synchronisiert ist, wodurch Signaljitter reduziert und die Stabilität des Regelkreises in anspruchsvollen Anwendungen verbessert wird.

Hauptmerkmale

• Zweikanaliger Stromeingang: Zwei unabhängige massebezogene Eingänge, speziell für 4- bis 20-mA-Signale konfiguriert.
• Hohe Packungsdichte bei 12 mm Breite: Das schlanke Profil reduziert den erforderlichen Platz auf der DIN-Schiene in elektrischen Schaltschränken.
• Push-In-Plus-Technologie: Der schnelle, schraubenlose Klemmblock gewährleistet gasdichte und vibrationsfeste Verdrahtungsverbindungen.
• Synchrone I/O-Aktualisierung: Synchronisiert die Analog-Digital-Wandlungen direkt mit dem Abtastzyklus des EtherCAT-Mastercontrollers.
• Busgespeiste Effizienz: Die interne Schaltung bezieht ihre Energie direkt vom NX-Bus, sodass keine separaten externen Logikversorgungsleitungen erforderlich sind.

Anwendungen

• Prozessregelkreise zur Überwachung von Flüssigkeitsdurchfluss, Gasdruck und Behältertemperatur.
• Wasser- und Abwasserüberwachungsstationen mit ferngespeisten Messumformern mit Speisung über die Stromschleife.
• Chemikaliendosier- und Mischanlagen, die hochsynchronisierte analoge Rückmeldungen erfordern.
• HLK- und Umweltkontrollsysteme zur Überwachung der relativen Luftfeuchtigkeit und des Differenzdrucks.

Technische Daten

Anschlüsse und Schnittstellen

Der frontseitige Klemmenblock verfügt über eine federbelastete Klemmkonstruktion, die eine schnelle Verdrahtung ermöglicht und einen wartungsfreien Betrieb bei starken mechanischen Vibrationen gewährleistet.

Empirische technische Erkenntnisse

Alternative Modelle und Kompatibilität

Das NX-AD2203 ist speziell für standardmäßige 4 bis 20 mA-Stromschleifen ausgelegt. Wenn Ihre Feldsensoren 0 bis 20 mA oder reine Spannungssignale (z. B. 0 bis 10 VDC) ausgeben, müssen Sie das alternative NX-AD2603 oder das für Spannungssignale vorgesehene NX-AD2204 verwenden. Sicherstellen, dass Ihre Sysmac-Studio-Software auf Version 1.10 oder höher aktualisiert ist, damit dieses Modul im EtherCAT-Koppler-Netzwerk ohne Firmwarefehler registriert und konfiguriert werden kann.

Anwendungsfehler und technische Hinweise

Da dieses Modul seine primäre Betriebsspannung direkt über den internen NX-Bus bezieht, wird sein gemeldeter E/A-Stromverbrauch mit 0.00 A angegeben. Daher muss die Schleifenversorgung für Ihre 2-Leiter-Feldtransmitter über einen externen 24-VDC-Hilfsstromverteilungsblock bereitgestellt werden. Nicht versuchen, die Transmitterschleifenversorgung direkt über die Klemmen des NX-AD2203 zu beziehen, da das Modul keine interne Transmitter-Stromversorgung besitzt.

Tipps zur Inbetriebnahme und Verdrahtung

Damit die Messung mit einer Auflösung von 1/8000 in Umgebungen mit hoher elektromagnetischer Störung (z. B. in der Nähe aktiver Frequenzumrichter) rauschfrei bleibt, immer geschirmte Twisted-Pair-Kabel (STP) für die Analogeingangsleitungen verwenden. Die Kabelschirme direkt an die Schirmklemmen B5 oder B7 des Moduls anschließen. Bei Anschlüssen mit massiven Leitern oder Adern mit Aderendhülsen diese ohne Werkzeug direkt in die Push-In-Plus-Klemme einführen; zum Lösen einen kleinen Schlitzschraubendreher am orangefarbenen Entriegelungsknopf verwenden.
