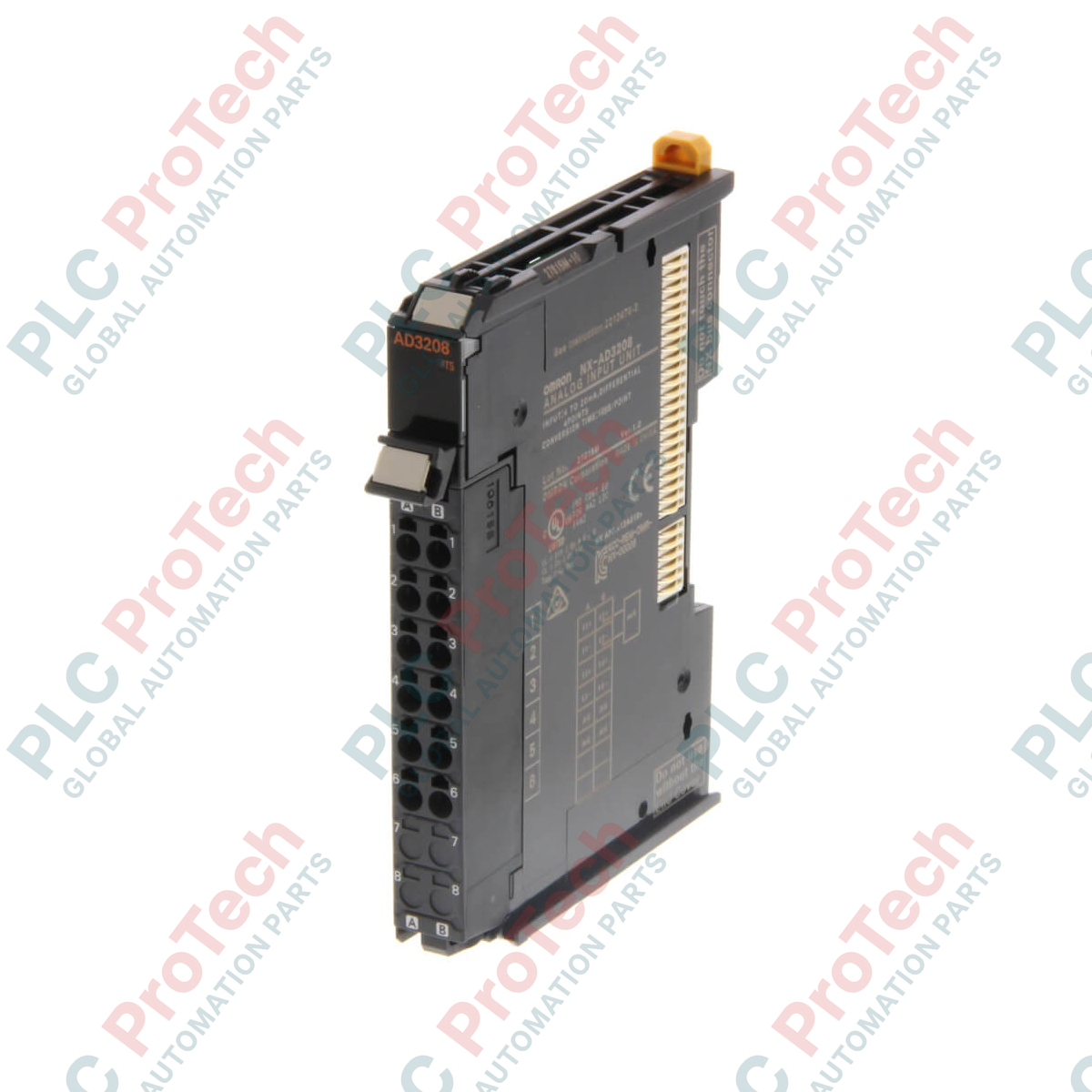

Omron NX-AD3208 NX-Serie Analogeingangseinheit

SKU NX-AD3208ÿ

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Omron
Produkt-Nr.: NX-AD3208ÿ
Herkunftsland:Japan
Produkttyp: Analogeingangsmodule
Zahlung: T/T, Western Union
Gewicht: 70g
Abmessungen: 12 (W) x 100 (H) x 71 (D) mm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Für die synchrone Integration in Sysmac-Maschinensteuerungsarchitekturen bietet das Omron NX-AD3208 eine schnelle Stromüberwachung mit hoher Auflösung für anspruchsvolle industrielle Anwendungen. Dieses Analogeingangsmodul verarbeitet vier differentielle Stromkanäle und nutzt einen präzisen Eingangsbereich von 4 bis 20 mA zur Überwachung wichtiger Feldtransmitter. Mit einer herausragenden Wandlungsgeschwindigkeit von 10 Mikrosekunden pro Punkt und einer Auflösung von 1/30000 liefert das Modul äußerst präzise Rückmeldungen zur Unterstützung der Prozessoptimierung in Echtzeit und synchronisierter Bewegungsregelkreise.

Merkmale

Vier Differenzkanäle: Unterstützt vier separate Stromeingangskreise mit Differenzmessung, um die Störanfälligkeit zu minimieren.
Hohe Auflösung: Wertet eingehende 4- bis 20-mA-Signale bis auf 1/30000 des Endwerts aus und ermöglicht so außergewöhnliche Genauigkeit.
Schneller Wandlungszyklus: Wandelt Signale mit einer Rate von 10 Mikrosekunden pro Punkt um und verringert so die Latenz des Regelkreises insgesamt.
Flexible Aktualisierungsmethoden: Unterstützt sowohl die synchrone E/A-Aktualisierung als auch die Free-Run-Aktualisierung, um sich an bestimmte Netzwerk-Aktualisierungsgeschwindigkeiten anzupassen.
Werkzeuglose Verbindung: Die 12-polige, schraubenlose Push-in-Klemmleiste beschleunigt die Installation vor Ort und minimiert Verdrahtungsfehler.

Anwendungen

Kontinuierliche Durchflussüberwachung und Rückkopplungsschleifen für die Ventilposition.
Hochgeschwindigkeits-Druckmessung in hydraulischen und pneumatischen Maschinen.
Füllstandsüberwachung in Prozesstanks und Verteilungssystemen.
Mehrere koordinierte Maschinenlinien in EtherCAT-Netzwerken.

Technische Daten

Hersteller	Omron
Modell	NX-AD3208
Eingangstyp	Analoger Stromeingang
Anzahl der Eingänge	4 Kanäle
Eingangsbereich	4 bis 20 mA
Auflösung	1/30000
Wandlungszeit	10 µs pro Punkt
Eingangsmethode	Differenzeingang
E/A-Aktualisierungsmethode	Umschaltung zwischen synchroner E/A-Aktualisierung und Free-Run-Aktualisierung
Externe Anschlüsse	12-polige schraubenlose Klemmleiste
Anzeigen	TS-Anzeige
Eingangswandlungsbereich	-5 % bis 105 % (Endwert)
Absoluter maximaler Eingangswert	+/-30 mA
Eingangsimpedanz	250 Ohm
Genauigkeit (bei 25 °C)	+/-0,1 % (Endwert)
Genauigkeit (0 bis 55 °C)	+/-0,2 % (Endwert)
Isolationsmethode	Zwischen Eingang und NX-Bus: Stromversorgung = Transformator, Signal = digitaler Isolator (keine Isolation zwischen einzelnen Eingängen)
Isolationswiderstand	Mindestens 20 MOhm zwischen isolierten Stromkreisen (bei 100 VDC)
Spannungsfestigkeit	510 VAC zwischen isolierten Stromkreisen für 1 Minute (Ableitstrom max. 5 mA)
Leistungsaufnahme	An CPU oder Kommunikationssteuereinheit angeschlossen: max. 1,30 W An Kommunikationskoppler angeschlossen: max. 0,95 W
Modulabmessungen	12 mm (W) x 100 mm (H) x 71 mm (T)
Modulgewicht	0,07 kg
Versandgewicht (berechnet)	1,00 kg

Alternative Modelle & Kompatibilität

Der NX-AD3208 lässt sich nahtlos in CPU-Einheiten der NX-Serie, Kommunikationskopplereinheiten (z. B. den EtherCAT-Koppler NX-ECC) und Kommunikationssteuereinheiten der NX-Serie integrieren. Prüfen Sie bei der Konfiguration komplexer Steuerungsarchitekturen unbedingt die Gesamtleistungsgrenzen des NX-Busses, da dieses Modell je nach Hostgerät bis zu 1,30 W aufnimmt. Bei spannungsbasierten Architekturen finden Sie in den Modellen der NX-AD36-Serie das passende Gegenstück, um Verdrahtungsfehler zu vermeiden.

Anwendungsfehler & technische Hinweise

Bitte beachten Sie, dass beim NX-AD3208 keine galvanische Trennung zwischen den einzelnen Eingangskanälen besteht. Eine Trennung ist nur zwischen der Eingangsschaltung und dem internen NX-Bus vorgesehen (über Transformator und digitale Isolatoren). Da die einzelnen Eingangskanäle eine gemeinsame interne Referenz verwenden, müssen Sie sicherstellen, dass alle externen Schleifensender entweder schleifengespeist oder extern ordnungsgemäß isoliert sind, um Erdschleifen und fehlerhafte Messwerte zu vermeiden. Der absolute maximale Strom pro Kanal beträgt +/-30 mA; eine Überschreitung kann zu thermischen Schäden an den internen Präzisions-Messwiderständen mit 250 Ohm führen.

Installationsrichtlinien

KRITISCHE WARNUNG

Trennen Sie vor der Montage, dem Ausbau oder der Verdrahtung eines NX-Serienmoduls sämtliche Stromversorgungen. Wird der Hauptbus und die externen Stromschleifen nicht spannungsfrei geschaltet, kann dies zur Zerstörung der Hardware oder zu einer unerwarteten Systemaktivierung führen.

1

Haken Sie den oberen Haken des NX-AD3208 in die DIN-Schiene ein und drücken Sie das Modul fest nach unten, bis es sicher einrastet.

2

Stellen Sie sicher, dass die Pins des seitlichen Steckverbinders korrekt in die benachbarte CPU, den Koppler oder das angrenzende NX-Modul eingreifen, um eine zuverlässige Kommunikation zu gewährleisten.

3

Bereiten Sie Massivdraht oder feindrähtige Leiter mit Aderendhülsen (0,25 bis 1,5 mm²) vor. Führen Sie den Draht direkt in die schraubenlosen Klemmen ein, um eine sichere Verbindung ohne Werkzeug herzustellen.

4

Schließen Sie geschirmte Twisted-Pair-Kabel an, um elektromagnetische Störungen zu vermeiden, und erden Sie die Abschirmung gemäß den EMV-Eindämmungsrichtlinien Ihres Werks.

FAQ

Wie hoch ist der maximale Eingangsstrom pro Kanal des NX-AD3208?

Der absolute maximale Eingangsstrom beträgt +/-30 mA. Eine Überschreitung dieses Grenzwerts kann zu einer thermischen Überlastung und dauerhaften Schäden an den internen 250-Ohm-Strommesswiderständen führen.

Sind die einzelnen Kanäle des NX-AD3208 voneinander isoliert?

Nein. Zwischen den Eingangsklemmen und dem NX-Bus besteht zwar eine galvanische Trennung mit 510 VAC, zwischen den einzelnen Eingangskanälen gibt es jedoch keine Isolation. Sie haben eine gemeinsame Messreferenz.

Welche Drahtquerschnitte sind mit der schraubenlosen Klemmleiste kompatibel?

Die schraubenlose Klemmleiste mit 12 Anschlüssen nimmt massive Drähte oder mit Aderendhülsen versehene Litzen mit Querschnitten von 0,25 bis 1,5 mm² auf.

Versorgt der NX-AD3208 aktive 2-Draht-Transmitter mit E/A-Strom?

Nein, dieses Modul verfügt über keine Anschlüsse für eine aktive E/A-Stromversorgung. Angeschlossene Transmitter müssen über die Stromschleife oder eine externe 24-VDC-Stromversorgung gespeist werden.
