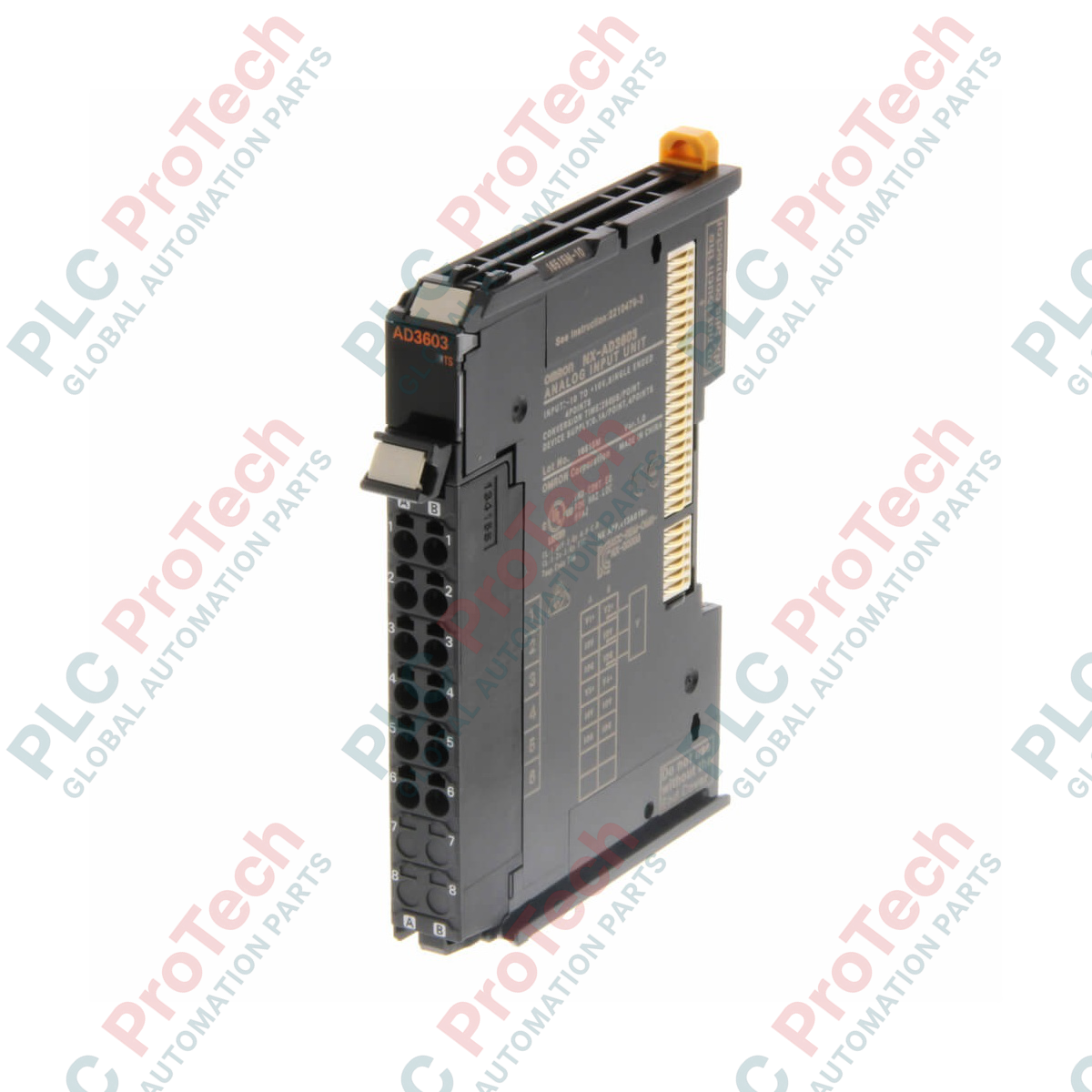

Der Omron NX-AD3603 ermöglicht eine schnelle Analog-Digital-Wandlung innerhalb von Sysmac-Automatisierungsarchitekturen und verarbeitet vier Kanäle mit Single-Ended-Spannungssignalen in Echtzeit per SPS. Dieses hochdichte Analogeingangsmodul arbeitet nahtlos am NX-Bus und ermöglicht eine schnelle Signalerfassung für Bewegungssteuerung, Prozessüberwachung und allgemeine Industrieautomatisierung. Dank der werkzeuglosen Push-in-Klemmentechnik verkürzt es die Zeit für die Inbetriebnahme vor Ort und gewährleistet gleichzeitig eine hohe elektrische Verbindungsstabilität unter Vibrationseinwirkung.
| Spezifikationsparameter | Wert / Nennwert |
|---|---|
| Hersteller | Omron |
| Modellnummer | NX-AD3603 |
| Anzahl der Punkte | 4 |
| Eingangsbereich | minus 10 V bis plus 10 V |
| Auflösung | 1/8000 |
| Wandlungszeit | 250 Mikrosekunden / Punkt |
| Eingangsmethode | Single-Ended |
| E/A-Aktualisierungsmethode | Freilauf-Aktualisierung |
| Genauigkeit (bei 25 degC) | plus/minus 0,2 Prozent (Endwert) |
| Genauigkeit (0 bis 55 degC) | plus/minus 0,4 Prozent (Endwert) |
| Eingangsimpedanz | Mindestens 1 MOhm |
| Absoluter Maximalwert | plus/minus 15 V |
| Isolationsmethode | Zwischen Eingang und NX-Bus: Transformator (Stromversorgung), digitaler Isolator (Signal). Keine Isolierung zwischen den Eingängen. |
| Isolationswiderstand | Mindestens 20 MOhm (bei 100 VDC) zwischen isolierten Stromkreisen |
| Leistungsaufnahme | Maximal 1,35 W (bei Verbindung mit der CPU); maximal 1,10 W (bei Verbindung mit dem Koppler) |
| Klemmen | 12-polige, schraubenlose Klemmenleiste |
| Abmessungen (B x H x T) | 12 mm x 100 mm x 71 mm |
| Gerätegewicht | 0,07 kg |
| Versandgewicht (berechnet) | 1,00 kg |
Das NX-AD3603 ist für bipolare Spannungsanwendungen (minus 10 V bis plus 10 V) optimiert. Wenn Ihre Anwendung differentielle Eingänge oder eine höhere Isolation zwischen den Eingängen erfordert, ziehen Sie das NX-AD3203 in Betracht, das über differentielle Eingangsstrukturen verfügt. Dieses Modul ist mit allen CPUs der Omron NX-Serie, EtherCAT-Kopplereinheiten und EtherNet/IP-Kopplereinheiten kompatibel. Die Parametrierung muss über die Software Sysmac Studio erfolgen.
Da dieses Modul über eine Single-Ended-Auslegung verfügt, teilen sich alle vier Eingangskanäle eine gemeinsame interne Signalmasse (keine galvanische Trennung zwischen den einzelnen Eingangskanälen). Wenn die externen Sensoren mit unterschiedlichen Massepotenzialen verbunden sind, können leicht Masseschleifen entstehen. Um Messfehler oder Schäden am Modul zu vermeiden, stellen Sie sicher, dass alle Signalmasseleitungen auf einen einzigen gemeinsamen Systempunkt bezogen sind, oder verwenden Sie für einzelne Leitungen externe Signaltrenner.
Verwenden Sie für analoge Signalverbindungen stets abgeschirmte, verdrillte Paarkabel, um hochfrequente Störungen durch nahegelegene Frequenzumrichter zu unterdrücken. Erden Sie den Kabelschirm ausschließlich auf der Seite des Schaltschrankgehäuses (Einpunkterdung), um zirkulierende Erdströme zu vermeiden. Verwenden Sie für die schraubenlosen Federklemmen Aderendhülsen mit einer Länge der Isolierhülse von 8 mm bis 10 mm, um ein zuverlässiges Einführen zu gewährleisten.
Trennen Sie vor der Installation, dem Ausbau oder der manuellen Verdrahtung des Moduls sämtliche Stromversorgungen des NX-Busses, der zusätzlichen I/O-Versorgung und der Feldgeräte. Wird das gesamte System nicht vollständig spannungsfrei geschaltet, kann dies zu strukturellen Schäden an den Schnittstellensteckverbindern des NX-Busses, zur Verfälschung interner Parameter oder zu einem Stromschlag führen.
Richten Sie die oberen und unteren Führungshaken des Moduls NX-AD3603 an der Schiene des angrenzenden Moduls auf der DIN-Schiene aus.
Schieben Sie das Modul gerade in Richtung der angrenzenden Einheit, bis Sie ein deutliches Klicken hören, das bestätigt, dass die NX-Bus-Steckverbinder vollständig eingerastet sind.
Führen Sie Ihre abisolierten Drähte oder mit Aderendhülsen versehenen Anschlüsse direkt in die schraubenlosen Federklemmen ein, bis die Klemme einrastet. Überprüfen Sie die sichere mechanische Verbindung durch einen vorsichtigen Zugtest.
