Beschreibung

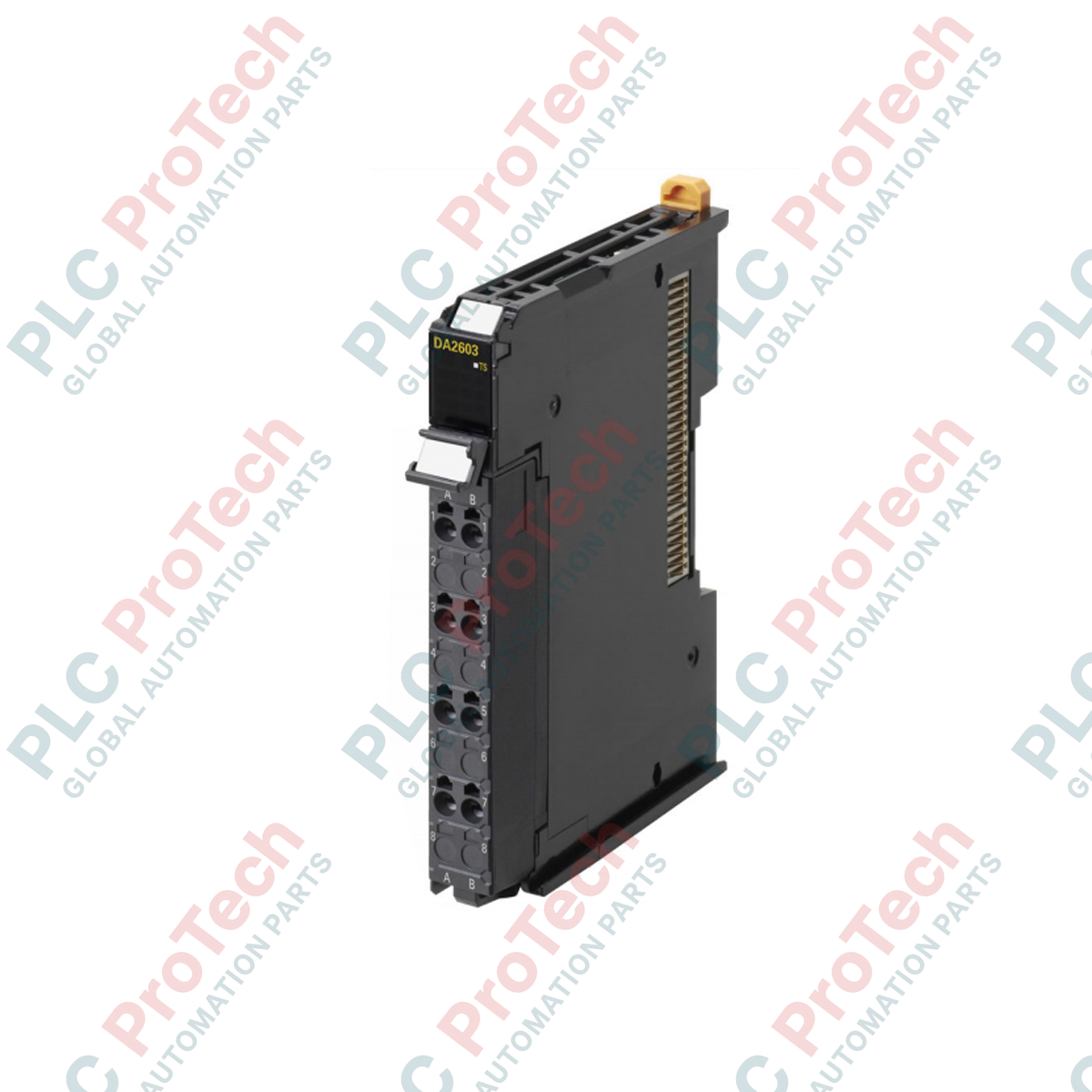

Das Analogausgangsgerät Omron NX-DA2603 ermöglicht eine präzise Spannungsregelung innerhalb der Sysmac-Automatisierungsplattform und liefert zuverlässige, hochdichte Analogsignale in einem platzsparenden 12-mm-Formfaktor. Das Modul wurde für die nahtlose Integration mit CPU-Einheiten der NX-Serie oder EtherCAT-Kopplereinheiten entwickelt und bietet zwei Ausgänge in einem Bereich von -10 bis +10 V. Dank der optimierten Free-Run-Aktualisierungsmethode gewährleistet das Modul eine gleichbleibende Signalqualität bei kontinuierlicher Verarbeitung und bietet zugleich eine robuste galvanische Trennung vom Systembus, um empfindliche übergeordnete Logiksteuerungen zu schützen.
Hauptmerkmale
- Zweifach-Spannungsausgang (-10 bis +10 V) mit unabhängiger Kanalkonfiguration.
- Free-Run-Aktualisierungsmechanismus für eine stabile, kontinuierliche Signalwandlung.
- Integrierte TS-Status-LED zur sofortigen Diagnose des Betriebszustands vor Ort.
- Hochwertige Isolationsbarriere mit Leistungstransformatoren und digitalen Signalisolatoren.
- Ultraschlankes Gehäuseprofil mit 12 mm Breite, das den Platz auf der DIN-Schiene in kompakten Schaltschränken optimal nutzt.
- Werkzeugloses Push-in-Plus-Klemmenblocksystem für schnelle, vibrationsbeständige Feldverdrahtung.
Anwendungen
- Proportionalregelung von Hydraulikventilen und pneumatischen Druckreglern.
- Drehzahlsollwertvorgabe für Frequenzumrichter (VFDs) und Servoregler.
- Analoges Eingangssignal an externe Datenerfassungs- und Anlagenüberwachungssysteme weiterleiten.
- Sollwertverteilung an lokale Temperaturregelkreise.
Technische Daten
| Parameter |
Spezifikationswert |
| Hersteller |
Omron |
| Modell-/Artikelnummer |
NX-DA2603 |
| Serie |
Sysmac NX-Serie |
| Ausgangspunkte |
2 Punkte |
| Ausgangsbereich |
-10 bis +10 V |
| E/A-Aktualisierungsmethode |
Free-Run-Aktualisierung |
| Isolationsmethode |
Zwischen Eingang und NX-Bus: Stromversorgung = Transformator, Signal = Digitalisolator (keine kanalweise Isolation) |
| Isolationswiderstand |
Mindestens 20 MOhm zwischen isolierten Stromkreisen (bei 100 VDC) |
| Spannungsfestigkeit |
510 VAC zwischen isolierten Stromkreisen für 1 Minute (Leckstrom: max. 5 mA) |
| E/A-Stromversorgung |
Versorgung über den NX-Bus |
| Abmessungen (W x T x H) |
12 mm x 71 mm x 100 mm (berechnet) |
| Versandgewicht (berechnet) |
0,25 kg |
Installationsrichtlinien
KRITISCHE WARNUNG: Stromschlaggefahr
Stellen Sie sicher, dass die Hauptstromversorgungen sowohl des NX-Busses als auch der Feldgeräte vollständig abgeschaltet sind, bevor Sie das Modul montieren, entfernen oder verdrahten. Die Nichtbeachtung dieser Vorschrift kann zu irreversiblen Schäden an den internen Logikkomponenten oder zu unerwartetem Verhalten der Feldgeräte führen.
1
Richten Sie die seitlichen Verbindungsschienen des Moduls an der benachbarten NX-Einheit auf der DIN-Schiene aus.
2
Schieben Sie den NX-DA2603 fest auf die DIN-Schiene, bis Sie ein hörbares Klicken vernehmen. Dies zeigt an, dass der Busstecker vollständig eingerastet ist.
3
Verdrahten Sie die Signalleitungen mit Aderendhülsen an den Push-in-Plus-Klemmen. Verbinden Sie die Signalabschirmung mit einer Funktionserde-Schiene, um hochfrequente Störungen zu minimieren.
