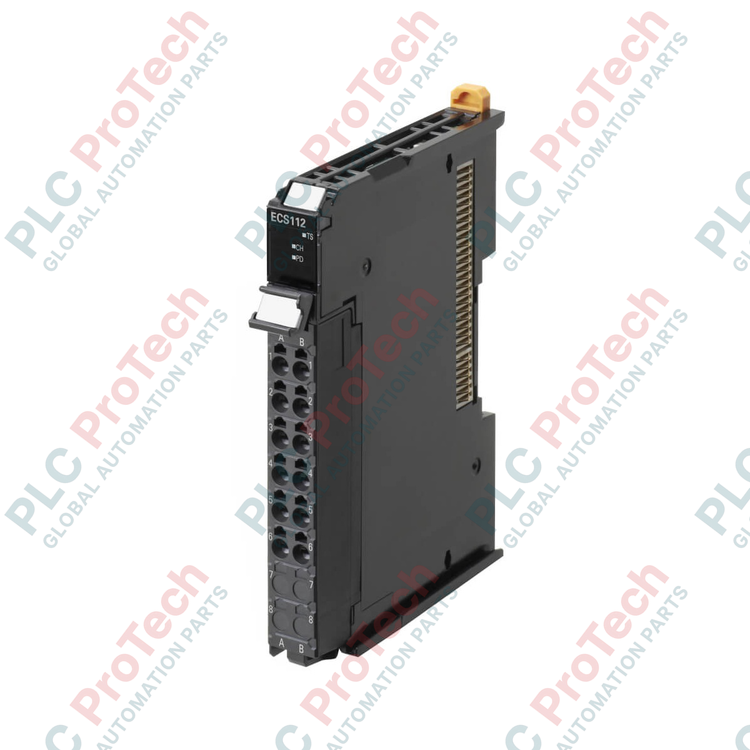

Omron NX-ECS112 SSI-Eingangseinheit der NX-Serie

SKU NX-ECS112

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: Omron

  • Produkt-Nr.: NX-ECS112

  • Herkunftsland:Japan

  • Produkttyp: SSI-Eingangsmodule

  • Zahlung: T/T, Western Union

  • Gewicht: 1000g

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Beschreibung

Das Omron NX-ECS112 wurde für die nahtlose Integration in leistungsstarke Bewegungssteuerungsarchitekturen entwickelt und liefert präzise absolute Positionsrückmeldungen von Dreh- und Linearencodern über eine einkanalige synchrone serielle Schnittstelle (SSI). Dieses Modul wird über den Backplane-Bus der NX-Serie direkt an Sysmac-NJ/NX-Maschinensteuerungen angeschlossen und gewährleistet eine deterministische Datenerfassung in komplexen Mehrachssystemen. Dank der physikalischen Schicht gemäß der Norm EIA RS-422-A bietet das Gerät eine ausgezeichnete Störfestigkeit und Signalintegrität auch bei langen Feldleitungen. Das Modul wird vollständig in Sysmac Studio konfiguriert und unterstützt flexibel anpassbare Aktualisierungsparameter, sodass Maschinenbauingenieure die Zykluszeiten für dynamische Positionierungsaufgaben optimieren können.

Merkmale

  • Hohe Baudraten: Unterstützt flexible Übertragungsgeschwindigkeiten von 100 kHz, 200 kHz, 300 kHz, 400 kHz, 500 kHz, 1,0 MHz, 1,5 MHz und 2,0 MHz.
  • Flexible Aktualisierungsverfahren: Zur Anpassung an die Zyklen des Controllers können Aktualisierungen im Free-Run-Modus, synchrone E/A-Aktualisierungen oder Aktualisierungen mit Priorisierung der Aufgabenperiode ausgewählt werden.
  • Konfigurierbarer Datenrahmen: Unterstützt absolute Datenlängen von bis zu 32 Bit und ermöglicht die unabhängige Zuordnung von Ein-Umdrehungs-, Mehr-Umdrehungs- und Hardware-Statusbits.
  • Umwandlung auf Hardwareebene: Unterstützt die unveränderte Übertragung von Rohdaten, die Umwandlung in Binärcode oder die Umwandlung von Gray- in Binärcode, um verschiedene Encoder-Ausgänge abzudecken.
  • Werkzeuglose Push-in-Anschlüsse: Verfügt über einen hochdichten, schraubenlosen 12-poligen Frontsteckverbinder für sichere, vibrationsfeste Anschlüsse.
  • Optokoppler/digitale Isolation: Bietet eine robuste digitale Isolation zwischen der internen Logikschaltung und den externen feldseitigen Signalen.

Anwendungen

  • Echtzeit-Rückmeldung absoluter Positionen für die Koordinatenpositionierung von Portalachsen.
  • Regelung mit geschlossenem Regelkreis für automatisierte Lager- und Bereitstellungssysteme (ASRS).
  • Synchronisierung von Rundschalttischen in Hochgeschwindigkeits-Verpackungslinien.
  • Positionsüberwachung für schwere industrielle Metallstanz- und Pressmaschinen.

Technische Daten

Parameter Spezifikationswert
Hersteller Omron Corporation
Modellnummer NX-ECS112
Produktserie Positionsschnittstelle der NX-Serie
Anzahl der Kanäle 1 Kanal
Physikalische Schnittstelle Synchrone serielle Schnittstelle (SSI)
Taktausgangspegel EIA-RS-422-A-Leitungstreiberpegel (C+, C-)
Dateneingangspegel EIA-RS-422-A-Leitungsempfängerpegel (D+, D-)
Maximale Datenlänge 32 Bit (konfigurierbare Zuordnung)
Codierungsformat Keine Umwandlung, Binärcode, Gray-Code
Baudraten 100 kHz, 200 kHz, 300 kHz, 400 kHz, 500 kHz, 1,0 MHz, 1,5 MHz, 2,0 MHz
Isolationsverfahren Digitaler Isolator
Anschlussart Schraubenlose Push-in-Klemme (12 Anschlüsse)
Nettogewicht des Moduls 65 g
Versandgewicht 1,00 kg

Anschlüsse und Schnittstellen

Klemmenbezeichnung Signalname Funktionszuordnung
A1 / A2 C+ / C- SSI-Taktsignalausgang (Differenzleitungstreiber)
B1 / B2 D+ / D- SSI-Dateneingang (Differentialempfänger)
A3 / B3 +V / -V Externer Sensoreingang für die Stromversorgung (24 V DC)
A4 / B4 IOV / IOG E/A-Stromversorgung (zur Spannungsversorgung der Sensoren)
A5 / B5 NC Keine Verbindung (offen lassen)
A6 / B6 SHIELD Anschlusspunkt für den Schirm der Funktionserde (FG)

Erkenntnisse aus der Praxis

Alternative Modelle und Kompatibilität

Beachten Sie bei der Migration älterer Architekturen auf die NX-Plattform, dass das NX-ECS112 ausdrücklich für absolute SSI-Encoder ausgelegt ist. Verwenden Sie für inkrementelle Rückmeldungen stattdessen die Impulseingangsmodule NX-EC0112 oder NX-EC0212. Für eine deterministische synchrone E/A-Aktualisierung muss das NX-ECS112 mit einer EtherCAT-Kopplereinheit (z. B. NX-ECC203) verbunden sein, die an eine Master-Steuerung mit DC-Unterstützung (Distributed Clocks) angeschlossen ist. Bei Verwendung mit Standard-EtherNet/IP-Kopplern ist die Aktualisierung dagegen strikt auf die Modi „Free-Run“ oder „Task Period“ beschränkt.

Fallstricke bei der Anwendung und technische Hinweise

Achten Sie genau auf die Kabellängen und die gewählten Baudraten. RS-422-A ist zwar sehr zuverlässig, doch bei höheren Frequenzen wird die Signallaufzeit kritisch. Bei einem Betrieb mit 2,0 MHz ist die maximale physische Encoder-Kabellänge auf etwa 10 Meter begrenzt. Wenn die Kabellänge 100 Meter überschreitet, begrenzen Sie die Baudrate in Sysmac Studio auf 100 kHz. Werden SSI-Leitungen im selben Kabelkanal wie Hochspannungsleitungen für Servoantriebe verlegt, können Gleichtaktstörungen auftreten, die sich in sporadischen Fehlern durch Sprünge der absoluten Position äußern können.

Tipps zur Inbetriebnahme und Verdrahtung

Verwenden Sie für die Adernpaare C+/C- und D+/D- stets hochwertige, verdrillte und abgeschirmte Kabel, um Übersprechen zu minimieren. Der Kabelschirm muss direkt an den dafür vorgesehenen SHIELD-Klemmen (A6 oder B6) des Geräts NX-ECS112 angeschlossen werden. Diese sind über den DIN-Schienenhaken mit der Funktionserde des Schaltschranks verbunden. Prüfen Sie vor dem ersten Einschalten, ob die Logikversorgungsspannung des Encoders mit dem externen +V/-V-Eingangskreis übereinstimmt, um Schäden an der digitalen Isolationsbarriere zu vermeiden.

Installationsrichtlinien

WICHTIGER WARNHINWEIS: Trennen Sie vor dem Ein- oder Ausbau des Moduls NX-ECS112 alle primären und zusätzlichen Stromquellen von der SPS-Rückwand und den externen E/A-Schaltkreisen. Werden die Stromquellen nicht getrennt, kann dies zu dauerhaften Hardwareschäden, beschädigtem Systemspeicher oder unbeabsichtigter Maschinenbetätigung beim Einstecken im laufenden Betrieb führen.
1

Richten Sie die obere und untere Führungsschiene des Moduls NX-ECS112 an der benachbarten NX-Einheit auf der DIN-Schienenbaugruppe aus.

2

Schieben Sie das Modul fest zur Rückwand, bis der seitliche Steckverbinder hörbar einrastet. Vergewissern Sie sich, dass das Gerät sicher auf der DIN-Schiene verriegelt ist.

3

Bereiten Sie einen Massivdraht oder eine Litze mit Aderendhülse vor (0,25 mm bis 1,5 mm²). Führen Sie ihn ohne Werkzeug direkt in die schraubenlosen Klemmen ein.

4

Zum Lösen von Drähten oder Einführen von Litzen ohne Aderendhülse halten Sie die orangefarbene Entriegelungstaste mit einem kleinen Schlitzschraubendreher gedrückt, führen den Draht ein und lassen die Taste los.

FAQ

Welche maximale Kabellänge unterstützt das NX-ECS112 bei 2,0 MHz?

Bei der maximalen Baudrate von 2,0 MHz beträgt die maximale Kabellänge aufgrund der Laufzeitverzögerungen der RS-422-Übertragungsleitung etwa 10 Meter. Für Entfernungen bis zu 100 Metern müssen Sie die Baudrateneinstellung auf 100 kHz herunterskalieren.

Unterstützt das NX-ECS112 die Gray-Code-Konvertierung direkt in der Hardware?

Ja, das Modul unterstützt eine integrierte Gray-zu-Binär-Code-Konvertierung. Es kann außerdem so konfiguriert werden, dass es Rohdaten im Binärformat durchlässt oder keine Konvertierung vornimmt. Dies wird direkt über die Einstellungen in Sysmac Studio festgelegt.

Welche Omron-Software ist zur Konfiguration dieses Absolutwertgebermoduls erforderlich?

Das NX-ECS112 wird mit Sysmac Studio (Version 1.07 oder höher) über die I/O-Map-Konfiguration des NJ/NX-Controllers oder die EtherCAT-Kopplereinrichtung konfiguriert.

Kann ich die schraubenlose Klemmenleiste dieses Geräts im laufenden Betrieb austauschen?

Ja, die Klemmenleiste des NX-ECS112 ist abnehmbar. Dadurch lässt sich das Gerät schnell austauschen, ohne die einzelnen Feldleitungen abklemmen zu müssen. Aus Sicherheitsgründen muss das System während des Austauschs jedoch spannungsfrei sein.
