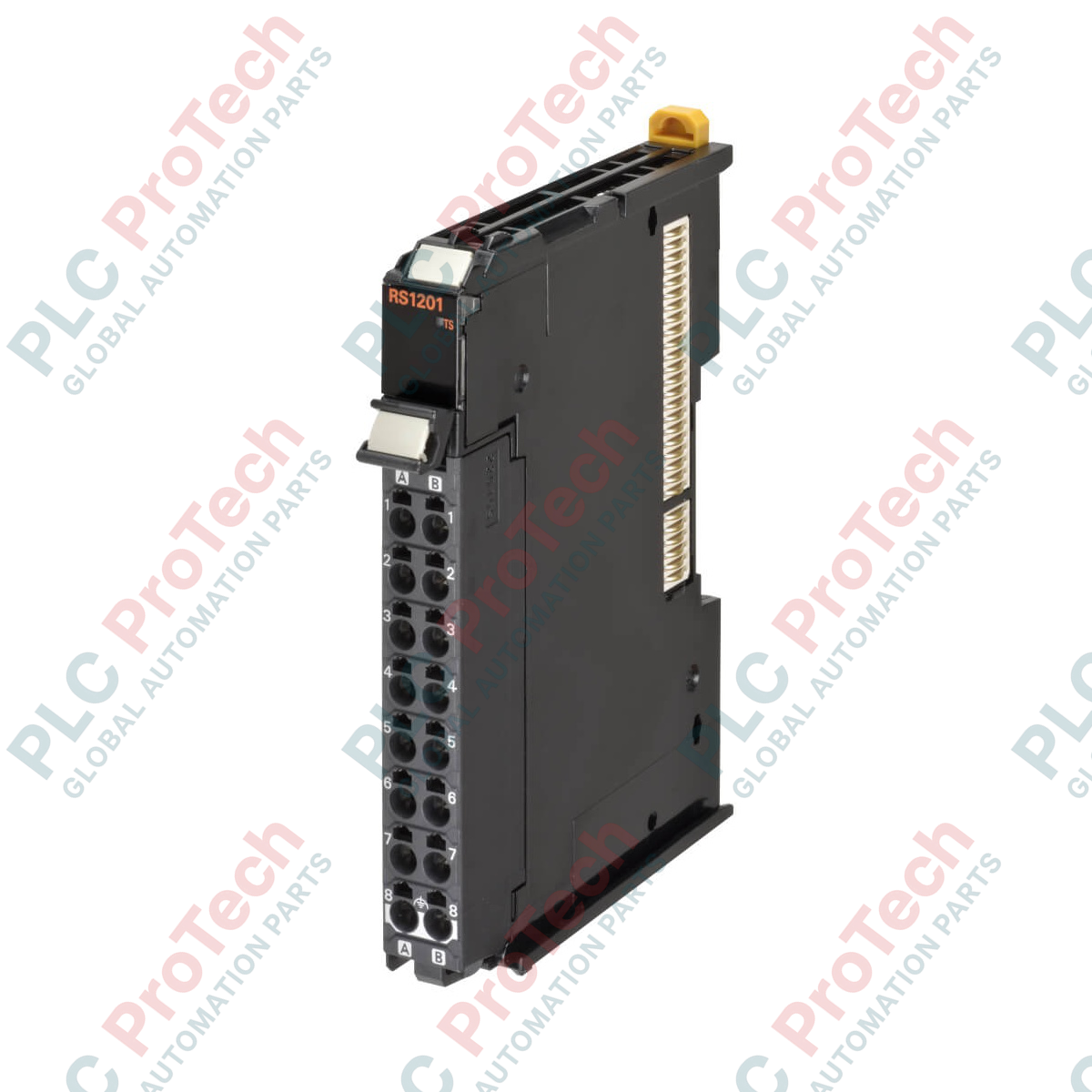

Omron NX-RS1201 Wägezellen-Eingangseinheit der NX-Serie

SKU NXRS1201

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Omron
Produkt-Nr.: NXRS1201
Herkunftsland:Japan
Produkttyp: Eingabeeinheiten für Wägezellen
Zahlung: T/T, Western Union
Gewicht: 70g
Abmessungen: 12 mm x 100 mm x 71 mm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Das für Hochgeschwindigkeits-Wägeanwendungen mit hoher Genauigkeit entwickelte Omron NX-RS1201 dient als leistungsstarkes Modul zur Gewichts- und Kraftmessung innerhalb der Sysmac-Automatisierungsplattform. Dieses Hochleistungsmodul wird direkt an DMS-Wägezellen angeschlossen und wandelt analoge Kraftsignale in hochpräzise digitale Daten um. Der Omron NX-RS1201 ist für die nahtlose Integration in EtherCAT- und EtherNet/IP-Netzwerke über NX-Serien-Kopplereinheiten ausgelegt und bietet einen ultraschnellen Wandlungszyklus von 125 Mikrosekunden sowie einen 24-Bit-A/D-Wandler. Die Unterstützung synchroner E/A-Aktualisierung ermöglicht eine exakte zeitliche Abstimmung mit Bewegungssteuerungsprozessen und macht das Modul besonders geeignet für dynamische Kontrollwaagen, Abfüllsysteme und Anwendungen zur Spannungsregelung.

Hauptmerkmale

Hochpräzise 24-Bit-Analog-Digital-Wandlung.
Hochgeschwindigkeits-Wandlungszyklus von 125 Mikrosekunden für Kraftmessungen in Echtzeit.
Flexible Optionen zur E/A-Aktualisierung, darunter synchrone Aktualisierung, Free-Run-Aktualisierung und Aktualisierung mit priorisierter Task-Periode.
Integrierter, stabiler 5-VDC-Ausgang (+/- 10 %) für die Erregerspannung der Wägezelle.
Platzsparendes, 12 mm breites Profil zur Minimierung des Platzbedarfs auf der DIN-Schiene.
Vibrationsbeständige, schraubenlose Push-in-Klemmleiste (16 Punkte) für eine schnelle Installation vor Ort.

Anwendungen

Hochgeschwindigkeits-Kontrollwaagen und Verpackungsmaschinen für die Industrie.
Kontinuierliche Abfüll-, Dosier- und Chargensysteme.
Messung der Bahnspannung und Wickelsteuerung bei der Verarbeitung von Papier und Folien.
Materialprüfmaschinen und Systeme zur Überwachung der Einpresskraft.

Technische Daten

Spezifikationsparameter	Wert / Nennwert
Hersteller	Omron
Modellnummer	NX-RS1201
Produkttyp	Eingangsmodul für Wägezellen
Anzahl der Messpunkte	1 Kanal
A/D-Wandlerauflösung	24 Bit
Wandlungszyklus	125 Mikrosekunden
Eingangsbereich	-5,0 bis 5,0 mV/V
Eingangswandlungsbereich	-5,5 bis 5,5 mV/V
Erregerspannung der Wägezelle	5 VDC (+/- 10 %), maximaler Ausgangsstrom 60 mA
Nullpunkt-/Verstärkungseinstellbereich	-5,0 bis 5,0 mV/V
Nichtlinearität	+/-0,01 % des Endwerts
Nulldrift	+/-0,1 Mikrovolt pro °C RTI (bezogen auf den Eingang)
Verstärkungsdrift	+/-10 ppm pro °C
Aufwärmzeit	Mindestens 30 Minuten
Externe Anschlussklemmen	Schraubenlose Klemmleiste (16 Klemmen)
Abmessungen (W x H x T)	12 mm x 100 mm x 71 mm
Produktgewicht	0,07 kg
Versandgewicht (berechnet)	1,00 kg (einschließlich Schutzverpackung)
Ursprungsland	Japan

Empirische technische Erkenntnisse

Alternative Modelle & Kompatibilität

Der NX-RS1201 ist über NX-Serien-Buskoppler vollständig in die Omron-Sysmac-Plattform integriert. Beim Austausch älterer Analogeingangsmodule muss die Zielkonfiguration des Sysmac-Studio-Projekts aktualisiert werden, damit die 24-Bit-Ausgabestruktur dieses Geräts unterstützt wird. Die Firmware-Kompatibilität mit der Steuereinheit muss überprüft werden: Für den vollständigen Betrieb der synchronen E/A-Modi ist bei Steuerungen der NJ-, NX- oder NY-Serie mindestens Firmwareversion 1.10 erforderlich.

Anwendungsfallen & technische Hinweise

Aufgrund seiner extrem hohen Auflösung reagiert der 24-Bit-A/D-Wandler sehr empfindlich auf Änderungen der Umgebungstemperatur. Für Anwendungen, die präzise Messungen erfordern, muss das Modul volle 30 Minuten aufwärmen, damit sich die Temperaturdriftkoeffizienten stabilisieren. Befindet sich der Schaltschrank in der Nähe wärmeerzeugender Geräte (wie Frequenzumrichtern oder großen Transformatoren), wird eine Zwangsbelüftung dringend empfohlen, um eine konstante Umgebungstemperatur aufrechtzuerhalten und Drift zu verhindern.

Tipps zu Inbetriebnahme & Verdrahtung

Um die Messgenauigkeit zu maximieren, verlegen Sie die Signalkabel der Wägezelle nicht parallel zu Hochspannungs-Wechselstromleitungen. Verwenden Sie doppelt abgeschirmte Twisted-Pair-Kabel für Erregungs- und Signalwege. Der Kabelschirm muss an einem einzigen Punkt angeschlossen werden - vorzugsweise an der Funktionserdeklemme des NX-Systems -, um Erdschleifen zu vermeiden, die elektrische Störungen in die Eingänge im Mikrovoltbereich einbringen.

Installationsrichtlinien

KRITISCHE SICHERHEITSWARNUNG

Schalten Sie alle Stromversorgungen des SPS-Racks und der Feldgeräte aus, bevor Sie das Modul installieren, entfernen oder verdrahten. Werden die Geräte nicht spannungsfrei geschaltet, kann dies zu Stromschlägen, Geräteschäden oder einem unregelmäßigen Systemverhalten führen.

1

Richten Sie die Führungshaken an der Seite des NX-RS1201 am benachbarten Modul oder Buskoppler aus und schieben Sie das Gerät auf die DIN-Schiene, bis es sicher einrastet.

2

Isolieren Sie die Anschlussdrähte der Wägezelle auf die empfohlene Länge ab (typischerweise 8 bis 10 mm) und führen Sie sie direkt in die schraubenlosen Push-in-Klemmanschlüsse ein. Stellen Sie sicher, dass die Polarität von Erregung (+/-) und Signal (+/-) den Spezifikationen Ihrer Wägezelle entspricht.

3

Schließen Sie den Funktionserdeleiter an die vorgesehene Erdungsklemme an und schalten Sie das System ein. Lassen Sie das Gerät 30 Minuten aufwärmen, bevor Sie über Sysmac Studio den Nullpunkt und den Messbereich kalibrieren.

FAQ

Welche Auflösung hat der A/D-Wandler des NX-RS1201?

Das Modul ist mit einem leistungsstarken 24-Bit-A/D-Wandler ausgestattet, der eine hervorragende Auflösung für Kraft- und Gewichtsmessungen im Mikrovoltbereich bietet.

Wie schnell ist der Umwandlungszyklus dieses Wägezellenmoduls?

Das Gerät bietet einen extrem schnellen Umwandlungszyklus von 125 Mikrosekunden und eignet sich damit für dynamische Wägesysteme mit hoher Geschwindigkeit.

Benötigt dieses Modul vor der Kalibrierung eine bestimmte Aufwärmzeit?

Ja, um genaue Messungen zu gewährleisten und Fehler durch thermische Drift zu minimieren, ist nach dem Einschalten eine Aufwärmzeit von mindestens 30 Minuten erforderlich.

Welche Art von Klemmen werden für die Feldanschlüsse verwendet?

Es verfügt über eine 16-polige, schraubenlose Klemmleiste, die zuverlässige Verdrahtung ohne Werkzeug ermöglicht und äußerst widerstandsfähig gegenüber industriellen Vibrationen ist.
