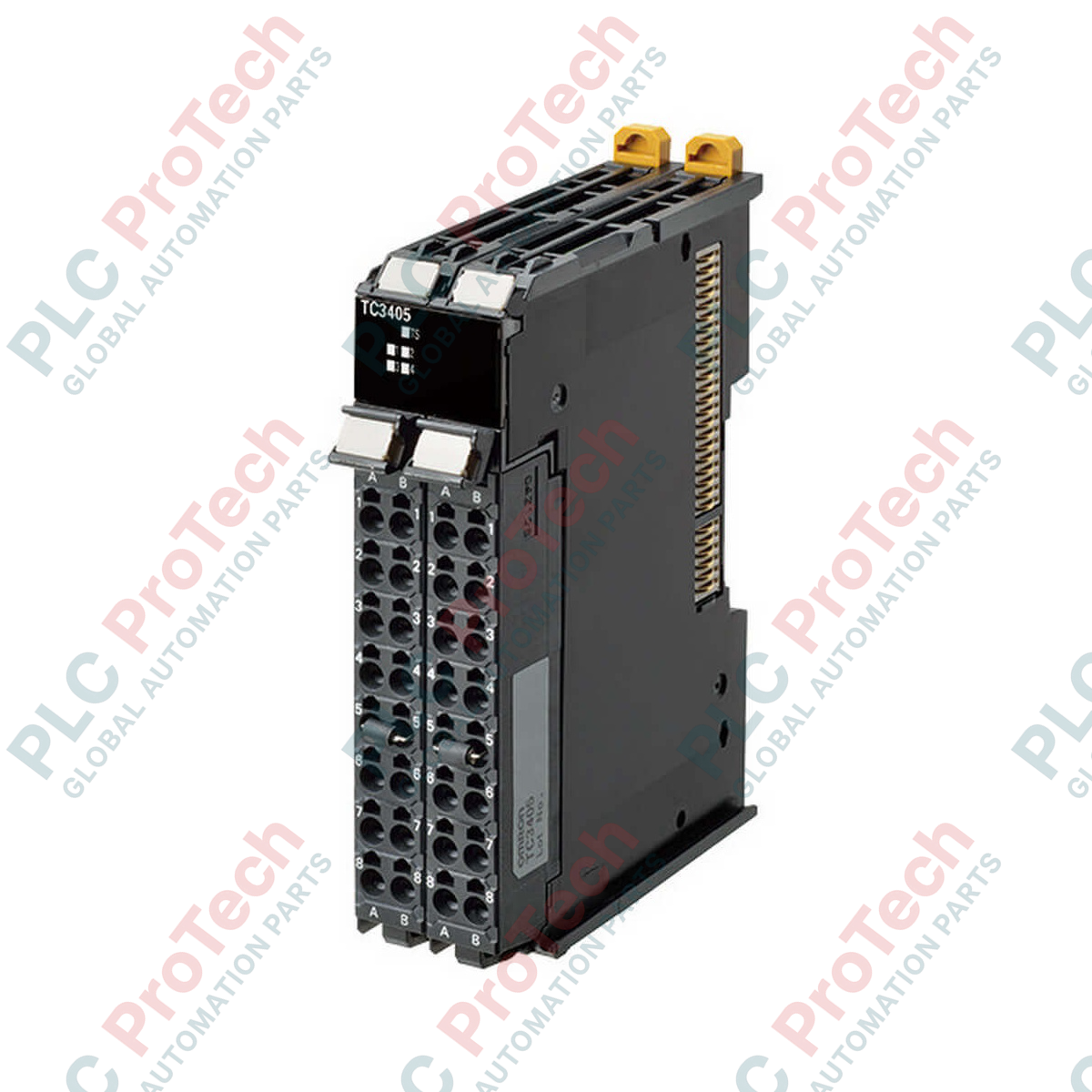

Omron NX-TC3405 Temperatursteuereinheit der NX-Serie

Beschreibung

Das Omron NX-TC3405 wurde für das Temperaturmanagement mit mehreren Regelkreisen innerhalb der Sysmac-Automatisierungsplattform entwickelt und ermöglicht eine schnelle, hochpräzise Temperaturregelung über vier unabhängige Kanäle. Dieses Modul der NX-Serie wird direkt an den NX-I/O-Bus angeschlossen und verarbeitet Analogeingänge einer Vielzahl von Thermoelementen und RTDs, um präzise Heiz- oder Kühlregelkreise anzusteuern. Dank seiner kompakten Bauform und der integrierten Sicherheits- und Fehlererkennungsfunktionen spart es Platz im Schaltschrank und gewährleistet gleichzeitig eine hohe thermische Stabilität in anspruchsvollen industriellen Umgebungen.

Hauptmerkmale

• Isolierter 4-Kanal-Eingang: Unterstützt die Sensorprofile B, C (WRe5-26), E, J, JPt100, K, L, N, P (PLII), Pt100, R, S, T und U.
• Hochgeschwindigkeitsverarbeitung: Die extrem kurze Umwandlungszeit von 50 ms pro Einheit gewährleistet eine schnelle Reaktion des geschlossenen Regelkreises.
• PNP-PWM-Ausgänge: Vier digitale Ausgänge mit einer Nennleistung von 24 VDC (21 mA pro Punkt), optimiert für die Ansteuerung von Halbleiterrelais (SSR).
• Heizerausfallerkennung: Die Heizströme werden in Echtzeit überwacht, um Ausfälle sofort zu erkennen.
• Push-In-Plus-Klemmen: Das duale Design mit zwei abnehmbaren Steckverbindern reduziert die Verdrahtungszeit und gewährleistet vibrationssichere Anschlüsse.

Anwendungen

• Zonenregelung für Extrusions-, Blasform- und Spritzgießanlagen für Kunststoffe.
• Form-Fill-and-Seal-Verpackungsmaschinen und Siegelbacken.
• Industrielle Backöfen, Trockentunnel und Wärmebehandlungsöfen.
• Halbleiter-Wafer-Bearbeitungskammern und Umwelttestgeräte.

Technische Daten

Alternative Modelle & Kompatibilität

Das NX-TC3405 gehört zur modularen NX-Serie, die mit NJ/NX-CPU-Einheiten und EtherCAT-Kopplereinheiten (z. B. dem NX-ECC203) kompatibel ist. Beachten Sie beim Austausch älterer Systeme oder bei der Konfiguration kundenspezifischer Steuerungslösungen, dass das NX-TC3405 über PNP-Ausgänge (Quellenlogik) verfügt. Für Anforderungen mit NPN (Senklogik) sollte das NX-TC3406 spezifiziert werden. Wenn außerdem nur zwei Regelkreise erforderlich sind, sollten Sie das 2-kanalige NX-TC2405 in Betracht ziehen, um den Platzbedarf im Schaltschrank und die Hardwarekosten zu optimieren.

Anwendungsfallen und technische Hinweise

Eine wesentliche technische Überlegung ist die Strombegrenzung von 21 mA je Ausgangspunkt der digitalen Steuerkanäle. Der Versuch, induktive Lasten mit hoher Stromaufnahme oder mechanische Relais direkt zu schalten, beschädigt die interne Ausgangsstufe. Es wird dringend empfohlen, diese Ausgänge über ein kompatibles Halbleiterrelais (SSR) mit Logikpegeleingang zu führen. Für genaue Temperaturmessungen muss sichergestellt werden, dass der Kaltstellenfühler am Klemmenblock keinen direkten Luftströmen von Lüftern im Schaltschrank ausgesetzt ist, da lokale Luftströmungen die Algorithmen zur Kaltstellenkompensation verfälschen können.

Tipps für Inbetriebnahme und Verdrahtung

Achten Sie bei der Erstkonfiguration in Sysmac Studio darauf, dass der ausgewählte Eingangstyp exakt dem angeschlossenen Sensor (z. B. Typ K oder Pt100) entspricht, um Berechnungsfehler zu vermeiden. Verlegen Sie Sensorleitungen getrennt von Hochspannungs-AC-Leitungen, um die Einkopplung elektromagnetischer Störungen zu minimieren. Verwenden Sie für Thermoelementleitungen geschirmte verdrillte Aderpaare und erden Sie den Schirm ausschließlich auf der Seite des Schaltschranks. Die Push-in-Plus-Klemmen unterstützen massive Leiter bis 1,5 mm2 oder standardmäßig mit Aderendhülsen versehene Litzen. Verzinnen Sie Litzen nicht und verwenden Sie keine blanken Litzen, um langfristig eine zuverlässige gasdichte Verbindung sicherzustellen.
