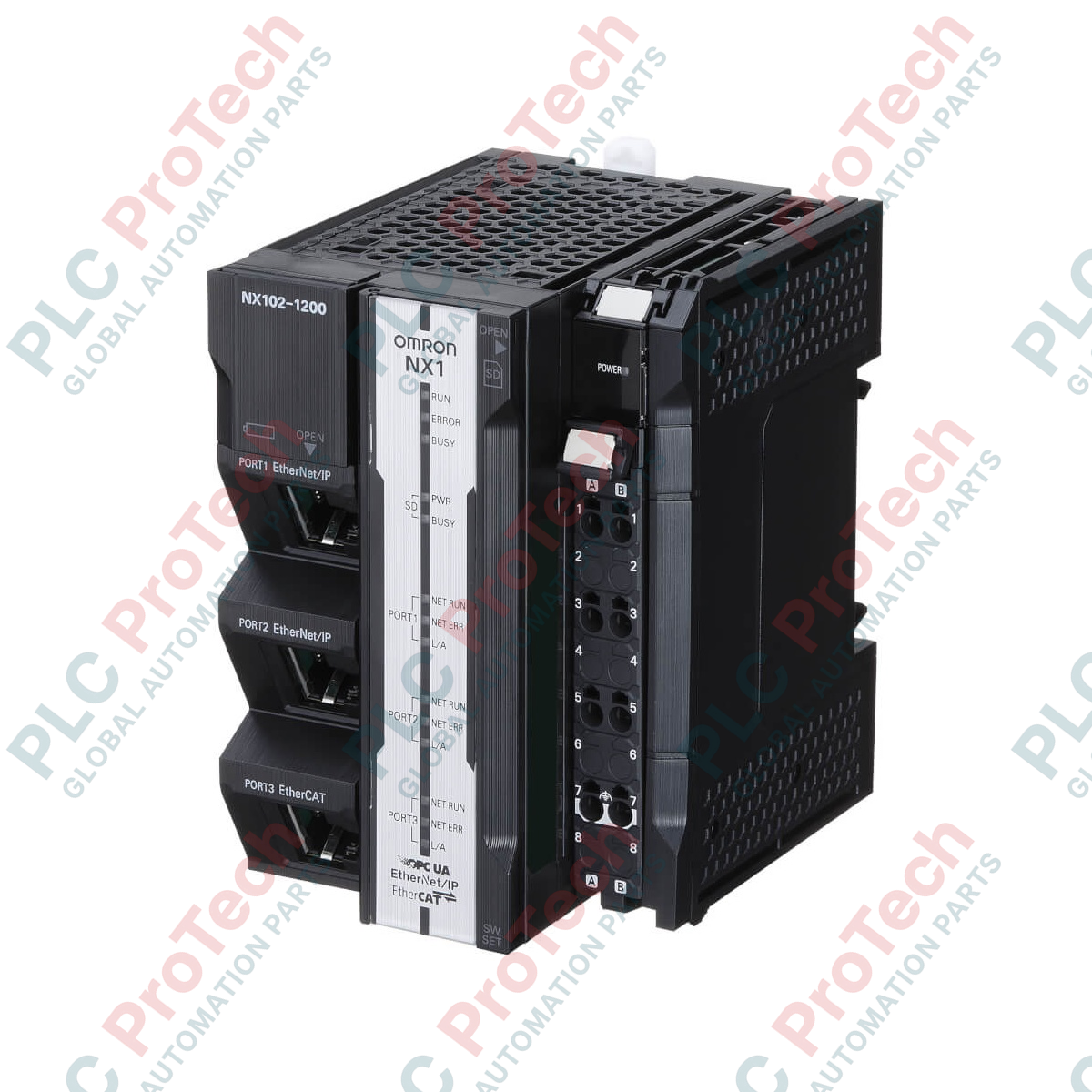

Omron NX102-1100 Sysmac NX1 modulare CPU

SKU NX102-1100

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Omron
Produkt-Nr.: NX102-1100
Herkunftsland:Japan
Produkttyp: PLC-CPU-Module
Zahlung: T/T, Western Union
Gewicht: 2000g
Abmessungen: 10,0 cm × 6,6 cm × 10,0 cm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Der für die Hochgeschwindigkeits-Maschinensteuerung und die nahtlose IT/OT-Integration entwickelte Controller Omron NX102-1100 bringt synchronisierte Bewegungssteuerung, Ablaufsteuerung und native industrielle OPC-UA-Konnektivität auf die Plattform Sysmac NX1. Diese modulare CPU vereinfacht Automatisierungsarchitekturen, indem sie Logik- und Bewegungssteuerung innerhalb eines einzigen Aufgabenzyklus ausführt und dadurch hochpräzise Abläufe in komplexen Fertigungsumgebungen ermöglicht.

Hauptmerkmale

Erweiterte Bewegungssteuerung: Unterstützt bis zu 4 synchronisierte Achsen und 4 PTP-Achsen und verarbeitet bis zu 15 Achsen insgesamt, einschließlich virtueller Achsen.
Industrielle Konnektivität: Integrierter EtherCAT-Master sowie EtherNet/IP-, Ethernet-TCP/IP- und USB-Ports für eine umfassende Fabrikvernetzung.
Hohe Ausführungsgeschwindigkeit: Die Zykluszeit der Hauptaufgabe von 1 ms gewährleistet Echtzeitreaktionen für anspruchsvolle Anwendungen.
Erweiterbare Architektur: Unterstützt bis zu 32 Erweiterungseinheiten am lokalen NX-E/A-Bus und bis zu 64 dezentrale E/A-Knoten.
Leistungsfähiger Speicher: Verfügt über 5 MB Programmspeicher und 33,5 MB Variablenspeicher zur Aufnahme komplexen Anwendungscodes.

Typische Anwendungen

Hochgeschwindigkeits-Verpackungs- und Sortiermaschinen
Mehrachsige Pick-and-Place-Robotersysteme
Automatisierte Montage- und Materialhandhabungssysteme
Echtzeitdatenerfassung und Cloud-Konnektivität über OPC-UA

Technische Daten

Hersteller	Omron
Modell / SKU	NX102-1100
Controller-Funktionalität	Motion Control, OPC-UA, Positionssteuerung, Ablaufsteuerung
Max. Anzahl synchronisierter Achsen	4
Max. Anzahl PTP-Achsen	4
Max. Gesamtzahl der Achsen (einschließlich virtueller Achsen)	15
Zykluszeit der Hauptaufgabe	1 ms
Programmspeicher	5 MB
Variablenspeicher	33,5 MB
Integrierte Kommunikationsports	EtherCAT-Master, EtherNet/IP, Ethernet TCP/IP, USB
Optionale Kommunikationsschnittstellen	Seriell RS-232C, seriell RS-422, seriell RS-485
Kompatibilität des E/A-Systems	NX-E/A-Bus
Max. Anzahl Erweiterungseinheiten	32
Max. Anzahl dezentraler E/A-Knoten	64
Abmessungen (L x W x H)	10,0 cm x 6,6 cm x 10,0 cm
Versandgewicht	2,0 kg

Anschlüsse und Schnittstellen

Schnittstellenport	Funktionsdetails
EtherCAT-Master-Port	Synchrone Echtzeitsteuerung von bis zu 4 Achsen und dezentralen E/A-Klemmenmodulen.
EtherNet/IP-Anschlüsse	Ethernet-Hub-Konfiguration mit zwei Anschlüssen zur Unterstützung von Tag-Datenverbindungen, Nachrichtenkommunikation und OPC-UA.
USB-Anschluss	USB-Port des Typs B für lokale Konfiguration, Wartung und Verbindung mit Sysmac Studio.
Steckplätze für Optionsplatinen	Unterstützt serielle Optionsplatinen (RS-232C, RS-422 oder RS-485) zur Integration älterer Hardware.

Erfahrungsbasierte technische Erkenntnisse

Alternative Modelle und Kompatibilität

Diese modulare CPU ist ein idealer Umstieg von der NX1P2-Serie, wenn eine höhere Anzahl synchronisierter Achsen und native OPC-UA-Serverfunktionalität erforderlich sind. Stellen Sie sicher, dass Ihr Projekt mit Sysmac Studio Version 1.22 oder höher programmiert wird; ältere Softwareversionen unterstützen die hardwaredefinierten Funktionen dieser CPU nicht.

Typische Anwendungsfehler und technische Hinweise

Beachten Sie bei der Planung der Netzwerktopologie, dass die EtherNet/IP- und EtherCAT-Netzwerke auf unabhängigen physikalischen Schichten betrieben werden. Vermeiden Sie es, diese Netzwerke über unmanaged Switches zu verbinden, da dies die deterministische Leistung des EtherCAT-Masterzyklus von 1 ms beeinträchtigen kann.

Tipps zur Inbetriebnahme und Verdrahtung

Um die Ausbreitung elektrischer Störungen zu verhindern, stellen Sie sicher, dass die Funktionserdungsklemme der Einheit NX102-1100 direkt mit einer eigenen Kupfer-Erdungsplatte verbunden ist. Prüfen Sie beim Hinzufügen von Erweiterungsmodulen der NX-Serie außerdem, dass die gesamte Stromaufnahme die maximale interne Bus-Ausgangsleistung nicht überschreitet. Installieren Sie bei Bedarf zusätzliche Stromversorgungsmodule (NX-PF).

Installationsrichtlinien

WICHTIGER WARNHINWEIS: SICHERHEIT HAT VORRANG

Schalten Sie vor der Montage oder Demontage der CPU-Einheit und der angrenzenden Erweiterungsmodule stets den gesamten Schaltschrank spannungsfrei. Berühren Sie die Klemmenblöcke nicht, solange die Stromversorgung eingeschaltet ist, um Stromschläge oder Fehlfunktionen des Systems zu vermeiden.

1

Montieren Sie die CPU-Einheit mithilfe des integrierten Verriegelungsmechanismus sicher auf einer standardmäßigen 35-mm-DIN-Schiene.

2

Richten Sie die Sysmac-NX-I/O-Erweiterungsmodule an der rechten Seite der CPU aus und verbinden Sie sie damit. Stellen Sie sicher, dass die Schiebeverriegelungen vollständig einrasten.

3

Schließen Sie industrielle Ethernet-Kabel an die dafür vorgesehenen EtherCAT- und EtherNet/IP-Anschlüsse an und halten Sie Signalleitungen von Hochspannungsstromleitungen getrennt.

FAQ

Welche Softwareversion ist erforderlich, um diese CPU zu programmieren?

Für die vollständige Hardwarekonfiguration, Variablenzuweisung und Programmierung benötigt dieses Modul Sysmac Studio Version 1.22 oder höher.

Kann diese CPU Geräte von Drittanbietern über Modbus TCP verwalten?

Ja. Über Socket-Kommunikation oder mithilfe integrierter Protokollanweisungen können die beiden Ethernet-Ports standardmäßige TCP/IP- oder Modbus-TCP-Kommunikationsverbindungen herstellen.

Wie hoch ist die maximale Stromgrenze für den lokalen NX-E/A-Bus?

Die Stromversorgung des lokalen NX-Busses ist durch die Kapazität des Gerätnetzteils begrenzt. Überschreitet die Stromaufnahme der angeschlossenen NX-E/A-Module diesen Grenzwert, muss ein zusätzliches NX-PF-Netzteil integriert werden.
