Beschreibung

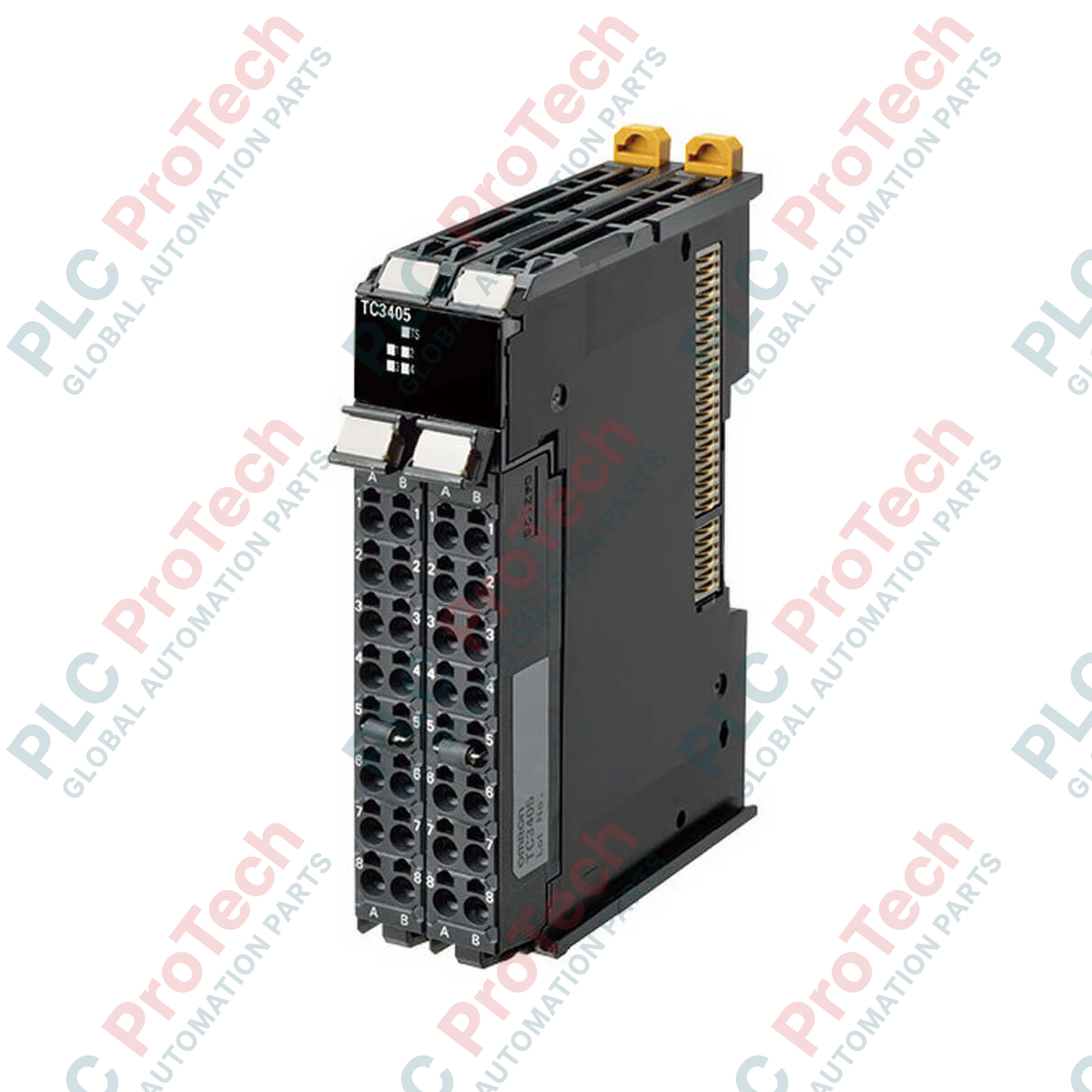

Durch die direkte Integration in Sysmac-Steuerungsarchitekturen über den Hochgeschwindigkeits-NX-I/O-Bus ermöglicht der Omron NX-TC3406 ein hochpräzises Mehrkreis-Temperaturmanagement über vier unabhängige Kanäle. Dieses kompakte Temperaturregelmodul unterstützt eine Vielzahl von Thermoelement- und Pt100-Eingängen und bietet eine galvanisch getrennte Signalverarbeitung mit einer schnellen Umwandlungszeit von 50 ms. Das Gerät ist für Heiz- und Kühlprozesse ausgelegt und verfügt über vier integrierte PNP/PWM-Ausgänge mit einer Nennleistung von 21 mA pro Punkt bei 24 VDC. Die Verdrahtungskomplexität wird durch zwei abnehmbare Push-In-Plus-Klemmen minimiert, wodurch die Installationsdichte in kompakten Schaltschränken optimiert wird.

Merkmale

• Mehrkreisregelung: Steuert bis zu 4 Heiz- oder Kühlregelkreise mit hoher Präzision in einem nur 24 mm breiten Profil.
• Universelle Temperatureingänge: Native Unterstützung für Standard-Thermoelemente (K, J, T, E, L, U, N, R, S, B, C, PLII) und Widerstandsthermometer (Pt100, JPt100).
• Hochgeschwindigkeitsverarbeitung: Eine Abtast- und Umwandlungsrate von 50 ms pro Einheit gewährleistet enge thermische Grenzen bei dynamischen Lasten.
• Galvanisch getrennte Eingangsschaltungen: Die vollständige elektrische Trennung zwischen den Kanälen verhindert Erdschleifen und schützt die Messintegrität.
• Werkzeuglose Push-In-Plus-Klemmen: Zwei abnehmbare Klemmenblöcke vereinfachen Inbetriebnahme, Wartung und Austausch vor Ort.

Anwendungen

• Verpackungs- und Versiegelungsmaschinen: Hochgeschwindigkeits-Temperaturregelung für Heißsiegelbalken zur Sicherstellung gleichmäßiger Verbindungen.
• Kunststoffextrusions- und Spritzgussanlagen: Präzise Temperaturregelung der Zylinderzonen zur Vermeidung von Polymerabbau.
• Halbleiterverarbeitungsanlagen: Präzise Überwachung der Temperatur von Wafer-Stufen oder der Kammerumgebung.
• Industrieöfen und Brennöfen: Steuerung mehrerer Heizzonen zur Aufrechterhaltung gleichmäßiger Temperaturprofile.

Technische Daten

Empirische Erkenntnisse aus der Entwicklung

Alternative Modelle & Kompatibilität

The NX-TC3406 belongs to the high-performance family of NX temperature controllers. Unlike the 2-loop NX-TC2405, this model supports 4 separate loops, making it ideal for dense machinery configurations. It lacks internal heater burnout detection; if your process requires active current monitoring of the heater load, specify the NX-TC3405 or NX-TC3407 models instead. It maintains backward compatibility with all standard NX-series EtherCAT Couplers and Sysmac Studio configurations, provided the device description files (ESI) are updated to matching firmware revisions.

Anwendungsfehler und technische Hinweise

Achten Sie bei der Konfiguration der PWM-Digitalausgänge zur Steuerung von Halbleiterrelais (SSR) darauf, dass die Frequenz des Tastverhältnisses die thermische Reaktionsfähigkeit Ihrer Heizlast nicht überschreitet. Die Konvertierungszeit von 50 ms ermöglicht zwar eine hervorragende Regelgeschwindigkeit, doch hochstromführende Leistungskabel neben der Verdrahtung der Thermoelementeingänge können elektromagnetische Störungen verursachen, die zu schwankenden PV-Messwerten (Prozesswerten) führen. Halten Sie die Niederspannungsleitungen der Thermoelemente räumlich von Hochleistungsverteilungsleitungen getrennt.

Tipps zur Inbetriebnahme und Verdrahtung

Damit der interne Sensor zur Kaltstellenkompensation (CJC) korrekt arbeitet, vermeiden Sie es, wärmeerzeugende Geräte im DIN-Schienenaufbau direkt unterhalb des NX-TC3406 zu montieren. Verwenden Sie stets geschirmte, verdrillte Kompensationsleitungen, die dem Thermoelementtyp entsprechen, und schließen Sie den Schirm an der angegebenen Erdungsschiene statt am Modulrahmen an. Stellen Sie sicher, dass die Längen der Aderendhülsen exakt der Tiefe der Push-In-Plus-Klemmen entsprechen, um lose Klemmenverbindungen zu verhindern.

Installationsrichtlinien
