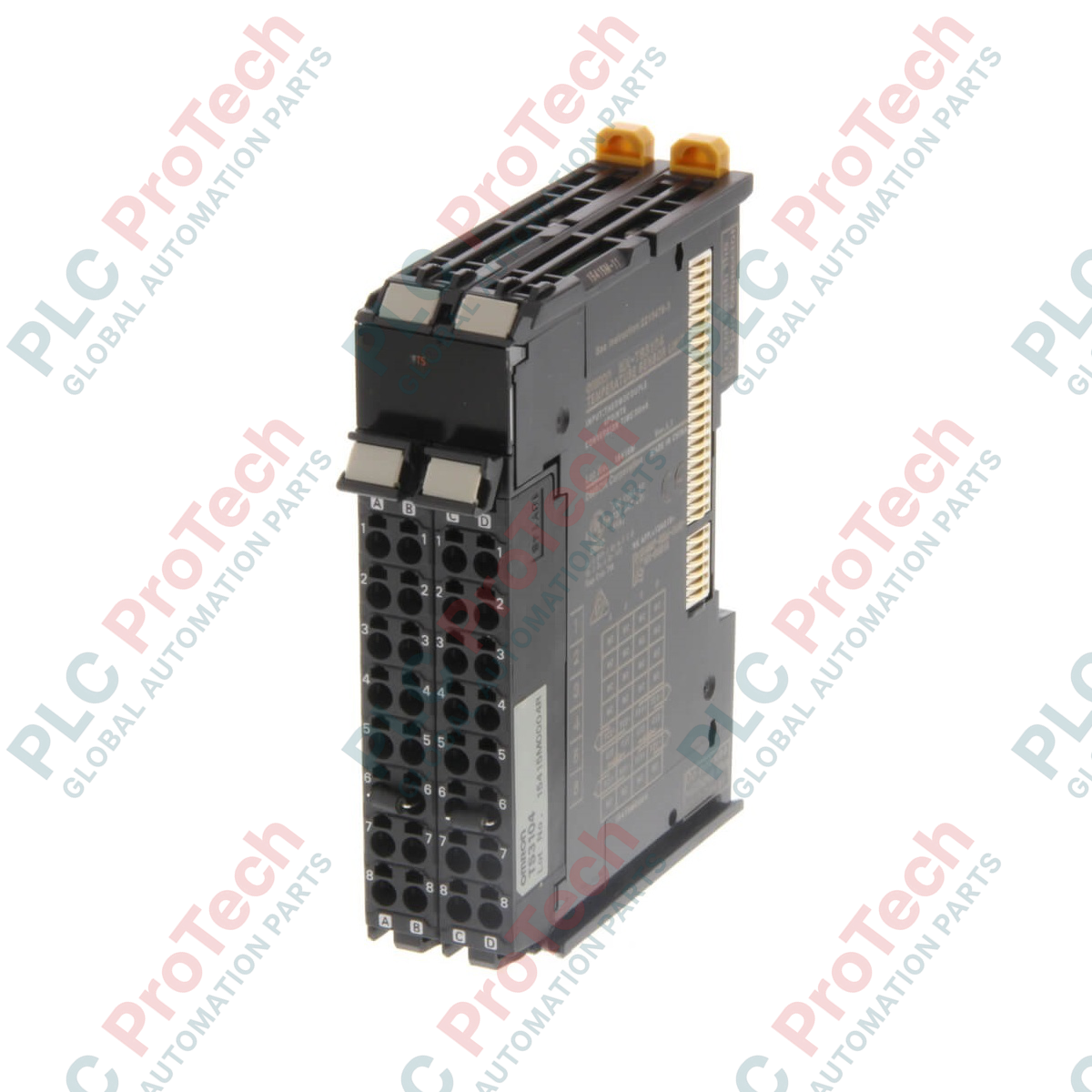

Omron NX-TS3101 Temperatureingangseinheit der NX-Serie

SKU NX-TS3101

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Omron
Produkt-Nr.: NX-TS3101
Herkunftsland:Japan
Produkttyp: Temperatureingangseinheiten
Zahlung: T/T, Western Union
Gewicht: 140g
Abmessungen: 24 mm x 100 mm x 71 mm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Für die hochpräzise Temperaturüberwachung in Sysmac-Automatisierungsarchitekturen fungiert der Omron NX-TS3101 als hochdichte, mehrkanalige Temperatureingangseinheit. Dieses Modul unterstützt bis zu vier Thermoelement-Sensoranschlüsse und nutzt hochauflösende Wandlungen, um stabile Temperaturmesswerte in anspruchsvollen Industrieumgebungen zu liefern. Als Teil des modularen I/O-Systems der NX-Serie lässt es sich nahtlos in Sysmac-NJ/NX-Steuerungen oder entfernte Kommunikationskopplereinheiten integrieren.

Die Einheit verfügt über ein spezielles internes Design mit unabhängiger Kanalisolation, das Signalstörungen und Erdschleifen verhindert. Die Temperaturerfassung in Echtzeit wird durch die Aktualisierung im Free-Run-Modus gesteuert und optimiert so die Leistung bei thermischen Prozessen wie Extrusion, Wärmebehandlung und in Klimakammern. Für eine schnelle Verdrahtung und Wartung ist die physische Schnittstelle mit zwei schraubenlosen Klemmleisten ausgestattet, wodurch der Installationsaufwand reduziert und vibrationssichere Verbindungen gewährleistet werden.

Funktionen

Vier Thermoeingangskanäle zur Unterstützung mehrerer Sensortypen (K, J, T, E, L, U, N, R, S, B, WRe5-26, PLII).
Schnelle Wandlungsrate von 250 ms pro Einheit für reaktionsschnelle Regelkreise.
Umfassende elektrische Isolation zwischen den Eingängen und dem internen NX-Bus sowie zwischen den Kanälen.
Zwei 16-polige, schraubenlose Klemmleisten für eine sichere, werkzeuglose Feldverdrahtung.
Direkte Integration in Omron-CPU-Einheiten, Kommunikationssteuereinheiten oder EtherCAT-/EtherNet/IP-Kommunikationskoppler.
Statusanzeige über die integrierte TS-Anzeige.

Anwendungen

Maschinen zur Kunststoffextrusion und zum Spritzgießen.
Industrieöfen, Brennöfen und Wärmekammern.
Verpackungsmaschinen, die präzises Heißsiegeln erfordern.
HLK- und Umweltkontrollsysteme.
Überwachung von Kesseln und Dampferzeugungsanlagen.

Technische Spezifikationen

Hersteller	Omron
Modell / Teilenummer	NX-TS3101
Produktserie	NX-E/A-Serie
Modultyp	Temperatureingangseinheit (Thermoelement)
Anzahl der Eingangspunkte	4 Punkte
Unterstützte Temperatursensoren	K, J, T, E, L, U, N, R, S, B, WRe5-26, PLII
Umwandlungszeit	250 ms pro Einheit
Auflösung	Max. 0.1 °C (max. 0.2 °C für Eingangstypen R, S oder W)
E/A-Aktualisierungsmethode	Freilauf-Aktualisierung
Anschlussklemmen für externe Verbindungen	Schraubenlose Klemmleiste (16 Klemmen x 2)
Eingangsumwandlungsbereich	+/-20 °C des nominalen Sensoreingangsbereichs
Maximaler Nennwert	+/-130 mV
Eingangsimpedanz	Mind. 20 kOhm
Strom zur Erkennung einer Eingangsunterbrechung	Ca. 0.1 uA
Aufwärmzeit	30 Minuten
Isolationsverfahren	Versorgung: Transformatorisolierung, Signal: Optokopplerisolierung (Eingang zum NX-Bus und Kanal zu Kanal)
Isolationswiderstand	Mind. 20 MOhm zwischen galvanisch getrennten Stromkreisen (bei 100 VDC)
Spannungsfestigkeit	510 VAC zwischen galvanisch getrennten Stromkreisen für 1 Minute (Leckstrom max. 5 mA)
Leistungsaufnahme (CPU-/Kommunikationssteuereinheit)	Max. 1.75 W
Leistungsaufnahme (Kommunikationskopplereinheit)	Max. 1.30 W
Abmessungen (W x H x T)	24 mm x 100 mm x 71 mm
Gewicht	0.14 kg

Installationsrichtlinien

Montage: Montieren Sie das Gerät auf einer standardmäßigen 35-mm-DIN-Schiene. Stellen Sie sicher, dass die Verriegelungshebel hörbar einrasten, um die mechanische Stabilität zu gewährleisten.
Erdung: Stellen Sie sicher, dass die DIN-Schiene mit der Funktionserde verbunden ist, um eine ausreichende Störfestigkeit für Niederspannungs-Sensorleitungen zu gewährleisten.
Verdrahtung: Führen Sie starre Drähte oder mit Aderendhülsen versehene Litzen direkt in die schraubenlose Klemmleiste ein. Verwenden Sie bei blanken Litzen einen Schlitzschraubendreher, um beim Einführen die orangefarbene Entriegelungstaste zu drücken.
Aufwärmen: Lassen Sie das System nach dem Einschalten mindestens 30 Minuten laufen, damit die Anforderungen an die thermische Stabilisierung erfüllt sind, bevor Sie kritische Prozessmessungen durchführen.
Abschirmung: Verwenden Sie geschirmte Ausgleichsleitungen für alle Thermoelementleitungen und schließen Sie die Schirme am dafür vorgesehenen Erdungspunkt des Systems an.

FAQ

Welche Sensortypen unterstützt der Omron NX-TS3101?

Der NX-TS3101 unterstützt eine große Auswahl an Thermoelement-Sensoren, darunter die Typen K, J, T, E, L, U, N, R, S, B, WRe5-26 und PLII.

Wie hoch ist die Auflösung der Temperaturmessung?

Die Messauflösung beträgt bei den meisten Sensortypen maximal 0,1 °C und bei Thermoelementen des Typs R, S oder W maximal 0,2 °C.

Bietet der NX-TS3101 eine galvanische Trennung zwischen den Eingangskanälen?

Ja, das Gerät verfügt über eine galvanische Trennung durch Transformatoren für die Stromversorgung und Optokoppler für die Signalwege, sowohl zwischen den Eingängen und dem NX-Bus als auch zwischen den einzelnen Eingangskanälen.

Wie lang ist die erforderliche Aufwärmzeit für einen präzisen Betrieb?

Nach dem Einschalten ist eine Aufwärmzeit von 30 Minuten erforderlich, damit sich die interne Temperaturkompensation stabilisieren kann.

Welche Methode zur E/A-Aktualisierung verwendet dieses Modul?

Der NX-TS3101 verwendet die Free-Run-Aktualisierungsmethode.
