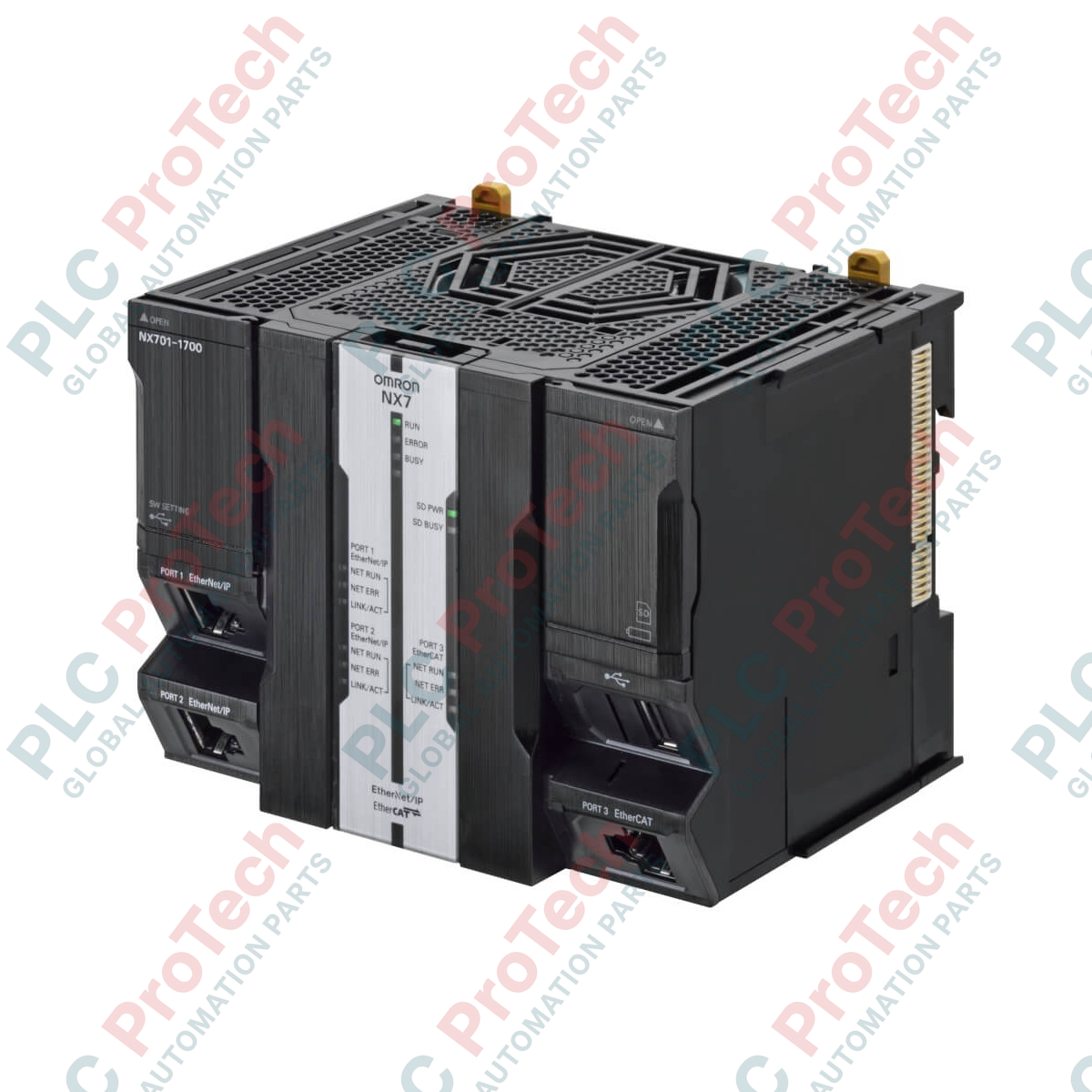

Omron NX701-Z700 Bewegungssteuerung der Sysmac-NX7-Serie

Beschreibung

Die für die Hochgeschwindigkeits- und Hochpräzisionsfabrikautomation entwickelte Omron NX701-Z700-CPU-Einheit dient als Flaggschiff-Steuerung innerhalb der Sysmac-NX7-Plattform. Diese leistungsstarke Steuerung integriert Sequenz-, Bewegungs- und echtzeitfähige KI-basierte prädiktive Steuerungsfunktionen in einer einheitlichen Architektur. Sie ist für fortschrittliche Fertigungsumgebungen optimiert und führt komplexe algorithmische Steuerungen mit einer extrem schnellen Zykluszeit der Hauptaufgabe von 0.125 ms aus.

Die NX701-Z700 bietet dank integrierter EtherCAT- und EtherNet/IP-Ports leistungsfähige Kommunikationsmöglichkeiten. Sie fungiert als leistungsstarker EtherCAT-Master und kann bis zu 256 synchronisierte und virtuelle Achsen in Echtzeit koordinieren. Für skalierbare Systeme ausgelegt, lässt sie sich nahtlos mit dem lokalen NX-I/O-Bussystem verbinden, sodass Industrieingenieure hochdichte Ein-/Ausgangskonfigurationen mit minimaler Signallaufzeit einrichten können.

Funktionen

• Extrem schnelle Zykluszeit der Hauptaufgabe von 0.125 ms für eine präzise mechanische Synchronisierung.
• Große Speicherkapazität mit 80 MB Programmspeicher und 260 MB Variablenspeicher.
• Steuerung von bis zu 256 synchronisierten und virtuellen Achsen für Anwendungen mit hoher Achsdichte.
• Integrierte Sequenz-, Bewegungs- und KI-basierte Steuerungs-Engines in einer einzigen CPU.
• Integrierte duale Kommunikationsschnittstellen für EtherNet/IP und EtherCAT-Master.
• Direkte Rückwandbus-Kompatibilität mit leistungsstarken I/O-Modulen der NX-Serie.

Anwendungen

• Hochgeschwindigkeits-Verpackungsmaschinen mit mehreren Achsen
• Halbleiterfertigung und Montagelinien
• Fortschrittliche Robotersynchronisierung und Materialhandhabung
• Kontinuierliche Bahnspannungsregelung und Konvertieranlagen

Technische Daten

Installationsrichtlinien

• Montage: Montieren Sie die Steuerung sicher auf einer standardmäßigen symmetrischen 35-mm-DIN-Schiene in einem geschützten, klimatisierten industriellen Schaltschrank.
• Belüftung: Halten Sie die standardmäßige vertikale Ausrichtung ein und sorgen Sie oberhalb und unterhalb der Einheit für die erforderlichen Mindestabstände, um die natürliche Konvektionskühlung zu gewährleisten.
• Erdung: Verbinden Sie die Funktionserdungsklemme mit einem Erdungspunkt der Industrieanlage mit niedriger Impedanz, um vor elektromagnetischen Störungen (EMI) zu schützen.
• Schirmung: Verwenden Sie für alle EtherCAT- und EtherNet/IP-Kommunikationskanäle doppelt geschirmte Twisted-Pair-Kabel (STP) der Kategorie 5e oder höher.
