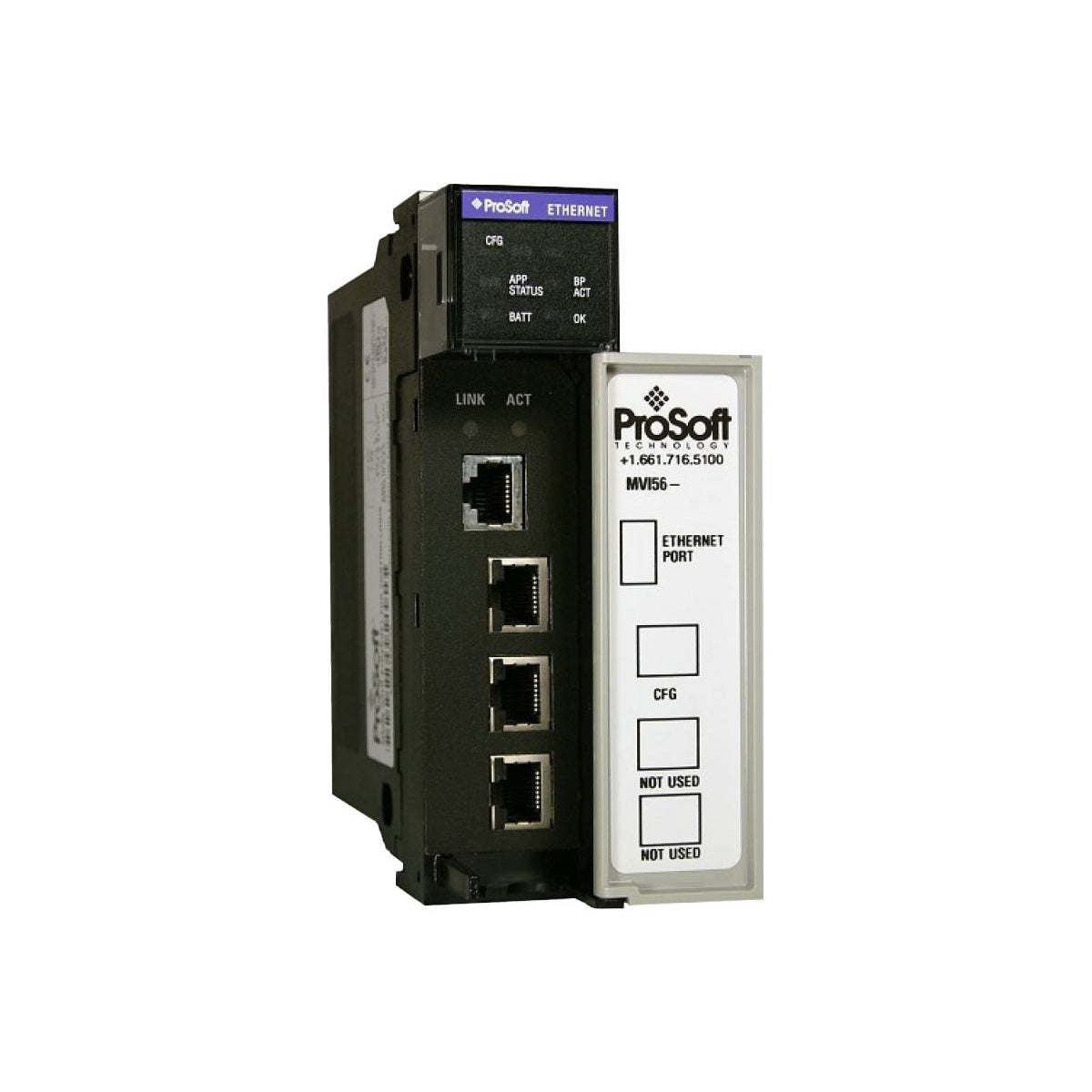

ProSoft MVI56-MNETR ControlLogix Modbus-TCP/IP-Schnittstellenmodul

SKU MVI56-MNETR

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: ProSoft
Produkt-Nr.: MVI56-MNETR
Herkunftsland:Vereinigte Staaten
Produkttyp: PLC-Kommunikationsmodule
Zahlung: T/T, Western Union
Gewicht: 450g
Abmessungen: 25,0 cm × 20,0 cm × 8,0 cm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Durch die direkte Integration der Modbus-TCP/IP-Kommunikation in Rockwell-Automation-ControlLogix-Systeme bietet der ProSoft MVI56-MNETR eine spezialisierte Hochleistungs-Netzwerkschnittstelle mit reduzierter Datenblockstruktur. Dieses Modul wird als Lösung für einen Steckplatz im Chassis eingesetzt und ermöglicht ControlLogix-Prozessoren die nahtlose Anbindung an Modbus-TCP/IP-kompatible Feldinstrumente, SCADA-Systeme und speicherprogrammierbare Steuerungen. Es wurde speziell für Architekturen mit begrenzter Speicherzuordnung oder Einschränkungen bei dezentralen E/A entwickelt. Die Konfiguration mit reduziertem Datenblock begrenzt die Größe der E/A-Übertragung über die Rückwandplatine auf 240 Eingangswörter und 240 Ausgangswörter und ist dadurch besonders kompatibel mit dezentralen E/A-Racks über ControlNet- oder EtherNet/IP-Adapter.

Funktionen

Reduzierte Datenblockstruktur: Begrenzt die E/A-Datenübertragungen auf 240 Eingangswörter und 240 Ausgangswörter zur Unterstützung von Installationen mit dezentralen Racks.
Multi-Protokoll-Flexibilität: Unterstützt gleichzeitig sowohl Client-(Master-) als auch Server-(Slave-)Konfigurationen für Modbus TCP/IP.
Hohe Isolationssicherheit: Die elektrische Isolierung mit 1500 V effektiv schützt die ControlLogix-Rückwandplatine vor transienten Fehlern im externen Netzwerk.
Optimierte Diagnose-LEDs: Anzeigen an der Vorderseite liefern Statusaktualisierungen in Echtzeit zum Modulbetrieb, zur Rückwandplatinenübertragung und zur Aktivität der seriellen Schnittstelle bzw. des Ethernet-Ports.
Netzwerkresilienz: Der integrierte Schutz vor Broadcast-Stürmen mindert die Netzwerkbeeinträchtigung bei hohem ARP-Frame-Aufkommen.

Anwendungen

Kommunikation mit dezentralen E/A-Racks über ControlNet oder EtherNet/IP.
SCADA- und HMI-Integration über Anlagennetzwerke hinweg.
Netzwerkverbindungen für Stationsautomatisierung und Energieüberwachung.
Anbindung von Frequenzumrichtern, Durchflussmessgeräten und externen SPS.

Technische Spezifikationen

Parameter	Spezifikation
Hersteller	ProSoft Technology
Modellserie	MVI56-ControlLogix-Plattform
Stromaufnahme der Rückwandplatine	800 mA bei 5 V Gleichspannung; 3 mA bei 24 V Gleichspannung
Betriebstemperatur	0 °C bis 60 °C (32 °F bis 140 °F)
Lagertemperatur	-40 °C bis 85 °C (-40 °F bis 185 °F)
Relative Luftfeuchtigkeit	5 % bis 95 % (nicht kondensierend)
Vibrationsfestigkeit	5 g von 10 Hz bis 150 Hz
Stoßfestigkeit im Betrieb	30 g im Betrieb; 50 g außer Betrieb
Ethernet-Anschluss	10/100-Base-T-RJ45-Anschluss
Elektrische Isolierung	1500 V effektiv bei 50 bis 60 Hz für 60 s (IEC 60950)
Widerstandsfähigkeit gegen Broadcast-Stürme	Weniger als oder gleich 5000 ARP-Frames pro Sekunde
Nettogewicht	0,45 kg
Versandgewicht (berechnet)	1,50 kg
Paketabmessungen (berechnet)	25,0 cm x 20,0 cm x 8,0 cm

Verbindungen und Schnittstellen

Schnittstellenanschluss	Beschreibung / Funktion
Ethernet-Anschluss (RJ45)	Primärer 10/100-Mbit/s-Modbus-TCP/IP-Anschluss. Verwendet Cat5e- oder Cat6-Verkabelung.
CFG-Anschluss (RJ45)	Konfigurationsanschluss. Schnittstelle über eine RJ45-zu-DB-9M-Verbindung für Diagnose und die Einrichtung der Firmware-Dienstprogramme.

Empirische technische Erkenntnisse

Alternative Modelle und Kompatibilität

Es ist wichtig, die MVI56-MNETR vom Standardmodell MVI56-MNET zu unterscheiden. Das MVI56-MNET verwendet eine größere Blockgröße von 5000 Wörtern, die von mehreren gängigen Remote-I/O-Netzwerkadaptern nicht unterstützt wird. Wenn Ihre Systemarchitektur die Kommunikationsschnittstelle in einem entfernten Rack vorsieht, das über ControlNet (z. B. 1756-CNB/CN2) oder EtherNet/IP (z. B. 1756-ENBT/EN2T) verbunden ist, ist die Variante „R“ (Reduced Data Block) zwingend erforderlich, um Fehler bei der Verbindungsdimensionierung zu verhindern.

Anwendungsfallen und technische Hinweise

Stellen Sie bei der Konfiguration großer Netzwerke sicher, dass der Broadcast-Datenverkehr den Hardwaregrenzwert von 5000 ARP-Frames pro Sekunde nicht überschreitet. In Netzwerken, die gemeinsam mit Unternehmensdaten oder unmanaged Switches genutzt werden, tritt häufig hoher Broadcast-Datenverkehr auf. Dieser kann die interne Sicherheitsisolierung des Ethernet-Controllers der MVI56-MNETR auslösen und dadurch kurze, sporadische Offline-Fehler verursachen. Isolieren Sie industrielle Steuerungspfade stets in separaten virtuellen Netzwerken (VLANs) oder über Managed Switches.

Tipps zur Inbetriebnahme und Verdrahtung

Für die Erstkonfiguration ist die Software ProSoft Configuration Builder (PCB) erforderlich. Wenn sich Ihr standardmäßiges IP-Netzwerksegment unterscheidet, verbinden Sie das Gerät vor dem Einsetzen in das System über das mitgelieferte RJ45-zu-DB9-Kabel mit dem seriellen Konfigurationsanschluss. Stellen Sie sicher, dass die Standardparameter der RS-232-Schnittstelle auf dem Konfigurationscomputer übereinstimmen, um einen stabilen Zugriff auf das Firmware-Terminal herzustellen.

Installationsrichtlinien

KRITISCHE WARNUNG: Gefahr durch elektrische Entladung

Entfernen Sie vor dem Einsetzen oder Entfernen der MVI56-MNETR-Schnittstelle die gesamte Betriebsspannung des ControlLogix-Chassis. Das Einsetzen oder Entfernen der Karte bei eingeschalteter Backplane kann eine irreversible logische Störung des SPS-Prozessors oder eine Beschädigung der Kontaktstifte des Backplane-Steckverbinders verursachen.

1 Stellen Sie sicher, dass das ControlLogix-System spannungsfrei ist.

2 Richten Sie die Leiterplatte des Moduls an den Kunststoffführungen des vorgesehenen Steckplatzes im ControlLogix-Chassis aus.

3 Schieben Sie das Modul fest nach innen, bis es sicher in der Chassis-Backplane sitzt.

4 Befestigen Sie die oberen und unteren Chassislaschen an der Modul-Frontplatte.

5 Verbinden Sie das abgeschirmte RJ45-Ethernet-Kommunikationskabel mit den primären Anschlüssen und schalten Sie das Chassis ein.

FAQ

Was ist der Unterschied zwischen MVI56-MNET und MVI56-MNETR?

Der MVI56-MNETR ist die Version mit „Reduced Data Block“. Er verwendet eine maximale Konfiguration von 240 Eingangs- und 240 Ausgangswörtern für die Kommunikation über Standard-Backplanes. Dadurch kann das Modul in Remote-I/O-Racks eingesetzt werden, in denen Netzwerkadapter größere Datenblockkonfigurationen begrenzen.

Kann das Modul gleichzeitig als Modbus-TCP/IP-Client und -Server arbeiten?

Ja, die MVI56-MNETR-Schnittstelle unterstützt den gleichzeitigen Betrieb und kann sowohl als Modbus-Client (Master) Daten anfordern als auch als Modbus-Server (Slave) auf Steuerungsanforderungen im Netzwerk reagieren.

Ist Software zur Konfiguration der Schnittstellenparameter erforderlich?

Ja, für die Konfiguration ist das kostenlose Softwaretool ProSoft Configuration Builder (PCB) erforderlich. Konfigurationsdateien werden über den mitgelieferten RJ45-zu-DB9-Kabeladapter und den seriellen RS-232-Konfigurationsanschluss auf das Modul übertragen.

Was passiert, wenn die Ethernet-Broadcast-Storm-Aktivität 5000 Frames pro Sekunde überschreitet?

Das Modul verfügt über einen Hardware-Schutz, der Pakete verwerfen oder begrenzen kann, wenn Broadcast-Frames diesen Grenzwert überschreiten. Dadurch wird verhindert, dass sich das Modul aufhängt, und die Backplane-Kommunikation bleibt aktiv.
