Beschreibung

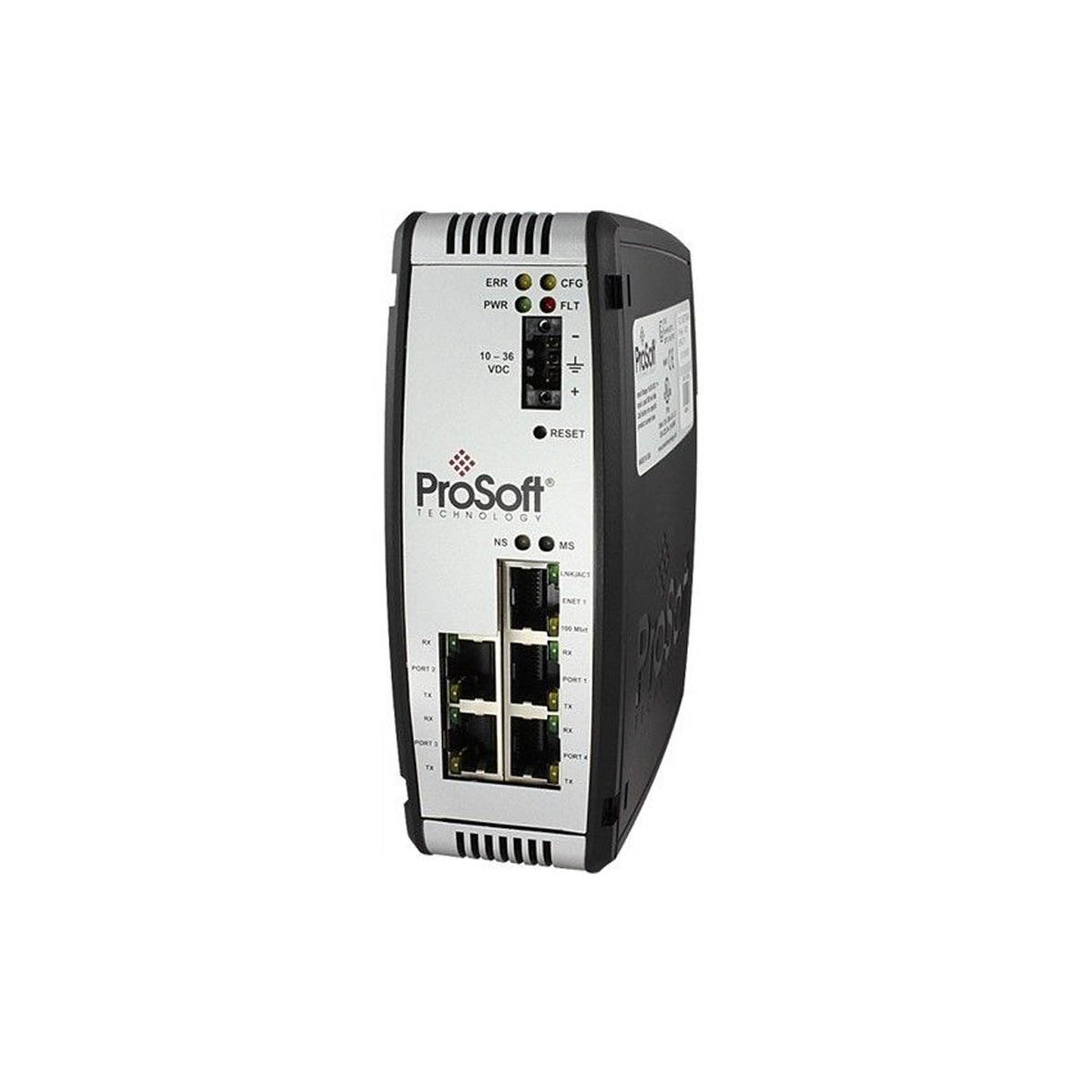

Der ProSoft PLX31-EIP-MBS Protokollkonverter ermöglicht eine nahtlose Datenkommunikation zwischen EtherNet/IP-fähigen Steuerungsnetzwerken und seriellen Modbus-Netzwerken und arbeitet als eigenständiges Gateway. Das Modul wurde für die Verbindung von Rockwell-Automation-SPSen, darunter ControlLogix- und CompactLogix-Systeme, mit Modbus-RTU-/ASCII-kompatiblen Geräten entwickelt und dient als Brücke für die Integration älterer und moderner Systeme. Es ermöglicht die Einbindung von Sensoren, Antrieben und speziellen Messgeräten in übergeordnete Steuerungsarchitekturen, ohne dass kostspielige Netzwerkmodernisierungen erforderlich sind.
Das Gateway wurde für raue industrielle Umgebungen entwickelt und bietet eine hohe elektrische Isolierung sowohl auf den Ethernet- als auch auf den seriellen Datenpfaden, um Schäden durch Erdschleifen zu verhindern. Mit seinem kompakten Formfaktor für die DIN-Schienenmontage ermöglicht das Gateway eine zuverlässige Datenweiterleitung mit konfigurierbaren Lese-/Schreibbefehlen. Dabei wird der interne Registerspeicher protokollübergreifend mit minimaler Übertragungslatenz zugeordnet.
Funktionen
- Die Zuordnung von zwei Protokollen ermöglicht den Echtzeit-Datenaustausch zwischen EtherNet/IP-Master-/Slave-Geräten und Modbus-RTU-/ASCII-Netzwerken.
- Eine vollständige galvanische Trennung der seriellen und Ethernet-Kommunikationspfade schützt Steuergeräte vor elektrischen Störungen und transienten Spannungen.
- Integrierte Diagnose-LEDs zeigen in Echtzeit den Status der Stromversorgung, der Netzwerkverbindung, interner Fehler und des Datenverkehrs an den Ports an.
- Dank flexibler Toleranzen bei der Stromversorgung eignet sich das Modul für verschiedene industrielle Stromverteilungsstandards.
- Die Konfiguration wird über benutzerfreundliche Software-Tools verwaltet, die eine Speicher-Offset-Zuordnung und eine schnelle Inbetriebnahme ermöglichen.
Anwendungen
- Überwachung der Öl- und Gasförderung, bei der Modbus-basierte Durchflussmesser mit EtherNet/IP-RTU-Netzwerken verbunden werden.
- Automatisierung von Wasser- und Abwasseranlagen zur Integration in Motor Control Center (MCC).
- Stromerzeugungs- und Umspannwerkssysteme, die Schutzrelais mit zentralen SCADA-Systemen verbinden.
- Automatisierungsumgebungen in der Fabrik, in denen Feldbusgeräte auf einheitliche Ethernet-Backbones umgestellt werden.
Technische Daten
| Hersteller |
ProSoft Technology |
| Teilenummer / Modell |
PLX31-EIP-MBS |
| Versorgungseingang |
24 VDC nominal (10 VDC bis 36 VDC zulässig) |
| Stromaufnahme |
24 VDC nominal bei 300 mA (10 VDC bis 36 VDC bei maximal 610 mA) |
| Betriebstemperatur |
-25 °C bis 70 °C (-13 °F bis 158 °F) |
| Lagertemperatur |
-40 °C bis 80 °C (-40 °F bis 176 °F) |
| Relative Luftfeuchtigkeit |
5 % bis 95 % relative Luftfeuchtigkeit (nicht kondensierend) |
| Vibrationsschutz |
IEC 60068-2-6; 5G bei 10 bis 150 Hz |
| Ethernet-Anschluss |
1x 10/100-Mbit/s-RJ45-Anschluss (Halb-/Vollduplex) |
| Ethernet-Trennung |
1500 Vrms für 60 Sekunden (gemäß IEC 60950: 1991 Abschnitt 5.3.2) |
| Serieller Kommunikationsanschluss |
1x konfigurierbarer RS-232/422/485-Anschluss |
| Trennung der seriellen Schnittstelle |
2500 Vrms Signaltrennung am Anschluss gemäß UL 1577 (mit HF-basierendem Isolationsmedium) |
| LED-Statusanzeigen |
Konfiguration (CFG), Fehler (ERR), Stromversorgung (PWR), Hardwarefehler (FLT), Netzwerkstatus (NS), Modulstatus (MS), serieller RX/TX, Ethernet-Verbindung/Aktivität |
| Abmessungen (H x W x T) |
13,67 cm x 5,05 cm x 11,13 cm (ca.) |
| Versandgewicht |
2,0 kg |
Anschlüsse und Schnittstellen
| Schnittstelle / Pin |
Funktionsbeschreibung |
| RJ45-Anschluss |
EtherNet/IP-Netzwerkkommunikations- und Konfigurationsanschluss |
| Serielle Schnittstelle |
RS-232-, RS-422- oder RS-485-Verbindung zu Modbus-Slave- oder Master-Feldgeräten |
| V+-Klemme |
Positive DC-Stromversorgung (10 bis 36 VDC) |
| V--Klemme |
Negative DC-Rückleitung |
| GND-Klemme |
Bezugspotenzial für Gehäuse/Funktionserde |
Installationsrichtlinien
- Stellen Sie sicher, dass das Gerät auf einer Standard-DIN-Schiene mit 35 mm in einem staubfreien und temperaturgeregelten Schaltschrank montiert ist.
- Verwenden Sie stets geschirmte Ethernetkabel (Kategorie 5e oder höher) und geschirmte serielle Twisted-Pair-Kabel, um elektromagnetische Störungen (EMI) zu begrenzen.
- Verbinden Sie die GND-Klemme direkt mit einer sauberen Funktionserde-Sammelschiene mit niedrigem Widerstand.
- Achten Sie während des Betriebs auf einen ausreichenden Belüftungsabstand von mindestens 25 mm oberhalb und unterhalb des Moduls.
