Hersteller: Siemens
Produkt-Nr.: 3RW4447-6BC45
Herkunftsland:Tschechien
Produkttyp: Sanftstarter
Zahlung: T/T, Western Union
Gewicht: 12575g
Abmessungen: 210 x 230 x 298 mm (W x H x D)
Versandhafen: Xiamen
Garantie: 12 Monate

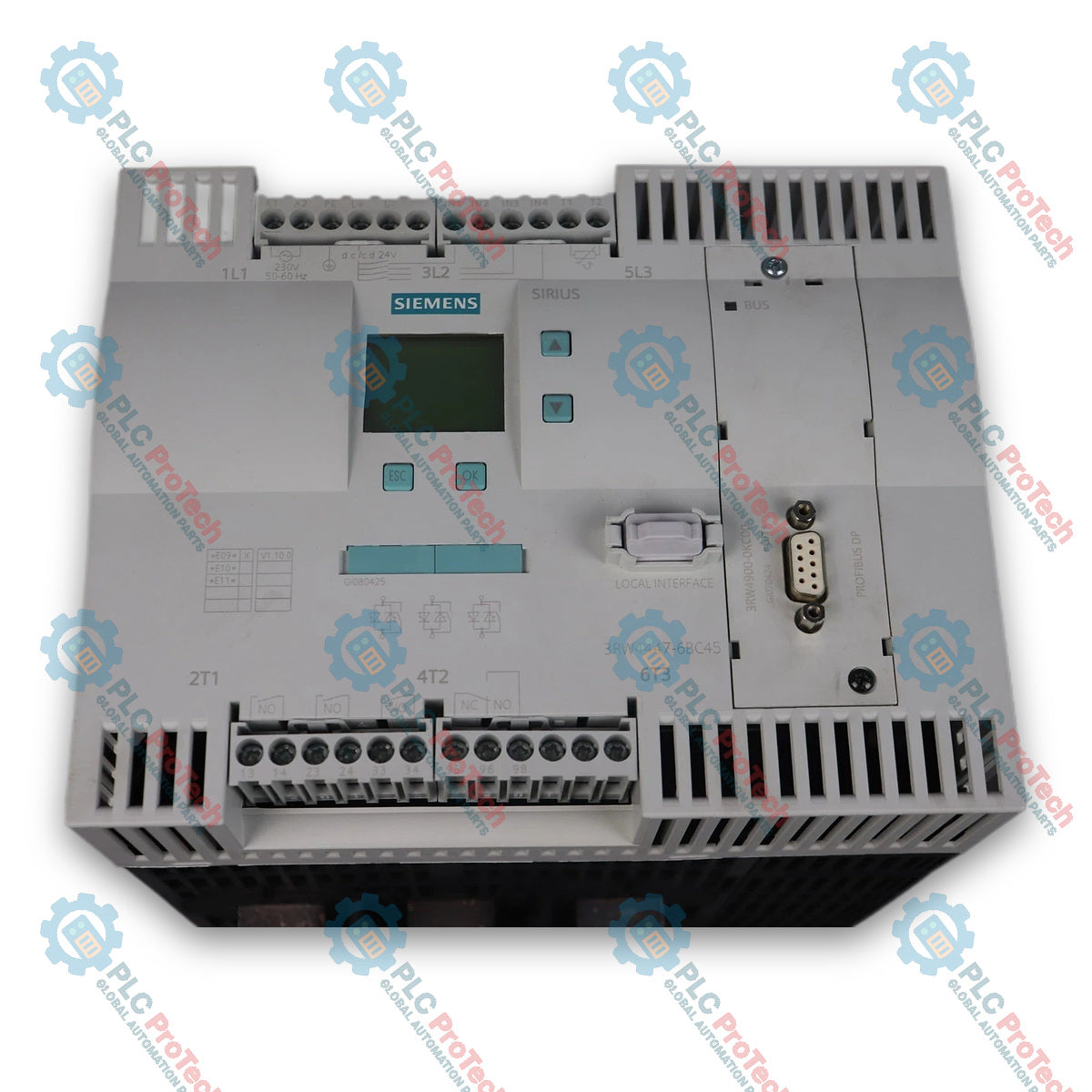

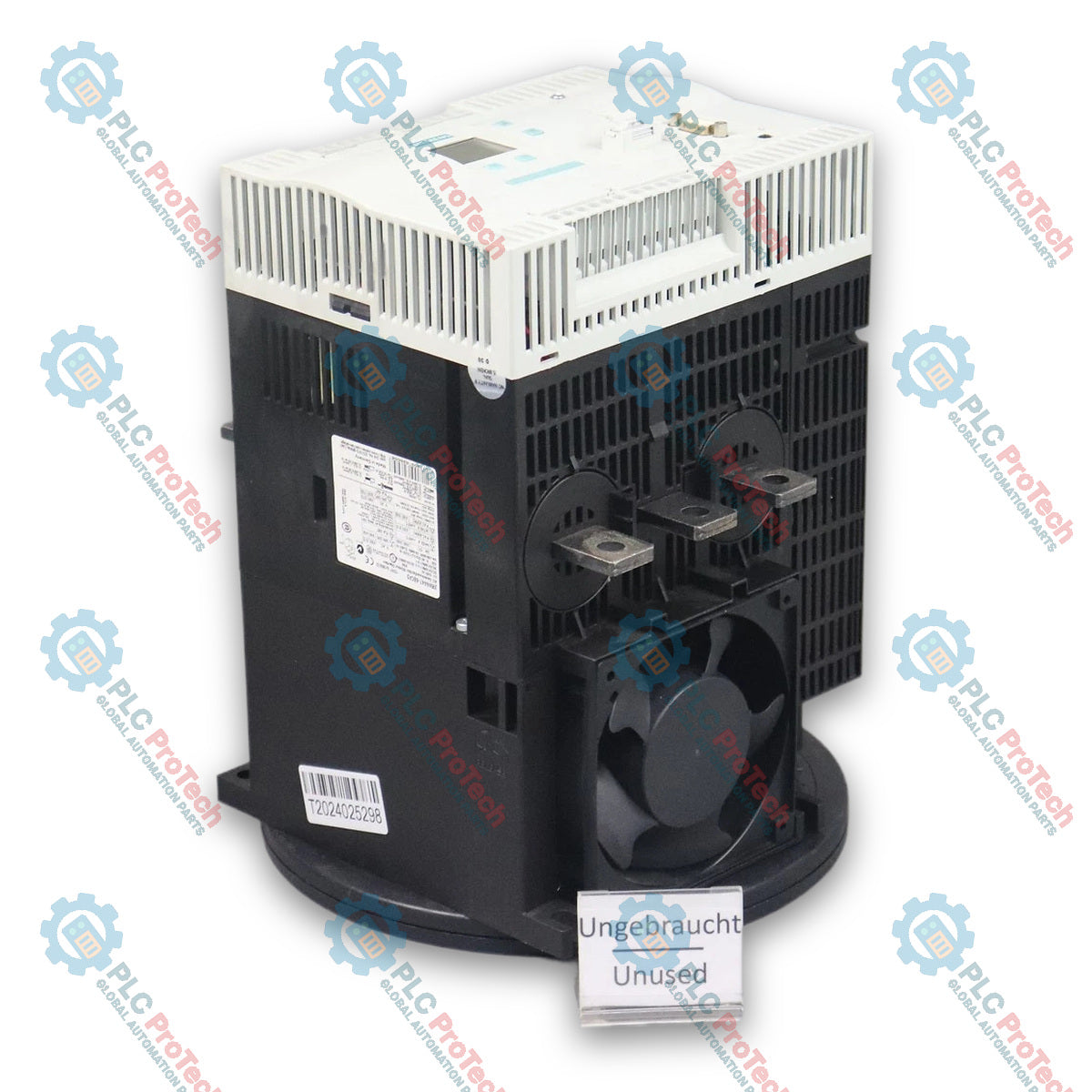

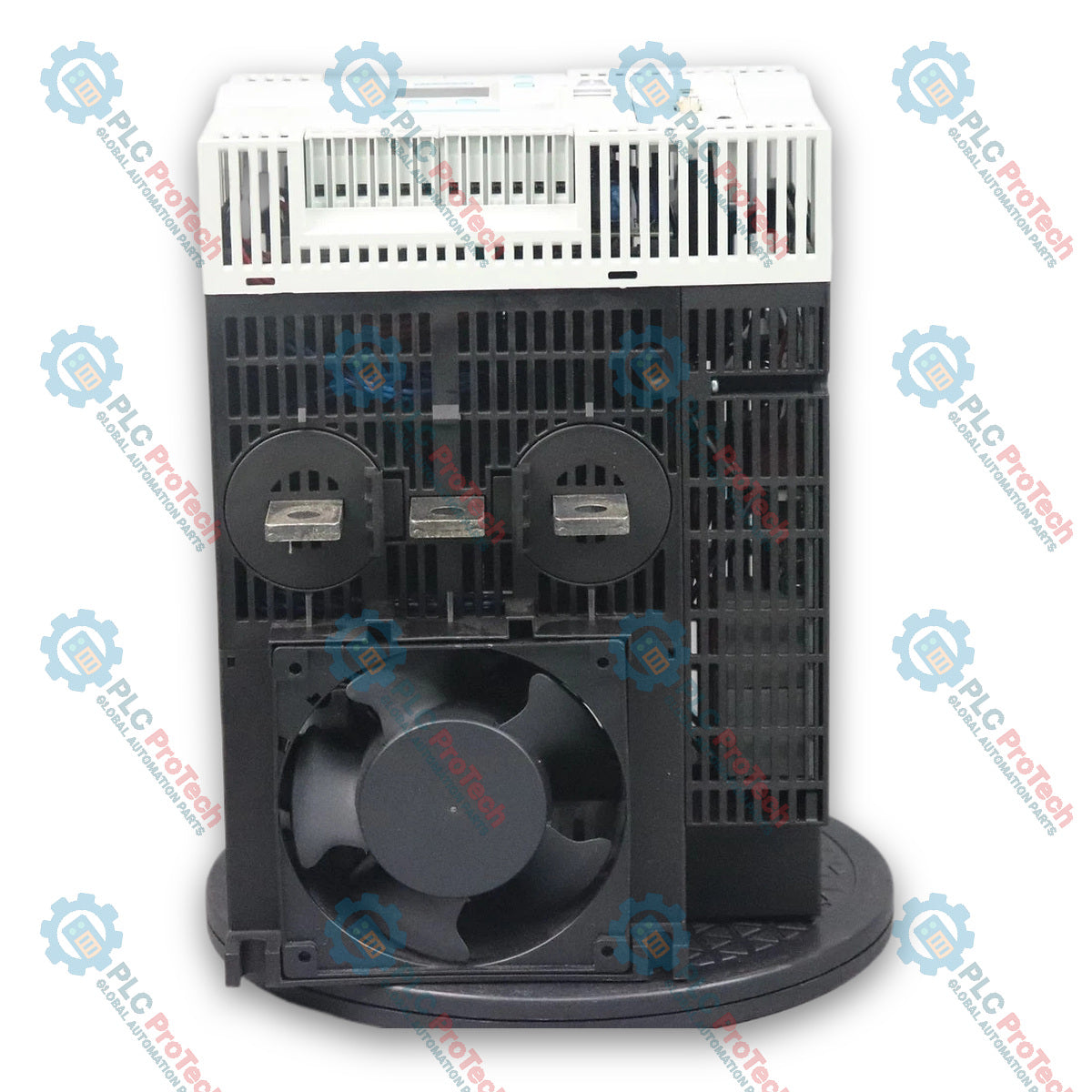

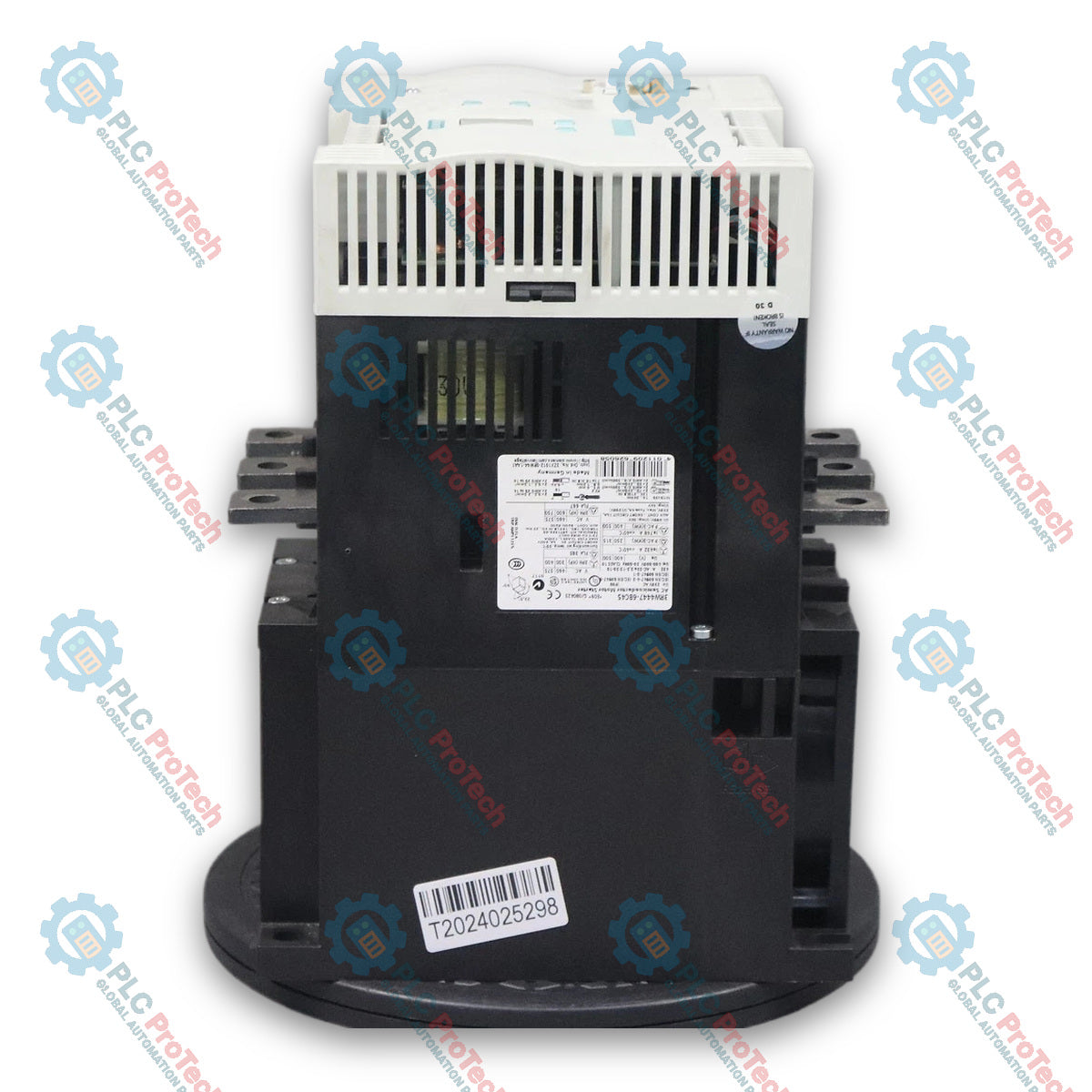

Der Siemens 3RW4447-6BC45 ist ein SIRIUS 3RW44-Sanftstarter zum gesteuerten Starten und Stoppen dreiphasiger Asynchronmotoren.
Das Gerät arbeitet mit einer Hauptkreisspannung von 400 bis 600 VAC. Bei 500 V und 40 °C beträgt die Bemessung im Standardschaltkreis 432 A und 315 kW.
Für Innen-Dreieck-Anwendungen unterstützt dasselbe Gerät 748 A und 500 kW bei 500 V und 40 °C.
Der 3RW4447-6BC45 verwendet eine Steuerspannungsversorgung von 230 VAC sowie Schraubanschlüsse für Hilfs- und Steuerklemmen. Sein Hauptstromkreis wird über Sammelschienen angeschlossen.
Der Sanftstarter umfasst ein integriertes Bypass-Schützsystem, Motorüberlastschutz, integrierten Geräteschutz, die Auswertung des Thermistorschutzes für den Motor, eine einstellbare Strombegrenzung und eine externe Rücksetzfunktion.
Diese Bestellnummer wurde von Siemens abgekündigt. Das bevorzugte Nachfolgeprodukt ist 3RW5547-6HA16.
SIRIUS 3RW44-Sanftstarter
Betriebsspannung von 400 bis 600 VAC
Bemessungsbetriebsstrom von 432 A bei 40 °C
Motorbemessungsleistung 315 kW bei 500 V im Standardschaltkreis
Innen-Dreieck-Strom von 748 A bei 40 °C
Motorbemessungsleistung 500 kW bei 500 V im Innen-Dreieck-Kreis
Steuerspannungsversorgung 230 VAC
Integriertes Bypass-Schützsystem
Einstellbare Strombegrenzung
Motorüberlastschutz
Integrierter Geräteschutz
Auswertung des Thermistorschutzes für den Motor
Externe Rücksetzfunktion
Möglichkeit zum Innen-Dreieck-Anschluss
Motorausgang für Bremse
Betriebsfrequenz von 50 bis 60 Hz
Schraubanschlüsse für Hilfs- und Steuerklemmen
Anschluss des Hauptstromkreises über Sammelschienen
Große dreiphasige Asynchronmotoren
Pumpen
Ventilatoren und Gebläse
Kompressoren
Förderanlagen
Brecher und Mühlen
Maschinen für industrielle Prozesse
Hochleistungs-Motoranlaufsysteme
Austausch vorhandener SIRIUS 3RW44-Sanftstarter
| Parameter | Spezifikation |
|---|---|
| Hersteller | Siemens |
| Bestellnummer | 3RW4447-6BC45 |
| Produktfamilie | SIRIUS 3RW44 |
| Produkttyp | Sanftstarter |
| Produktstatus | Auslaufmodell |
| Bevorzugtes Nachfolgeprodukt | 3RW5547-6HA16 |
| Integrierter Bypass | Ja |
| Thyristoren | Ja |
| Innen-Dreieck-Betrieb | Unterstützt |
| Verschmutzungsgrad | 3 gemäß IEC 60947-4-2 |
| Parameter | Spezifikation |
|---|---|
| Betriebsspannung | 400 bis 600 VAC |
| Spannungstoleranz | -15 % / +10 % |
| Betriebsfrequenz | 50 bis 60 Hz |
| Frequenztoleranz | +/-10% |
| Betriebsstrom bei 40 °C | 432 A |
| Betriebsstrom bei 50 °C | 385 A |
| Betriebsstrom bei 60 °C | 335 A |
| Innen-Dreieck-Strom bei 40 °C | 748 A |
| Innen-Dreieck-Strom bei 50 °C | 667 A |
| Innen-Dreieck-Strom bei 60 °C | 580 A |
| Mindestlast | 8% |
| Minimal einstellbarer Motorstrom | 86 A |
| Dauerbetrieb bei 40 °C | 115 % von Ie |
| Typischer Verlust bei 40 °C | 232 W |
| Versorgung / Schaltung | Motorleistung |
|---|---|
| 400 V, Standardschaltung | 250 kW |
| 400 V, In-Delta-Schaltung | 400 kW |
| 500 V, Standardschaltung | 315 kW |
| 500 V, In-Delta-Schaltung | 500 kW |
| 460/480 V, Standardschaltung bei 50 °C | 300 hp |
| 460/480 V, In-Delta-Schaltung bei 50 °C | 600 hp |
| 575/600 V, Standardschaltung bei 50 °C | 400 hp |
| 575/600 V, In-Delta-Schaltung bei 50 °C | 750 hp |
| Parameter | Spezifikation |
|---|---|
| Art der Steuerversorgung | AC |
| Steuerspannung | 230 VAC |
| Frequenz der Steuerversorgung | 50 / 60 Hz |
| Spannungstoleranz | -15 % / +10 % |
| Fehleranzeige | Anzeige |
| Funktion | Verfügbarkeit |
|---|---|
| Motorschutz gegen Überlast | Ja |
| Integrierter Geräteschutz | Ja |
| Auswertung des Thermistor-Motorschutzes | Ja |
| Einstellbare Strombegrenzung | Ja |
| Externe Rückstellung | Ja |
| Integriertes Bypass-Kontaktsystem | Ja |
| Anschluss | Typ |
|---|---|
| Hauptstromkreis | Sammelschienenanschluss |
| Hilfs- / Steuerkreis | Schraubklemmen |
| Hilfskontakte NO | 3 |
| Hilfskontakte CO | 1 |
| Hilfskontakte NC | 0 |
| Parameter | Spezifikation |
|---|---|
| Breite | 210 mm |
| Höhe | 230 mm |
| Tiefe | 298 mm |
| Montage | Schraubbefestigung |
| Maximale Motorleitungslänge | 500 m |
| Richtung | Mindestabstand |
|---|---|
| Oben | 100 mm |
| Seitlich | 5 mm |
| Unten | 75 mm |
| Parameter | Spezifikation |
|---|---|
| Maximale Installationshöhe | 5000 m |
| Maximale Betriebstemperatur | 60 °C |
| Lagertemperatur | -25 bis +80 °C |
| Temperatur für die Leistungsreduzierung | 40 °C |
| Frontschutz | IP00 |
| Mit Klemmenabdeckung | IP20 |
Die vollständige Katalognummer vor dem Austausch eines installierten Sanftstarters überprüfen.
Motorstrom und Motorleistung mit der ausgewählten Schaltungskonfiguration abgleichen.
Bei der Dimensionierung zwischen Nennwerten für Standardschaltung und In-Delta-Schaltung unterscheiden.
Vor dem Einschalten des Geräts den Bereich der Netzversorgung von 400 bis 600 VAC bestätigen.
Die 230-VAC-Steuerversorgung und die Verdrahtung des Steuerkreises überprüfen.
Die angegebenen Belüftungsabstände um den Sanftstarter einhalten.
Motorschutz gegen Überlast und Strombegrenzung für den angeschlossenen Motor konfigurieren.
Start-, Stopp-, Bypass- und Schutzfunktionen vor dem Normalbetrieb überprüfen.
3RW4447-6BC45 ist ein auslaufendes SIRIUS 3RW44-Produkt.
Siemens nennt 3RW5547-6HA16 als bevorzugten Nachfolger.
Den Nachfolger nicht ausschließlich anhand des Nennstroms auswählen.
Motorschaltkreis, Versorgungsspannung, Steuerspannung, Verdrahtung, Schutzeinstellungen und Anwendungsverhalten vor der Umstellung überprüfen.
