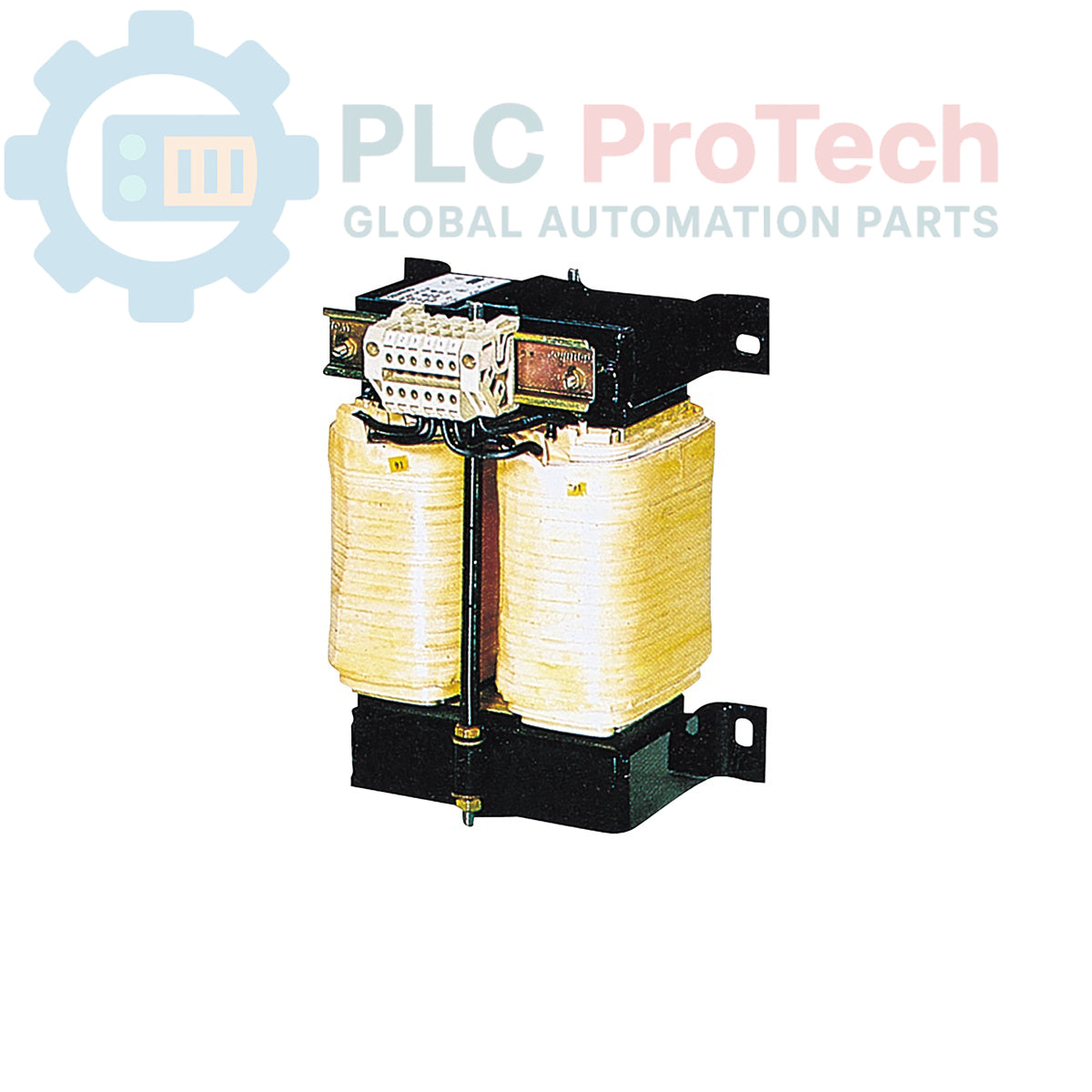

Siemens 4AT3612-5AT10-0FA0 SITAS Steuertransformator

Beschreibung

Der 4AT3612-5AT10-0FA0 ist ein einphasiger SITAS-Steuertransformator, der für eine zuverlässige Spannungsumwandlung in industriellen Steuerungssystemen ausgelegt ist. Dieses Gerät dient sowohl als Steuertransformator als auch als Trenntransformator und verfügt über eine Primärspannung von 400 V (+/- 5 %) sowie eine Sekundärspannung von 230 V. Es bietet eine Nennleistung von 5 kVA und eine intermittierende Leistung (S6) von 18,5 kVA bei einem sekundärseitigen Ausgangsstrom von 21,7 A. Der für anspruchsvolle Umgebungen ausgelegte Transformator verfügt über ein Isoliersystem der Klasse H für eine hohe thermische Belastbarkeit. Der Transformator ist mit Schraubanschlussklemmen ausgestattet und eignet sich für die Schraubbefestigung in Schaltschränken.

Merkmale

• Transformatortyp: Einphasiger SITAS-Steuer- und Trenntransformator
• Leistungsdaten: 5 kVA (Nennleistung) / 18,5 kVA (intermittierender Betrieb S6)
• Spannungsdaten: 400 V (+/- 5 %) primär / 230 V sekundär
• Ausgangsstrom: 21,7 A
• Frequenzbereich: 50/60 Hz
• Isolierung: Temperaturklasse H (bis zu 55 °C Umgebungstemperatur)
• Anschlüsse: Integrierte Schraubklemmen
• Normen: EN 61558-2-1, -2-2, -2-4; UL/CSA-anerkannt

Anwendungen

• Industrielle Schaltschränke und Automatisierungsschränke
• Stromverteilung für Werkzeugmaschinen
• Galvanische Trennung von Steuerstromkreisen
• Spannungsanpassung für Zusatzgeräte

Technische Daten

Installationshinweise

• Montage: Befestigen Sie den Transformator mithilfe der integrierten Befestigungspunkte auf einer stabilen, vibrationsbeständigen Oberfläche innerhalb eines Gehäuses.
• Belüftung: Da das Gerät die Schutzart IP00 aufweist, muss es in einem geschützten Gehäuse mit ausreichender natürlicher oder erzwungener Konvektion installiert werden, um die während des Betriebs entstehende Wärme abzuführen.
• Verdrahtung: Schließen Sie die primär- und sekundärseitigen Leitungen an die dafür vorgesehenen Schraubklemmen an. Verwenden Sie Leiter mit geeigneten Querschnitten, die für den Nennsekundärstrom von 21,7 A ausgelegt sind.
• Sicherheit: Stellen Sie sicher, dass das Gehäuse ordnungsgemäß geerdet ist. Beachten Sie alle örtlichen Vorschriften für Trenntransformatoren und den Überstromschutz (Sicherungen/Leitungsschutzschalter) auf der Primär- und Sekundärseite.
• Umgebung: Stellen Sie sicher, dass die Umgebungstemperatur den angegebenen Grenzwert von 55 °C für die entsprechende Isolierstoffklasse nicht überschreitet.
