Beschreibung

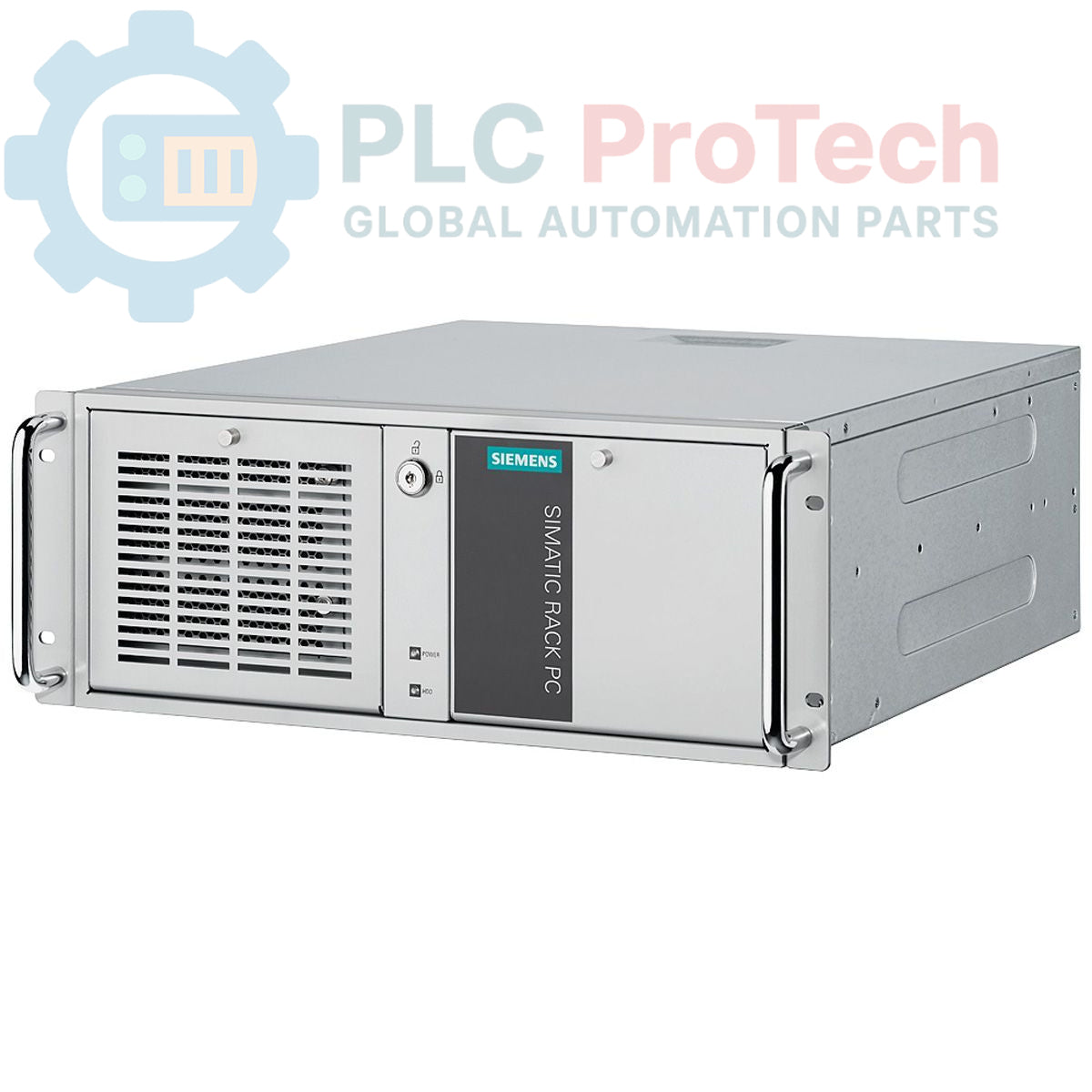

Der 6AG4012-0AA22-0XX0 ist ein industrieller Rack-Computer SIMATIC IPC347D, der für anspruchsvolle Automatisierungsumgebungen entwickelt wurde. Dieser 19-Zoll-Rack-PC mit 4 HE dient als hochzuverlässige Plattform für die Datenverarbeitung, HMI-Überwachung und industrielle Steuerungsaufgaben. Ausgestattet mit einem Intel Pentium Dual-Core-G2010-Prozessor bietet er die erforderlichen Rechenressourcen für lokale Automatisierungsknoten und die Integration von Altsystemen. Das Gerät verfügt über eine robuste interne 500-GB-Festplatte und 4 GB DDR3-RAM sowie ein industrietaugliches 100/240-V-Netzteil für einen stabilen Betrieb in Umgebungen mit schwankender Stromversorgung.

Merkmale

• Bauform: 19-Zoll-Rack-Gehäuse mit 4 HE.
• Prozessor: Intel Pentium Dual Core G2010 (2C/2T, 2,8 GHz, 3 MB Cache).
• Arbeitsspeicher: 4 GB DDR3-SD-RAM (1 × 4 GB), Single-Channel.
• Speicher: 1 × 500-GB-Festplatte (intern).
• Optisches Laufwerk: DVD +/-RW im Lieferumfang enthalten.
• Konnektivität: 2 × Gbit-Ethernet, 1 × DVI-D, 1 × VGA, 2 × USB (Vorderseite), 4 × USB (Rückseite), 2 × serielle Schnittstellen, 2 × PS/2 und Audio.
• Stromversorgung: Integriertes industrielles 100/240-V-Netzteil.

Anwendungen

• Überwachung industrieller Prozesse und Datenprotokollierung.
• HMI-Visualisierungsstationen (Human Machine Interface).
• Datenverarbeitungsterminals für Leitwarten.
• Integration in industrielle Kommunikationsnetzwerke älterer Generationen.
• Management von Automatisierungszellen und lokale übergeordnete Steuerung.

Technische Daten

Installationsrichtlinien

• Montage: Stellen Sie sicher, dass das Gerät in einem standardmäßigen 19-Zoll-Rack montiert wird. Verwenden Sie geeignete Tragschienen, um das Gewicht von 16,76 kg aufzunehmen.
• Kühlung: Halten Sie an der Vorder- und Rückseite des Gehäuses ausreichend Abstand ein, um eine optimale Luftzirkulation zu gewährleisten und eine thermische Drosselung der CPU zu verhindern.
• Umgebung: Schützen Sie das Gerät vor übermäßigen Vibrationen, Feuchtigkeit und Staub. Stellen Sie sicher, dass die Installationsumgebung innerhalb der üblichen industriellen Temperaturbereiche liegt.
• Stromversorgung: Schließen Sie das Gerät an eine stabile 100/240-V-Wechselstromquelle an. Vergewissern Sie sich, dass die lokale Erdung der Stromversorgung den industriellen Sicherheitsstandards entspricht, um Störungen durch elektrisches Rauschen zu verhindern.
• Kabelführung: Sichern Sie alle Kommunikationskabel und Peripheriegeräte, um mechanische Belastungen der Anschlüsse an der Vorder- und Rückseite zu vermeiden.
