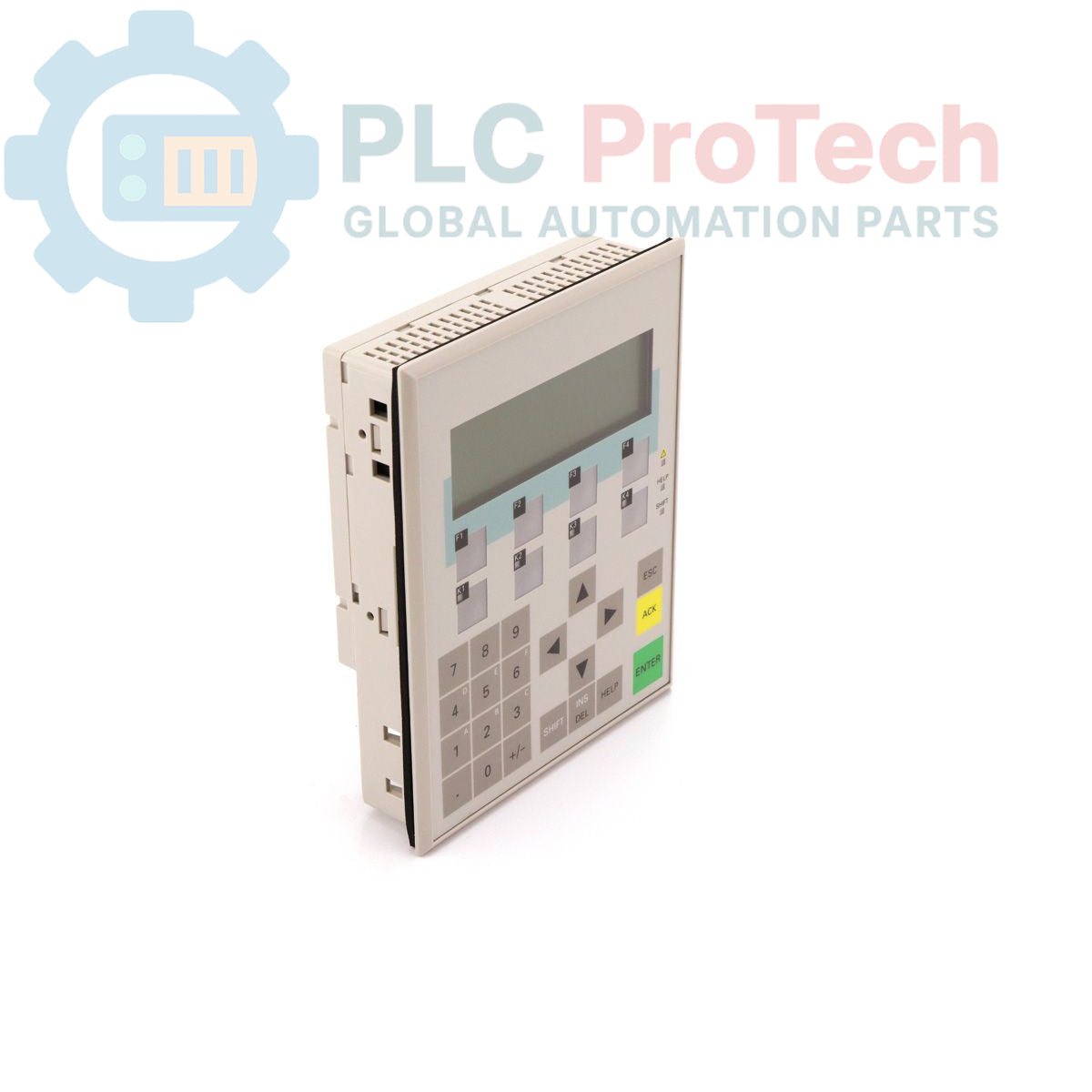

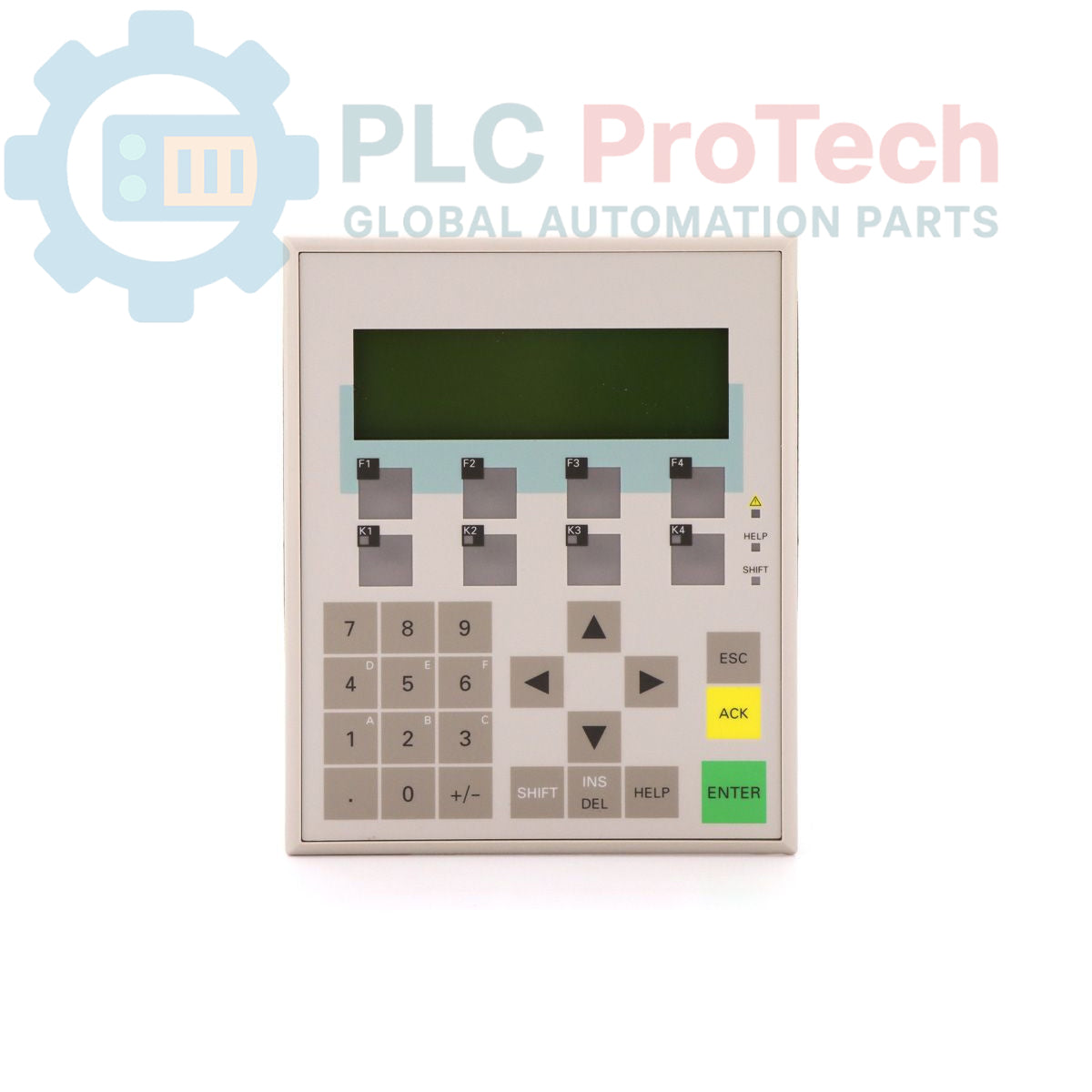

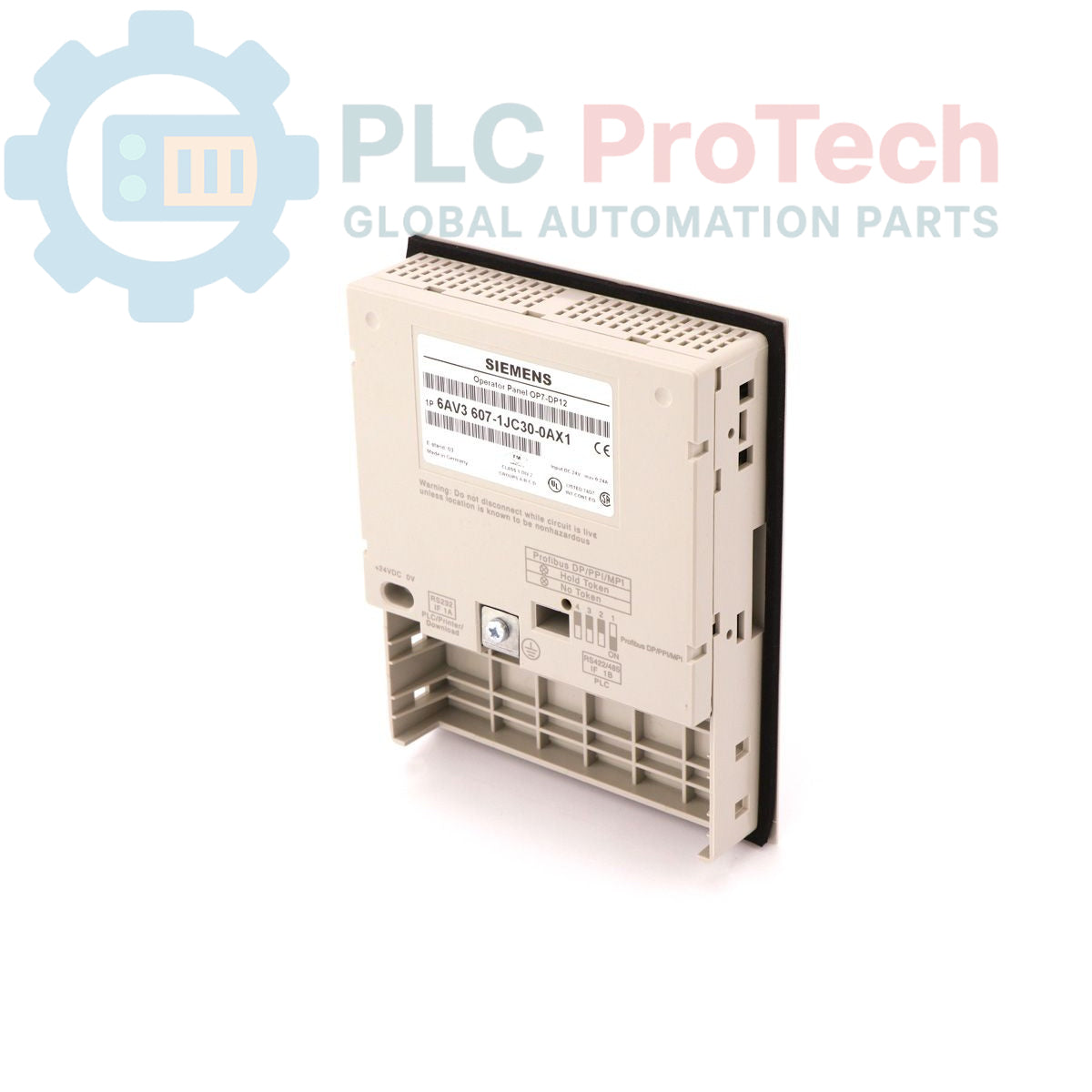

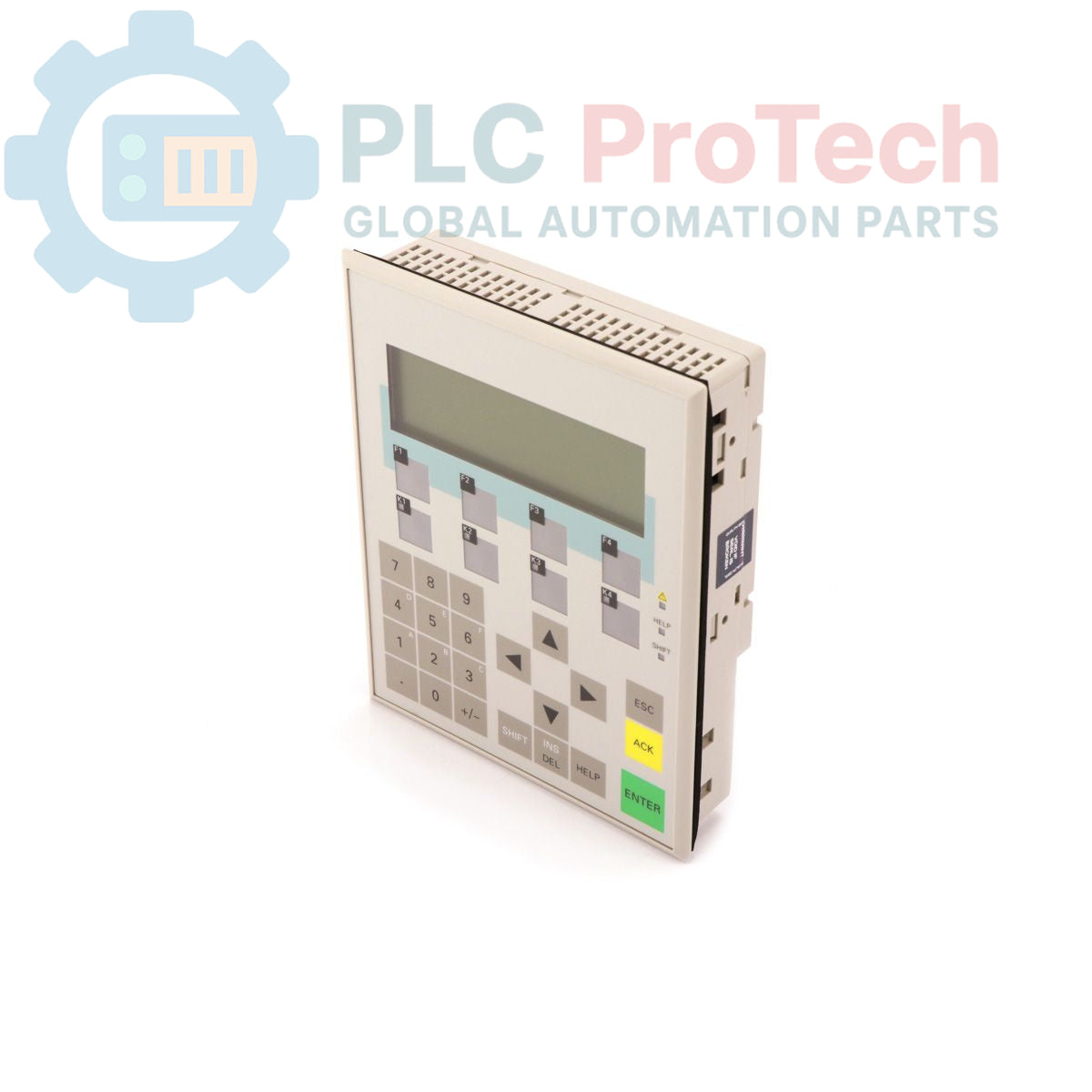

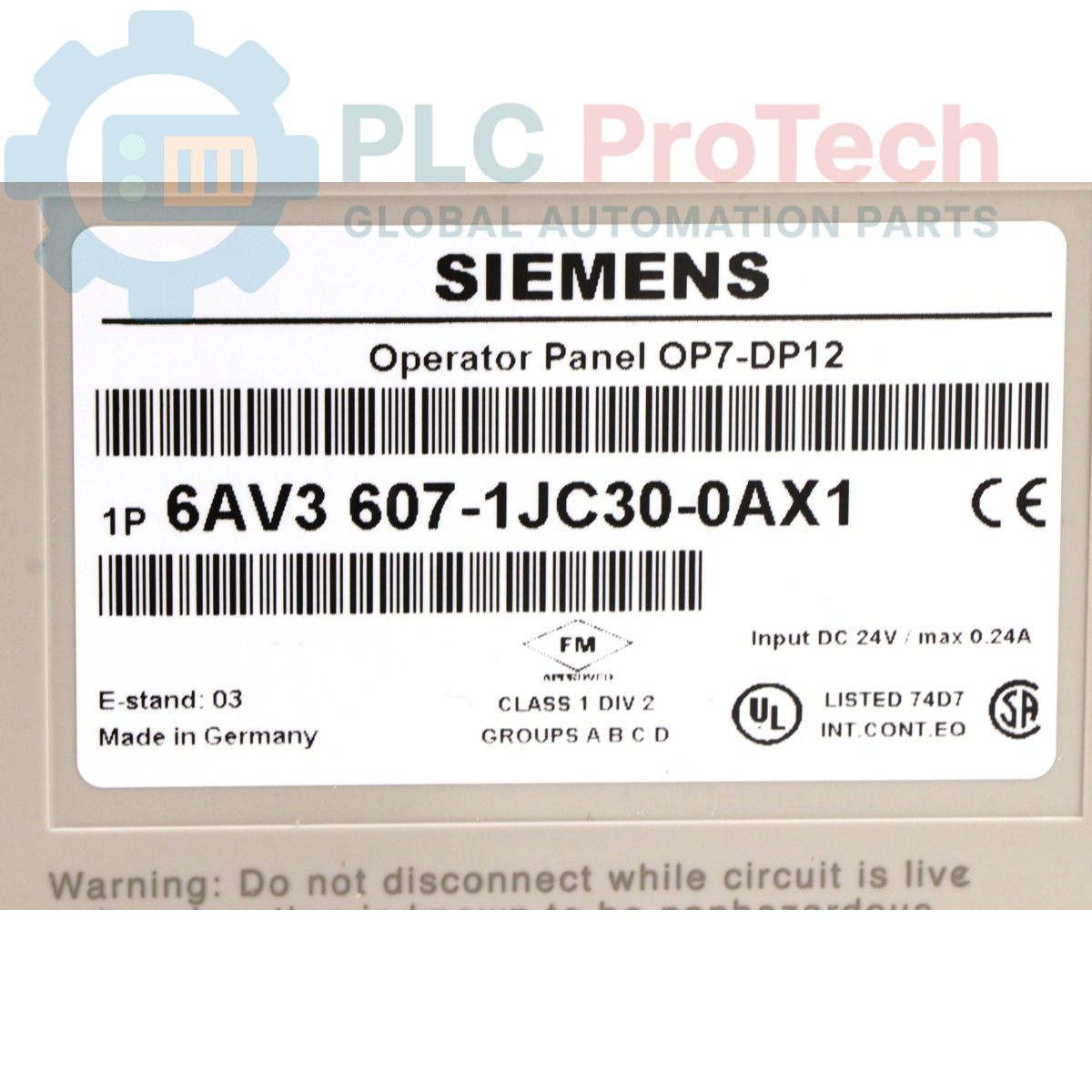

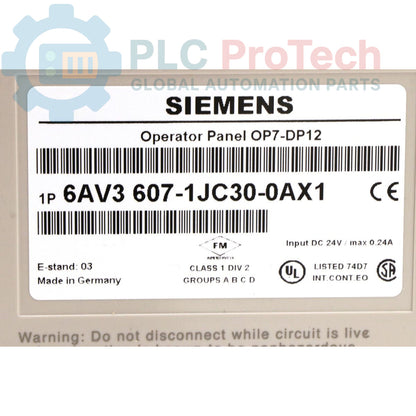

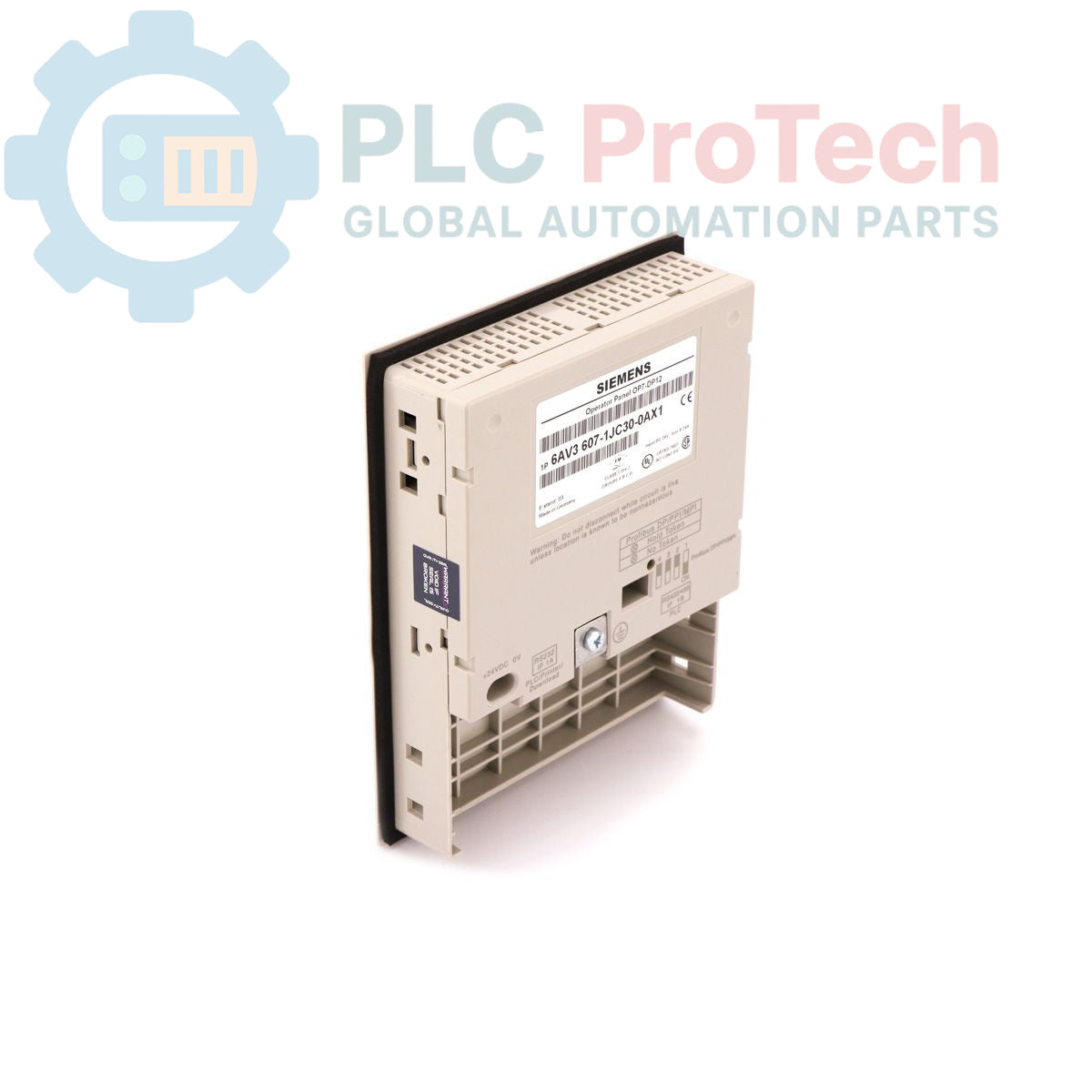

Siemens 6AV3607-1JC30-0AX1 SIMATIC HMI OP7 Bedienpanel

Beschreibung

Das Siemens 6AV3607-1JC30-0AX1 ist ein Bedienpanel der SIMATIC-HMI-OP7-Serie, genauer gesagt das Modell OP7/DP12. Dieses HMI verfügt über eine LC-Anzeige mit LED-Hintergrundbeleuchtung und bietet eine klare Lesbarkeit mit einer 4-stufigen Anzeige, die 20 Zeichen pro Zeile darstellen kann. Das für industrielle Automatisierungsumgebungen konzipierte 6AV3607-1JC30-0AX1 gewährleistet durch native Treiber für SPS-Systeme der Serien SIMATIC S5, 505, S7 und M7 die Kompatibilität mit verschiedenen Steuerungssystemen. Es verfügt über eine PROFIBUS-DP-Schnittstelle und unterstützt eine Hochgeschwindigkeits-Datenkommunikation mit bis zu 12 Mbaud. Das Gerät ist auf Zuverlässigkeit und Flexibilität ausgelegt und verfügt über UL- und CSA-Zertifizierungen, um die strengen Sicherheits- und Qualitätsstandards für industrielle Anwendungen zu erfüllen.

Merkmale

• LC-Anzeige mit LED-Hintergrundbeleuchtung
• Anzeige mit 4 Ebenen und 20 Zeichen pro Zeile
• Native Treiber für die Kompatibilität mit SIMATIC S5, 505, S7 und M7
• PROFIBUS-DP-Schnittstelle mit einer Kommunikationsgeschwindigkeit von 12 Mbaud
• UL- und CSA-zertifiziert gemäß industriellen Sicherheitsstandards
• Tastenbedienung

Anwendungen

• Industrielle Automatisierungs- und Steuerungssysteme
• Mensch-Maschine-Schnittstelle (HMI) für Maschinenbedienung und Prozessvisualisierung
• Integration in SPS-Systeme der Serien SIMATIC S5, 505, S7 und M7
• Produktionsumgebungen, die PROFIBUS-DP-Kommunikation erfordern
• Anwendungen, die eine klare, präzise Datenanzeige in kompakter Form erfordern

Technische Daten

Installationsrichtlinien

1. Sicherheit zuerst: Stellen Sie sicher, dass vor Beginn der Installation oder Wartung die gesamte Stromversorgung des Schaltschranks und der zugehörigen Ausrüstung abgeschaltet ist.
2. Montage: Montieren Sie das Bedienpanel sicher in einem vorbereiteten Schalttafelausschnitt. Achten Sie auf eine ordnungsgemäße Abdichtung, um die IP-Schutzart des Gehäuses zu erhalten.
3. Stromversorgung: Schließen Sie die 24-V-DC-Versorgungsspannung unter Beachtung der korrekten Polarität an die vorgesehenen Stromversorgungsklemmen an. Stellen Sie sicher, dass die Stromquelle die angegebenen Spannungs- und Stromanforderungen erfüllt.
4. Kommunikationsverdrahtung: Verbinden Sie das PROFIBUS-DP-Kommunikationskabel mit der entsprechenden Schnittstelle am Panel. Achten Sie auf eine ordnungsgemäße Abschirmung und Erdung des PROFIBUS-Kabels, um Störungen zu minimieren.
5. Erdung: Stellen Sie eine zuverlässige Schutzerdungsverbindung (PE) für das Schaltschrankgehäuse her, um die elektrische Sicherheit und die EMV-Konformität zu gewährleisten.
6. Konfiguration: Schalten Sie das Gerät nach der Installation und Verdrahtung ein und konfigurieren Sie es mit der geeigneten Siemens-Engineering-Software, damit es mit der vorgesehenen SIMATIC-S5-, 505-, S7- oder M7-SPS kommunizieren kann.
7. Kabelmanagement: Verlegen Sie alle Kabel ordentlich und sichern Sie sie, um Zugbelastungen und Beschädigungen zu vermeiden. Trennen Sie Strom- und Signalkabel nach Möglichkeit, um elektrische Störungen zu reduzieren.

Konformität und Zertifizierungen

• UL-Zulassung
• CSA-Zulassung
