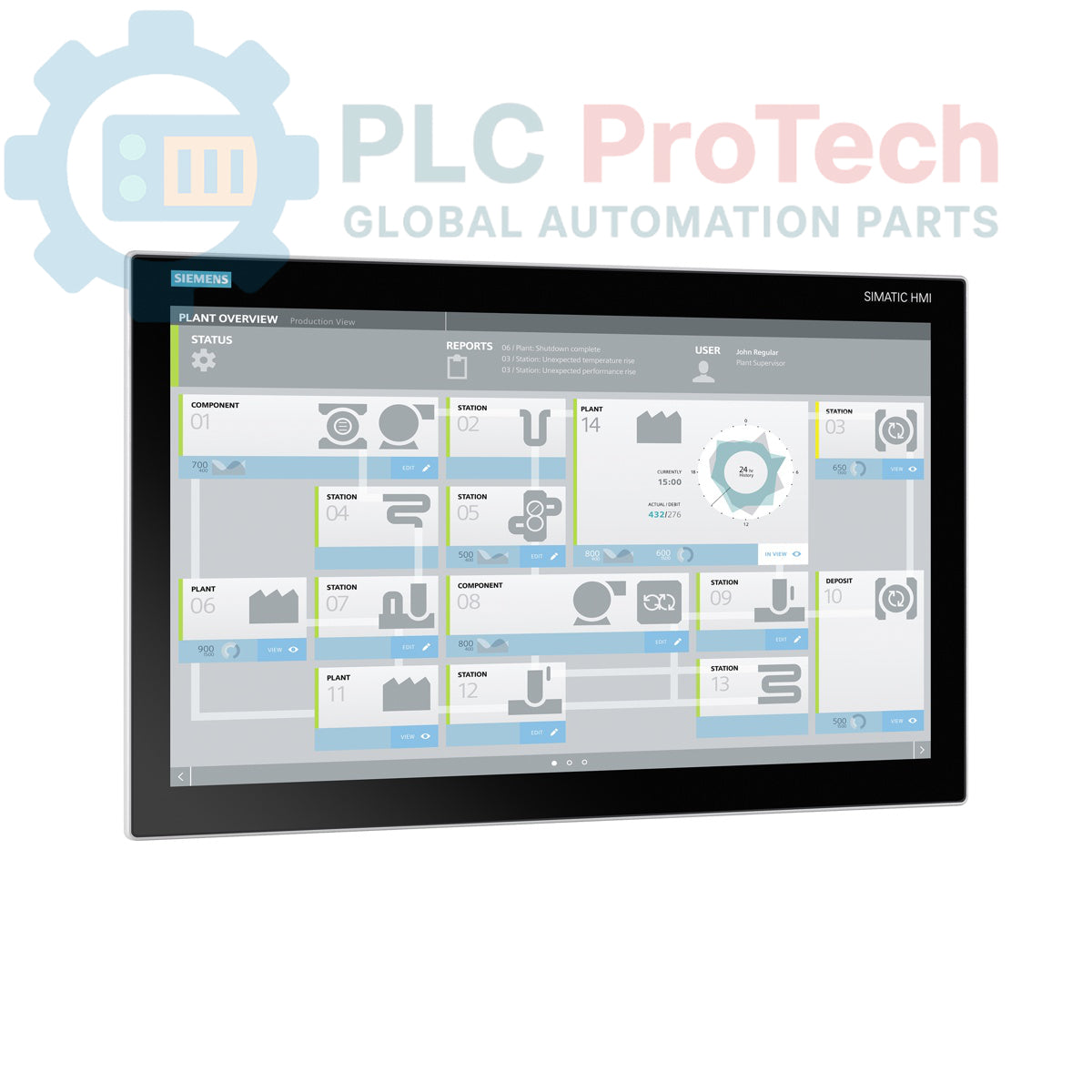

Siemens 6AV7241-5BB17-0FA0 SIMATIC IPC 477E Panel-PC

Beschreibung

Dies ist ein Siemens 6AV7241-5BB17-0FA0 aus der SIMATIC-IPC-477E-Serie, ein industrieller Panel-PC für anspruchsvolle HMI- und Steuerungsanwendungen. Er verfügt über ein 15-Zoll-Breitbild-Touchdisplay mit einer nativen Auflösung von 1280 x 800 Pixeln. Das Gerät wird von einem Intel-Core-i5-6442EQ-Prozessor angetrieben und ist für eine zuverlässige Leistung mit 8 GB RAM ausgestattet. Als Speicher dient ein 240-GB-SATA-Solid-State-Laufwerk; die Stromversorgung erfolgt über eine standardmäßige 24-V-DC-Industriespannungsversorgung. Diese Konfiguration umfasst mehrere Ethernet-Anschlüsse für eine flexible Netzwerkintegration, einschließlich PROFINET-Konnektivität.

Merkmale

• 15-Zoll-Breitbild-Touchdisplay (Auflösung: 1280 x 800)
• Intel Core i5-6442EQ-Prozessor
• 8 GB installierter Systemspeicher
• 240-GB-SATA-Solid-State-Laufwerk (SSD) für schnellen Datenzugriff
• Vorinstalliert mit Windows 10 IoT Enterprise 2016 LTSB (64-Bit)
• Integrierte PROFINET/IE-Schnittstelle mit drei Gigabit-Ethernet-Anschlüssen
• Ein von der Vorderseite zugänglicher USB-Anschluss und vier USB-Anschlüsse auf der Rückseite
• Ein PCIe-Erweiterungssteckplatz (x4) für zusätzliche Hardware
• Für industrielle Stromversorgungsumgebungen mit 24 V DC ausgelegt

Anwendungen

• Mensch-Maschine-Schnittstelle (HMI) für die Prozessvisualisierung
• SCADA- und Datenerfassungssysteme
• Steuerung und Überwachung auf Maschinenebene in der Fertigung
• Industrielle Datenerfassung und -analyse
• Automatisierungsgateways in der Fabrik- und Prozesssteuerung

Technische Daten

Installationsrichtlinien

1. 1 Überprüfen, dass die Abmessungen des Ausschnitts im Bedienpanel exakt den Anforderungen des SIMATIC IPC 477E 15"-Gehäuses entsprechen, um einen passgenauen Einbau und eine zuverlässige Abdichtung gegen Umwelteinflüsse zu gewährleisten.
2. 2 Vor Beginn den Hauptschaltschrank spannungsfrei schalten und alle erforderlichen Lockout-/Tagout-Sicherheitsverfahren (LOTO) anwenden, um ein unbeabsichtigtes Einschalten zu verhindern.
3. 3 Den Panel PC von der Vorderseite des Gehäuses in den vorbereiteten Ausschnitt einsetzen.
4. 4 Von der Rückseite die mitgelieferten Montageklemmen einsetzen und gleichmäßig mit dem vom Hersteller angegebenen Drehmoment festziehen. Dadurch werden sowohl die mechanische Stabilität als auch die IP-Schutzart des Panels gewährleistet.
5. 5 Die Verdrahtung der 24-V-DC-Stromversorgung an die dafür vorgesehenen Stromversorgungsklemmen des Geräts anschließen und dabei unbedingt auf die korrekte Polarität (+/−) achten.
6. 6 Eine sichere Schutzleiterverbindung (PE) vom Erdungspunkt des Gehäuses zur Haupterdungsschiene des Schaltschranks mit einem niederimpedanten Leiter herstellen.
7. 7 Ethernet-, USB- und alle anderen erforderlichen Peripheriekabel anschließen. Sicherstellen, dass alle Kabel ordnungsgemäß verlegt und mit einer Zugentlastung gesichert sind, um ein Trennen durch Vibrationen zu verhindern.
