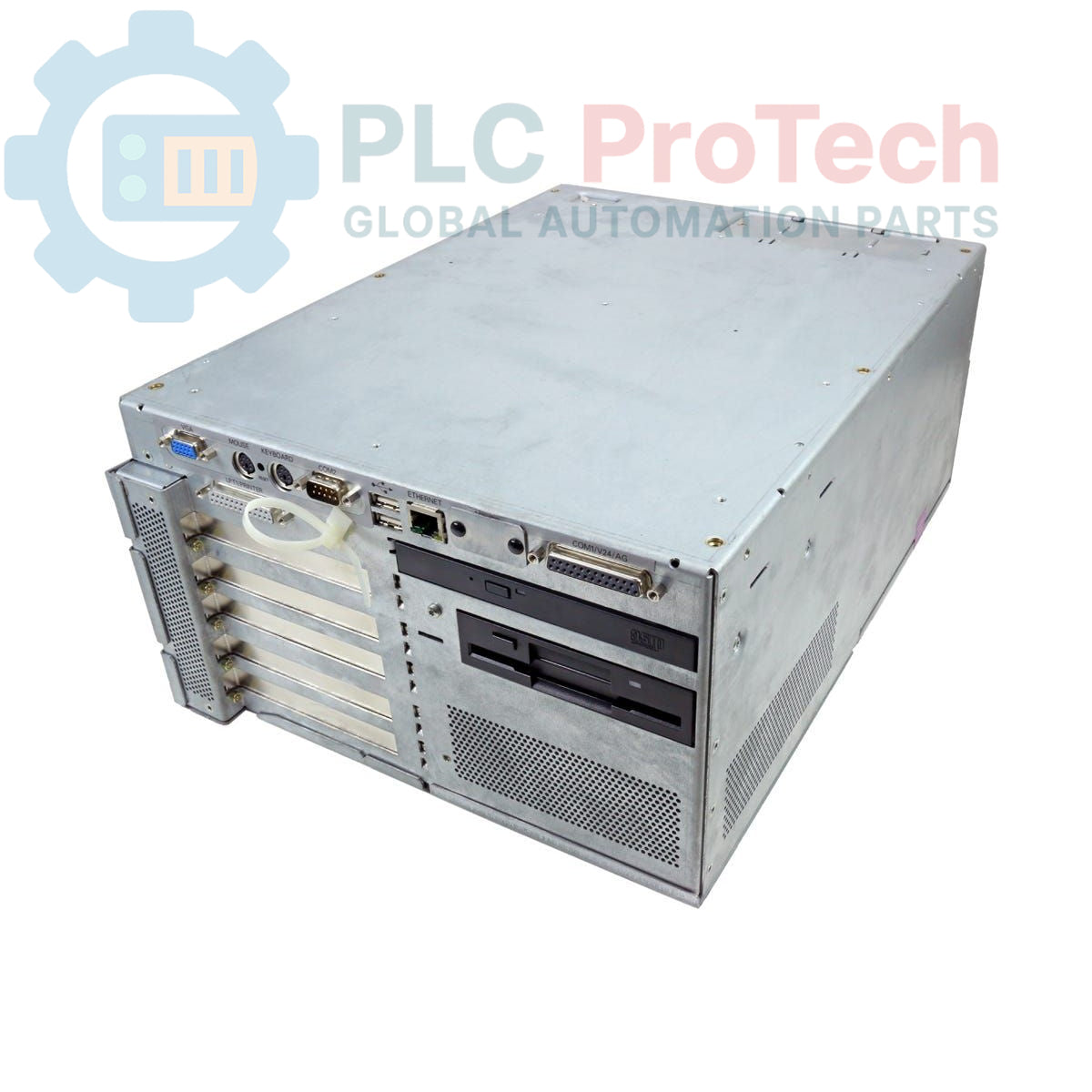

Siemens 6AV7705-3DC10-0AD0 SIMATIC Panel PC 870

Beschreibung

Der Siemens 6AV7705-3DC10-0AD0 ist ein SIMATIC Panel PC 870 in Standardausführung, der für industrielle Mensch-Maschine-Schnittstellen (HMI) und Steuerungsanwendungen konzipiert ist. Dieses Gerät verfügt über ein 15,1-Zoll Farb-TFT-Display, einen Intel Pentium III 1,26 GHz Prozessor und 512 MB RAM. Es ist mit einer 40 GByte EIDE Festplatte, einem integrierten CD-ROM-Laufwerk ausgestattet und wird mit dem vorinstallierten Windows 2000 Mehrsprachbetriebssystem geliefert. Das Paket enthält ein Netzkabel mit europäischem Stecker für eine 230V Wechselstromversorgung.

Merkmale

• 15,1-Zoll Farb-TFT-Display für klare Prozessvisualisierung.
• Intel Pentium III Prozessor mit 1,26 GHz.
• 512 MB Systemspeicher zur Unterstützung von Anwendungen.
• 40 GByte EIDE Festplatte zur Speicherung von Daten und Anwendungen.
• Integriertes CD-ROM-Laufwerk für Softwareinstallation und Datentransfer.
• Vorinstalliert mit Windows 2000 Mehrsprachig (EN, DE, FR, IT, SP).
• Inklusive 230V-Netzkabel mit europäischem Stecker.

Anwendungen

• Bedienung und Überwachung auf Maschinenniveau.
• Prozessvisualisierung in Fertigungs- und Produktionslinien.
• Datenerfassung und Protokollierungssysteme.
• Überwachung und Steuerung in kleinen bis mittelgroßen Automatisierungssystemen.

Technische Spezifikationen

Installationsrichtlinien

1. 1 Überprüfen Sie, ob die Ausschnittmaße mit den Spezifikationen des Panel-PC übereinstimmen, um eine korrekte Passform und Abdichtung zu gewährleisten.
2. 2 Setzen Sie den Panel-PC von vorne in die vorbereitete Aussparung im Gehäuse oder der Schalttür ein.
3. 3 Installieren und ziehen Sie von hinten alle Befestigungsklammern gleichmäßig am Umfang des Geräts an, um es fest zu sichern. Ziehen Sie nicht zu fest an.
4. 4 Verbinden Sie einen Schutzleiter (PE) mit dem dafür vorgesehenen Erdungsklemme am Gehäuse. Diese Verbindung ist für die Sicherheit entscheidend.
5. 5 Schließen Sie das 230V-Wechselstrom-Netzkabel an den Netzeingang des Geräts an. Stellen Sie sicher, dass die Stromquelle kompatibel ist.
6. 6 Schließen Sie alle erforderlichen Kommunikations-, Peripherie- und Ein-/Ausgabekabel an. Achten Sie auf eine ordnungsgemäße Kabelführung und Zugentlastung.
7. 7 Nachdem alle Verbindungen überprüft und das Gehäuse geschlossen wurde, stellen Sie die Stromversorgung wieder her und nehmen Sie das System in Betrieb.
