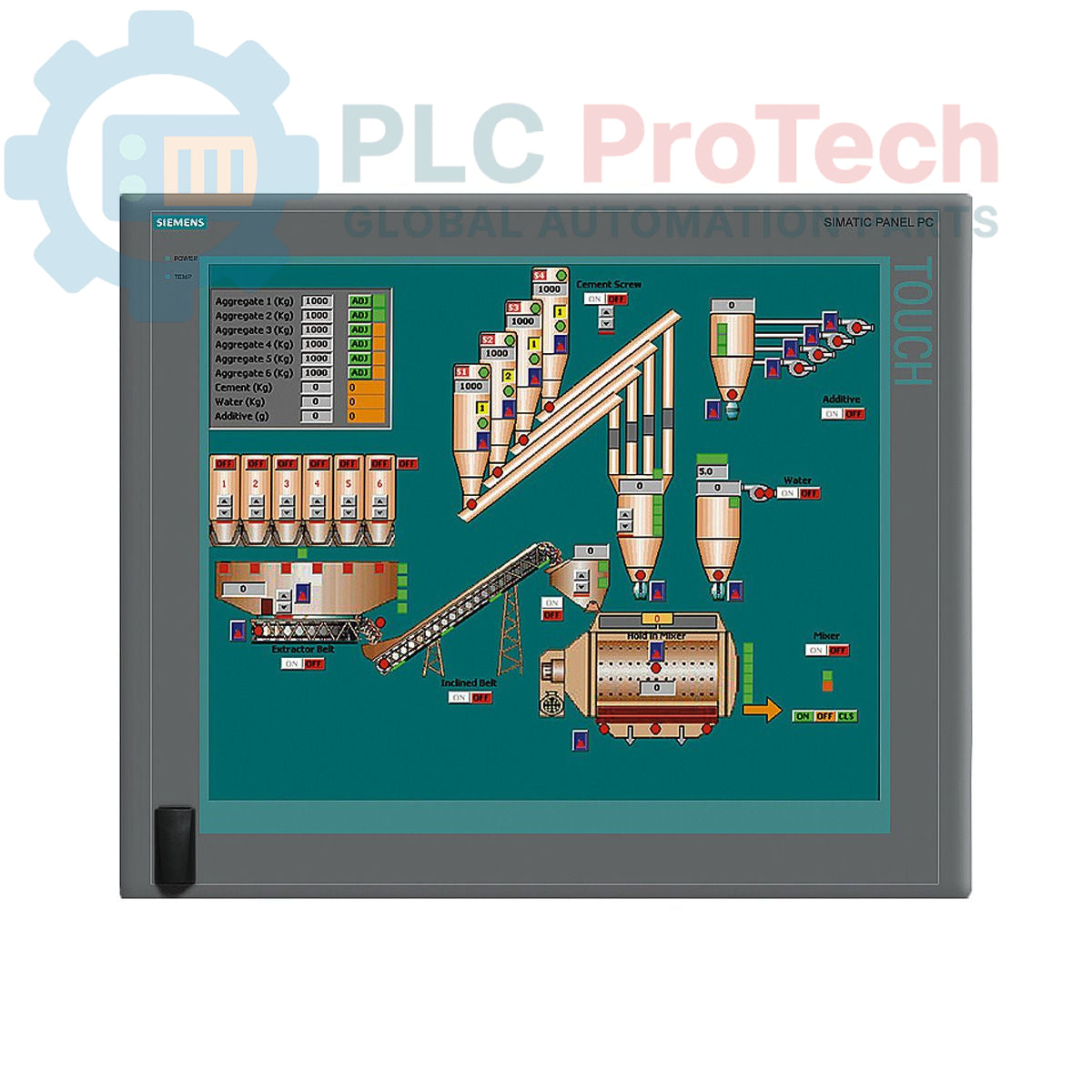

Siemens 6AV7804-0AC10-1AC0 SIMATIC Panel PC 677

Beschreibung

Der Siemens 6AV7804-0AC10-1AC0 ist ein industrieller Panel-PC SIMATIC Panel PC 677, der für Visualisierungs- und Steuerungsaufgaben entwickelt wurde. Das Gerät verfügt über einen 19-Zoll-Touchscreen mit einer Auflösung von 1280×1024, eine USB-Schnittstelle an der Vorderseite und wird mit einer Gleichspannung von 24 V betrieben. Ausgestattet ist es mit einem Pentium-M760/2,0-GHz-Prozessor, 533-MHz-FSB, 2 MB SLC, 512 MB DDR266-SDRAM und einer 80-GB-SATA-Festplatte. Ein integriertes 3,5-Zoll-DVD-ROM-Laufwerk ist ebenfalls enthalten. Das System wird mit vorinstalliertem Windows XP Professional MUI geliefert und unterstützt mehrere Sprachen (Englisch, Deutsch, Französisch, Italienisch, Spanisch, Japanisch, Chinesisch, Koreanisch). Dieses spezifische Modell befindet sich derzeit in einer abgekündigten Produktphase.

Merkmale

• 19-Zoll-Touchscreen
• Auflösung von 1280×1024 Pixeln
• USB-Schnittstelle an der Vorderseite
• 24-V-Gleichspannungseingang
• Pentium-M760/2,0-GHz-Prozessor mit 533-MHz-FSB und 2 MB SLC
• 512 MB DDR266-SDRAM (1×512-MB-Konfiguration)
• 80-GB-SATA-Festplatte
• Integriertes 3,5-Zoll-DVD-ROM-Laufwerk
• Vorinstalliertes Windows XP Professional MUI (Multi-User Interface)

Anwendungen

• Mensch-Maschine-Schnittstelle (HMI) für industrielle Prozesse
• Visualisierung und Steuerung in Fertigungsumgebungen
• Datenerfassung und -verarbeitung in Automatisierungssystemen
• Maschinenbedienung und -überwachung
• Industrieller Arbeitsplatzrechner für Anwendungen in der Produktion

Technische Daten

Installationsrichtlinien

1. Stromanschluss: Stellen Sie sicher, dass die DC-24-V-Stromversorgung ordnungsgemäß an die dafür vorgesehenen Klemmen angeschlossen ist und die korrekte Polarität eingehalten wird. Überprüfen Sie, ob die Stromquelle den erforderlichen Strom für den Panel-PC und alle angeschlossenen Peripheriegeräte bereitstellen kann.
2. Montage: Montieren Sie den Panel-PC sicher in einem vorbereiteten Ausschnitt eines Schaltschranks oder Bedienpanels. Achten Sie dabei auf ausreichenden Belüftungsraum rund um das Gerät zur Wärmeableitung. Verwenden Sie geeignetes Montagematerial, um Vibrationen oder Bewegungen zu verhindern.
3. USB-Peripheriegeräte: Nutzen Sie die frontseitige USB-Schnittstelle zum Anschließen externer Geräte wie Tastaturen, Mäuse oder anderer industrieller Peripheriegeräte nach Bedarf.
4. Erdung: Stellen Sie eine ordnungsgemäße Schutzleiterverbindung (PE) zum Gehäuse des Panel-PCs her, um die elektrische Sicherheit zu gewährleisten und elektromagnetische Störungen zu minimieren.
5. Umgebungsbedingungen: Installieren Sie das Gerät in einer Umgebung, die den angegebenen Betriebswerten für Temperatur, Luftfeuchtigkeit und Vibration entspricht, um langfristige Zuverlässigkeit zu gewährleisten.
6. Kabelmanagement: Führen Sie alle Strom- und Datenkabel ordentlich und sicher, und trennen Sie Stromkabel von Signalkabeln, um Störungen zu vermeiden. Verwenden Sie bei Bedarf eine Zugentlastung.
