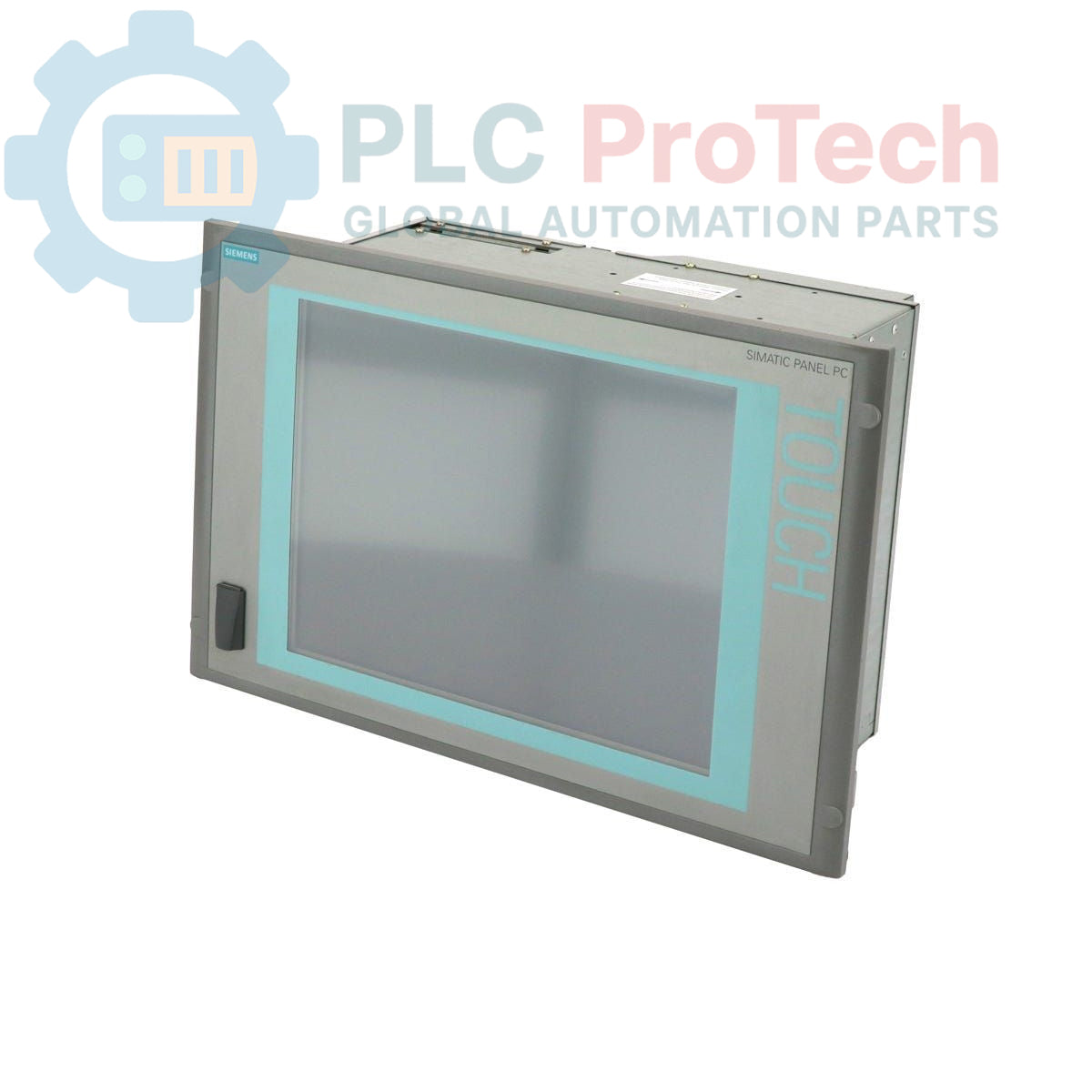

Siemens 6AV7820-0AA10-1AC0 SIMATIC PC577 Panel-PC

Beschreibung

Der Siemens 6AV7820-0AA10-1AC0 ist ein an der Schalttafel montiertes Mensch-Maschine-Interface (HMI) aus der SIMATIC-Panel-PC-577-Serie. Dieses Gerät integriert ein 12-Zoll-Touchdisplay mit einem Industriecomputer, der von einem Celeron-Prozessor mit 2,0 GHz und 512 MB DDR400-SDRAM betrieben wird. Es verfügt über ein integriertes DVD-ROM-Laufwerk und wird mit vorinstalliertem Betriebssystem Windows XP SP1 Professional mit mehrsprachiger Benutzeroberfläche (MUI) geliefert. Damit bietet es eine sofort einsatzbereite Plattform für Maschinensteuerungs- und Prozessvisualisierungsaufgaben.

Merkmale

• ■12-Zoll-Farb-Touchdisplay zur Interaktion mit dem Bediener.
• ■Celeron-Prozessor mit einer Taktfrequenz von 2,0 GHz.
• ■512 MB DDR400-SDRAM zur Unterstützung von Anwendungen.
• ■Integriertes optisches DVD-ROM-Laufwerk.
• ■Mit vorinstalliertem Windows XP SP1 Professional (MUI).

Anwendungen

• ■Bedienersteuerung und Überwachung auf Maschinenebene.
• ■Prozessvisualisierung und Datenerfassung (SCADA).
• ■Fabrikautomatisierung und Produktionslinienverwaltung.
• ■Systeme zur Datenerfassung und Rezeptverwaltung.

Technische Daten

Installationsrichtlinien

1. 1 Bereiten Sie den Gehäuseausschnitt gemäß den mechanischen Zeichnungen des Geräts vor und stellen Sie ausreichend Freiraum für die Belüftung und Kabelführung sicher. Entgraten Sie alle scharfen Kanten.
2. 2 Setzen Sie den Panel-PC von der Vorderseite des Gehäuses in den Ausschnitt ein. Befestigen Sie ihn von hinten mit den mitgelieferten Montageklammern und ziehen Sie diese gleichmäßig mit dem angegebenen Drehmoment fest, um eine ordnungsgemäße Abdichtung zu gewährleisten.
3. 3 Schließen Sie einen niederimpedanten Schutzleiter (PE) an die dafür vorgesehene Erdungsklemme am Gehäuse des Panel-PCs an. Dies ist sowohl für die Sicherheit als auch für die Störfestigkeit entscheidend.
4. 4 Schließen Sie die Hauptstromversorgung an das Gerät an und überprüfen Sie, dass die Quellenspannung mit der Nennspannung auf dem Geräteetikett übereinstimmt. Stellen Sie sicher, dass die Stromversorgungsleitungen von stark störenden Signal- oder Stromleitungen getrennt verlegt werden.
5. 5 Schließen Sie alle erforderlichen Kommunikations- und E/A-Kabel an (z. B. Ethernet-, USB- und serielle Kabel). Verwenden Sie, sofern angegeben, geschirmte Kabel und stellen Sie sicher, dass die Schirmungen ordnungsgemäß mit der Masse verbunden sind.
