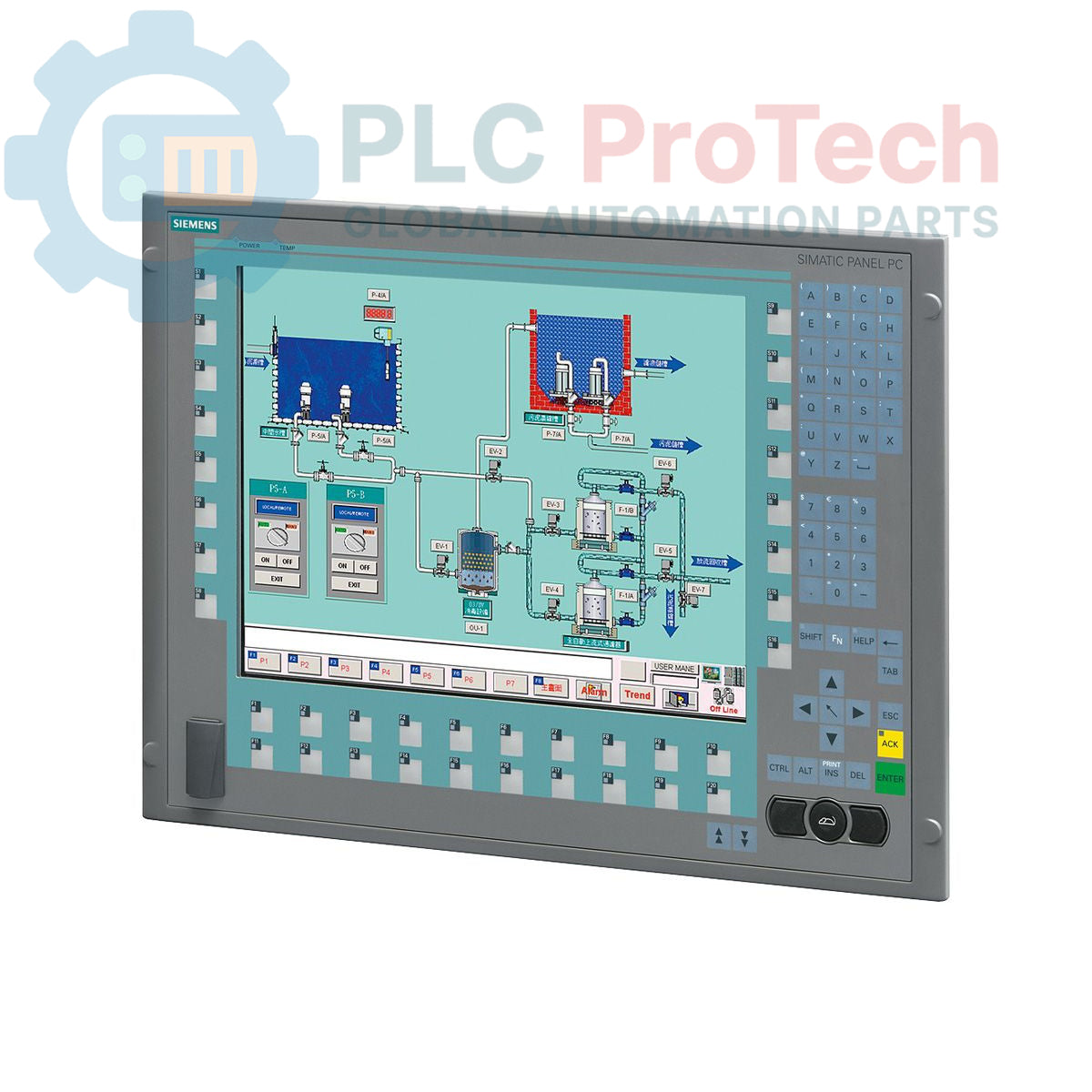

Siemens 6AV7873-0AC20-1AC0 SIMATIC Panel-PC 677B

Beschreibung

Der Siemens 6AV7873-0AC20-1AC0 SIMATIC Panel PC 677B ist ein industrieller Panel PC, der für anspruchsvolle industrielle Umgebungen entwickelt wurde, in denen Zuverlässigkeit und Leistung entscheidend sind. Dieses Gerät verfügt über ein 15-Zoll-Display mit einer Auflösung von 1024 x 768 und ermöglicht eine klare Visualisierung von Produktionsprozessen und Bedienoberflächen. Es ist mit einem Core-2-Duo-T5500-Prozessor ausgestattet, der mit 1,66 GHz arbeitet und durch 2 MB SLC ergänzt wird, wodurch eine effiziente Datenverarbeitung und ein reibungsloser Systembetrieb gewährleistet werden.

Für Arbeitsspeicher und Speicher verfügt der Panel PC 677B über 1 GB DDR2-RAM und eine 160-GB-SATA-Festplatte (3,5”) und bietet damit eine umfangreiche Kapazität für industrielle Anwendungen. Die Anschlussmöglichkeiten sind umfassend und umfassen zwei 10/100/1000-Mbit/s-Ethernet-Anschlüsse, vier USB-V2.0-Anschlüsse, eine serielle COM1-Schnittstelle sowie eine praktische frontseitige USB-Schnittstelle für einfachen Zugriff. Das System wird über eine DC-24-V-Stromversorgung versorgt und unterstützt zwei PCI-Steckplätze zur Erweiterung. Ein integriertes DVD+-R+-Laufwerk erleichtert die Datensicherung und Softwareinstallation. Alle Komponenten sind in einem robusten Gehäuse untergebracht, wodurch sich der Siemens SIMATIC Panel PC 677B für den Dauerbetrieb in verschiedenen industriellen Umgebungen eignet.

Funktionen

• 15-Zoll-Display mit einer Auflösung von 1024 x 768
• Core-2-Duo-T5500-Prozessor, 1,66 GHz, 2 MB SLC
• 1 GB DDR2-RAM
• 160-GB-SATA-Festplatte (3,5")
• Zwei 10/100/1000-Mbit/s-Ethernet-Anschlüsse
• Vier USB-V2.0-Anschlüsse und eine frontseitige USB-Schnittstelle
• Eine serielle COM1-Schnittstelle
• DC-24-V-Stromversorgung
• Zwei PCI-Erweiterungssteckplätze
• Integriertes DVD+-R+-Laufwerk
• Robustes Gehäuse für industrielle Umgebungen

Anwendungen

Der Siemens SIMATIC Panel PC 677B eignet sich für eine Vielzahl industrieller Anwendungen, die eine zuverlässige Mensch-Maschine-Schnittstelle (HMI) und Datenverarbeitungsfunktionen erfordern. Typische Einsatzszenarien umfassen:

• Maschinensteuerung und Visualisierung
• Prozessüberwachung und Datenerfassung
• Bedienerarbeitsplätze in Produktionsanlagen
• Gebäudeautomation und Facility-Management
• Datenprotokollierung und Berichterstellung in Produktionslinien
• Industrielle Rechenaufgaben in rauen Umgebungen

Technische Daten

Installationsrichtlinien

1. System spannungsfrei schalten: Stellen Sie vor Beginn der Installationsarbeiten sicher, dass die Stromversorgung des Panel-PCs und der zugehörigen Geräte vollständig abgeschaltet und gegen versehentliches Wiedereinschalten gesichert ist.
2. Montage: Montieren Sie den Panel-PC sicher in einem vorbereiteten Tafelausschnitt. Stellen Sie ausreichende Belüftungsabstände rund um das Gerät sicher, um eine Überhitzung während des Betriebs zu verhindern.
3. Stromanschluss: Schließen Sie die DC-24-V-Stromversorgung an die dafür vorgesehenen Stromanschlussklemmen an. Achten Sie auf die richtige Polarität, um Schäden am Gerät zu vermeiden.
4. Erdung: Stellen Sie eine zuverlässige Schutzerdungsverbindung (PE) zur dafür vorgesehenen Erdungsklemme am Gehäuse des Panel-PCs her. Dies ist entscheidend für die Betriebssicherheit und die elektromagnetische Verträglichkeit.
5. Ethernet-Anschlüsse: Schließen Sie industrielle Ethernet-Kabel an die 10/100/1000-Mbit/s-Ethernet-Anschlüsse zur Netzwerkintegration an. Verwenden Sie in elektrisch störbehafteten Umgebungen geschirmte Kabel.
6. USB- und serielle Anschlüsse: Schließen Sie Peripheriegeräte nach Bedarf an die USB-2.0-Anschlüsse und die serielle COM1-Schnittstelle an. Der USB-Anschluss an der Vorderseite ermöglicht bequeme vorübergehende Verbindungen.
7. PCI-Erweiterungskarten: Wenn Sie die PCI-Erweiterungssteckplätze nutzen, setzen Sie kompatible PCI-Karten vorsichtig ein und befestigen Sie sie gemäß den jeweiligen Installationsanweisungen.
8. Kabelmanagement: Verlegen Sie alle Kabel ordentlich und sichern Sie sie, um Zugbelastungen oder versehentliches Trennen zu verhindern. Trennen Sie Strom- und Signalkabel, um Interferenzen zu minimieren.
9. System wieder einschalten: Nachdem alle Verbindungen überprüft wurden, schalten Sie das System wieder ein und beobachten Sie die Startsequenz des Panel-PCs.
