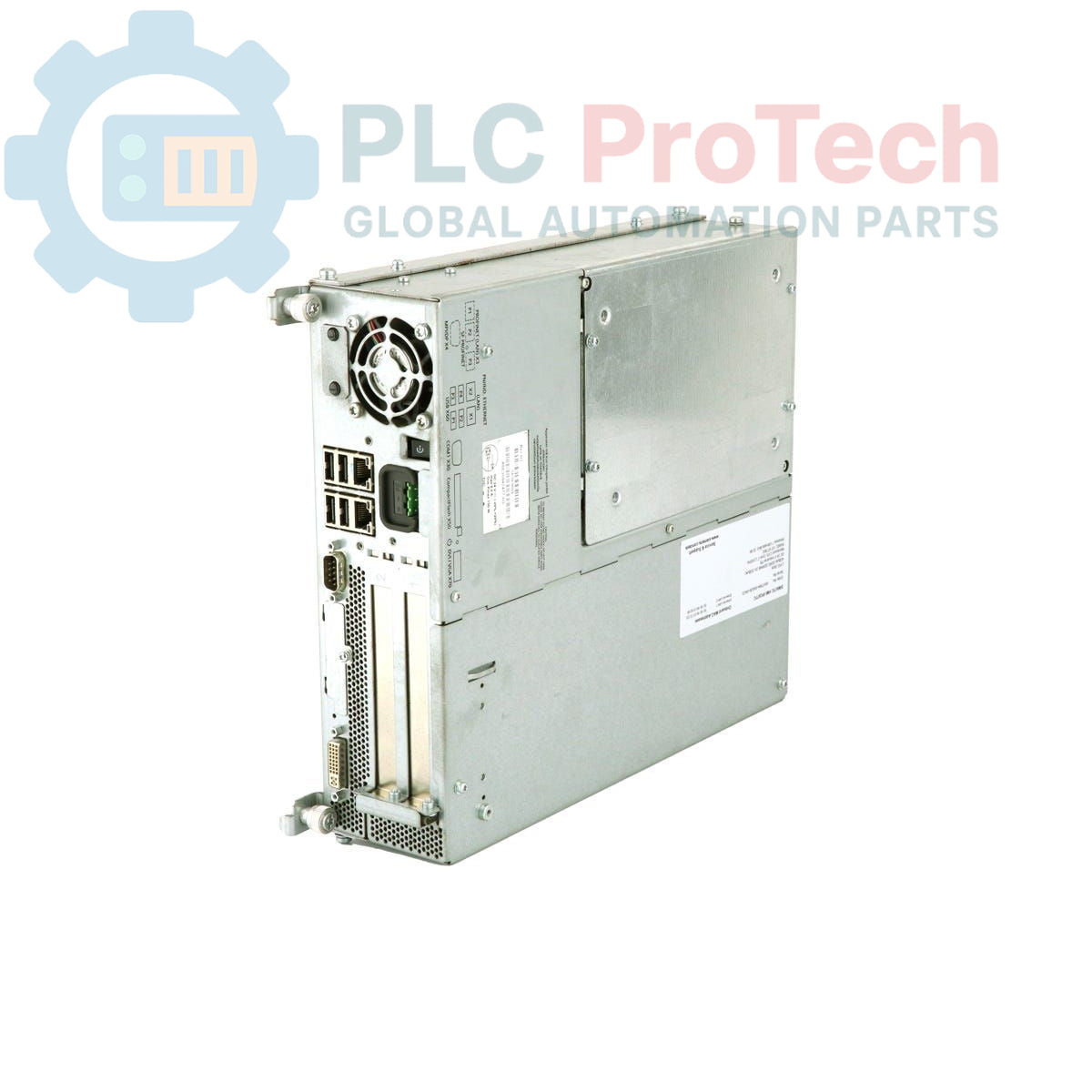

Siemens 6AV7892-0AG00-1AA0 SIMATIC IPC677C Panel-PC

Beschreibung

Dieses Gerät ist ein industrieller Panel-PC der SIMATIC-HMI-IPC677C-Serie von Siemens, Modell 6AV7892-0AG00-1AA0. Es wurde für anspruchsvolle Mensch-Maschine-Schnittstellen- (HMI-) und Steuerungsaufgaben in industriellen Umgebungen entwickelt. Das System verfügt über ein 15-Zoll-Touchscreen-Display mit einer Auflösung von 1024 x 768 und wird von einem Intel-Core-i7-610E-Prozessor angetrieben. Zu den wichtigsten Funktionen gehören umfassende Anschlussmöglichkeiten, eine integrierte Systemüberwachung und ein robustes Design, das für den Einsatz in der Fabrikhalle geeignet ist. Dieses Gerät wird ohne vorinstalliertes Betriebssystem geliefert und bietet dadurch Flexibilität bei der Konfiguration kundenspezifischer Software.

Funktionen

• 15-Zoll-Farb-Touchscreen mit einer Auflösung von 1024 x 768 Pixeln.
• Ausgestattet mit einem Intel Core i7-610E-Prozessor (2,53 GHz, 2 Kerne, 4 Threads).
• Ausgestattet mit 1 GB DDR3-1066-DIMM-Arbeitsspeicher.
• Enthält eine 250-GB-SATA-Festplatte (HDD) und ein optisches DVD±R±RW-Laufwerk.
• Verfügt über einen integrierten RAID-Controller zur Datenredundanz.
• Zwei 10/100/1000-Mbit/s-Ethernet-Ports für die Netzwerkverbindung.
• Integrierte Systemüberwachung für Watchdog, Temperatur und Lüfterstatus.
• Praktische USB-Schnittstelle an der Vorderseite für den einfachen Anschluss von Peripheriegeräten.
• Wird mit einer 24-V-Gleichstromversorgung betrieben.

Anwendungen

• Prozessvisualisierung und -steuerung (SCADA)
• Mensch-Maschine-Schnittstelle (HMI) auf Maschinenebene
• Terminals für Manufacturing Execution Systems (MES)
• Stationen zur Datenerfassung und -protokollierung
• Bedienpanels für die industrielle Automatisierung

Technische Daten

Installationsrichtlinien

1. 1 Stellen Sie sicher, dass der Montageausschnitt im Schaltschrank oder Bedienpanel auf die korrekten Abmessungen vorbereitet ist und ausreichend Halt für das Gewicht des Geräts bietet. Überprüfen Sie, ob genügend Abstand für die Belüftung und Kabelführung vorhanden ist.
2. 2 Befestigen Sie den Panel-PC mit allen mitgelieferten Montageklammern sicher im Ausschnitt. Ziehen Sie die Klammern gleichmäßig fest, um eine ordnungsgemäße Abdichtung zu gewährleisten und mechanische Belastungen des Gehäuses zu vermeiden.
3. 3 Verbinden Sie das Gehäuse über einen Leiter mit niedriger Impedanz mit dem Schutzleiter (PE) des Schaltschranks. Eine zuverlässige Erdungsverbindung ist für die Sicherheit des Bedieners und die Störfestigkeit unerlässlich.
4. 4 Schließen Sie die 24-V-DC-Stromversorgung an die vorgesehenen Klemmen an. Überprüfen Sie vor dem Einschalten die korrekte Polarität. Verwenden Sie Leitungen mit geeignetem Querschnitt und stellen Sie sicher, dass die Stromquelle stabil ist und den Spezifikationen entspricht.
5. 5 Schließen Sie alle erforderlichen Kommunikations- und Peripheriekabel an, z. B. Ethernet-, USB- und serielle Kabel. Stellen Sie sicher, dass alle Steckverbinder vollständig eingesteckt und gesichert sind. Verlegen Sie die Kabel entfernt von Hochspannungsleitungen, um Störungen zu minimieren.
