Siemens 6AV7893-0BG40-0AE0 SIMATIC IPC677C Panel PC

Beschreibung

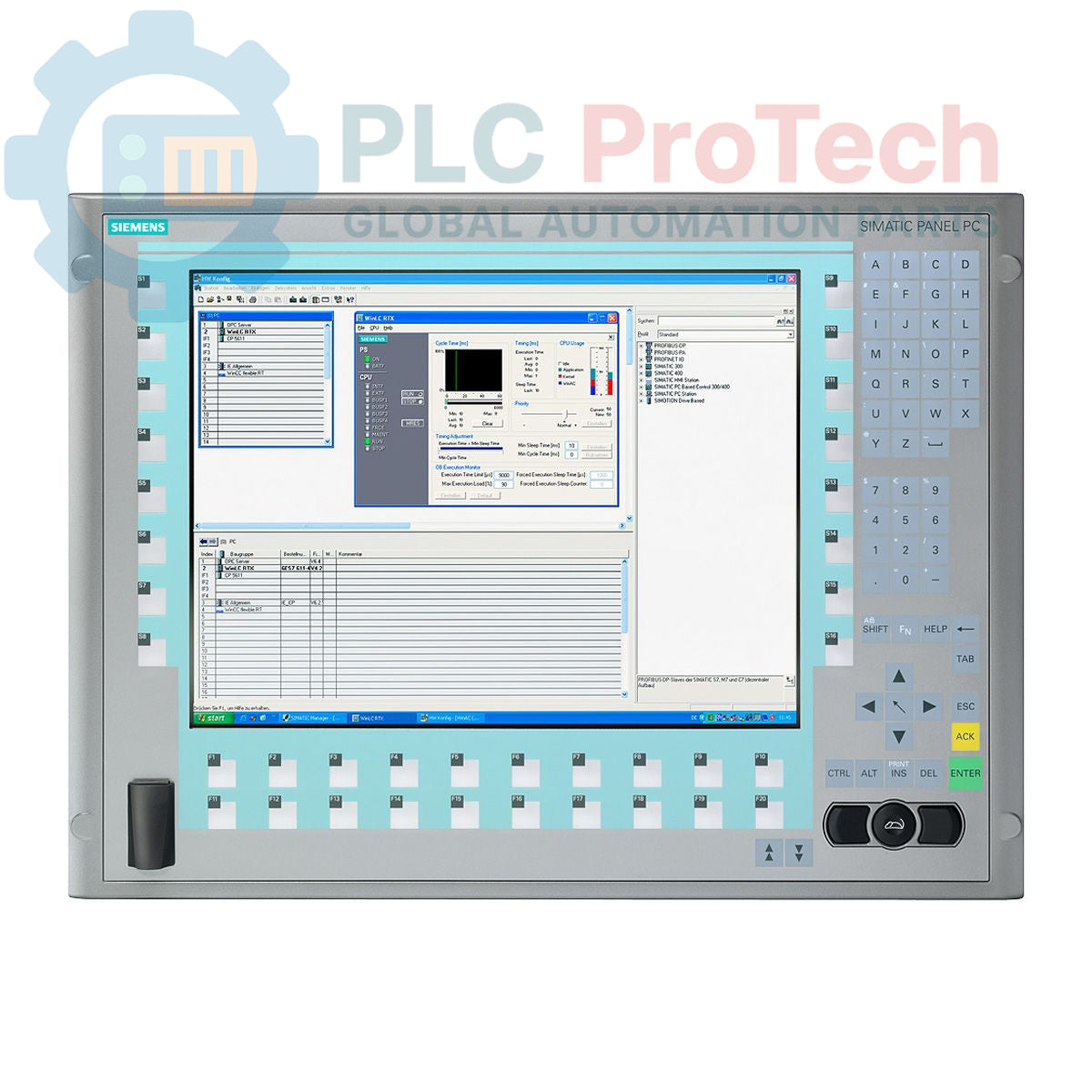

Der Siemens 6AV7893-0BG40-0AE0 ist ein SIMATIC IPC677C Panel-PC für anspruchsvolle Human-Machine-Interface-(HMI-)Anwendungen in industriellen Umgebungen. Dieses Gerät kombiniert einen leistungsstarken Computer mit einem 15-Zoll-Tastaturdisplay. Es wird von einem Intel-Core-i7-610E-Prozessor angetrieben und ist mit 8 GB DDR3-RAM sowie einer 250-GB-SATA-Festplatte ausgestattet. Zu den Anschlussmöglichkeiten gehören zwei Gigabit-Ethernet-Anschlüsse, mehrere USB-2.0-Schnittstellen und ein serieller Anschluss. Das System verfügt über eine integrierte Überwachung von Watchdog, Temperatur und Lüfterstatus sowie einen integrierten RAID-Controller zur Sicherstellung der Datenzuverlässigkeit. Diese spezielle Konfiguration wird mit einer 110/230-V-AC-Stromversorgung geliefert und ist mit Windows 7 Ultimate (64-Bit) vorinstalliert.

Merkmale

• 15-Zoll-Display mit Tastaturschnittstelle (Auflösung 1024 x 768).
• Intel Core i7-610E Dual-Core-Prozessor (2,53 GHz).
• Integrierter RAID-Controller für eine höhere Datenintegrität.
• Integrierte Systemüberwachung für Watchdog-Timer, Temperatur und Lüfterdrehzahl.
• Zwei 10/100/1000-Mbit/s-Ethernet-Anschlüsse für die Netzwerkanbindung.
• Praktischer USB-2.0-Anschluss an der Vorderseite für einen einfachen Zugriff.
• Zwei freie PCI-Steckplätze zur Hardwareerweiterung.
• Vorinstalliertes Windows 7 Ultimate (64-Bit) mit Unterstützung mehrerer Sprachen.

Anwendungen

• Prozessvisualisierungs- und Steuerungssysteme.
• Maschinennahe Datenerfassung und HMI-Aufgaben.
• Terminals für Manufacturing Execution Systems (MES).
• Industrielle Leitwarten und Bedienerstationen.
• Automatisierungsanwendungen, die eine robuste, integrierte PC-Plattform erfordern.

Technische Daten

Anschlüsse und Schnittstellen

Installationsrichtlinien

1. 1
   Schalttafelausschnitt und Montage: Fertigen Sie den Ausschnitt in der Schaltschranktafel gemäß den mechanischen Zeichnungen des Geräts an. Stellen Sie sicher, dass die Montagefläche eben und sauber ist. Installieren Sie den Panel-PC und befestigen Sie ihn mit allen mitgelieferten Montageklammern. Ziehen Sie diese gleichmäßig mit dem vorgeschriebenen Drehmoment an, um eine ordnungsgemäße Abdichtung zu gewährleisten und eine Verformung des Gehäuses zu verhindern.
2. 2
   Schutzleiteranschluss (PE): Verbinden Sie das Gehäuse mit dem zentralen Schutzleiter des Schaltschranks. Verwenden Sie eine niederimpedante Verbindung mit einem kurzen Kabel großen Querschnitts. Dies ist sowohl für die Sicherheit als auch für die elektromagnetische Verträglichkeit (EMV) entscheidend.
3. 3
   Stromversorgungsanschluss: Schließen Sie die 110/230-V-AC-Stromversorgung mit dem mitgelieferten Netzkabel an. Stellen Sie sicher, dass die Quellenspannung der Nennspannung des Geräts entspricht. Verlegen Sie Stromkabel getrennt von Signal- und Kommunikationskabeln, um elektrische Störeinflüsse zu minimieren.
4. 4
   E/A- und Netzwerkverkabelung: Schließen Sie Ethernet-, USB- und serielle Geräte nach Bedarf an. Verwenden Sie für alle Datenkommunikationsleitungen geschirmte Kabel. Stellen Sie sicher, dass die Kabelschirme ordnungsgemäß an einem Ende aufgelegt sind, typischerweise an der Erdungsschiene des Schaltschranks, um Erdschleifen zu vermeiden. Sichern Sie alle Kabel, um eine Belastung der Steckverbinder zu verhindern.
5. 5
   Erstes Einschalten: Überprüfen Sie alle Verbindungen, entfernen Sie die LOTO-Vorrichtungen und schalten Sie das Gerät ein. Beobachten Sie den Startvorgang, um sicherzustellen, dass das Betriebssystem ordnungsgemäß geladen wird. Fahren Sie mit der Softwarekonfiguration und der Bereitstellung der Anwendungen fort.
