Beschreibung

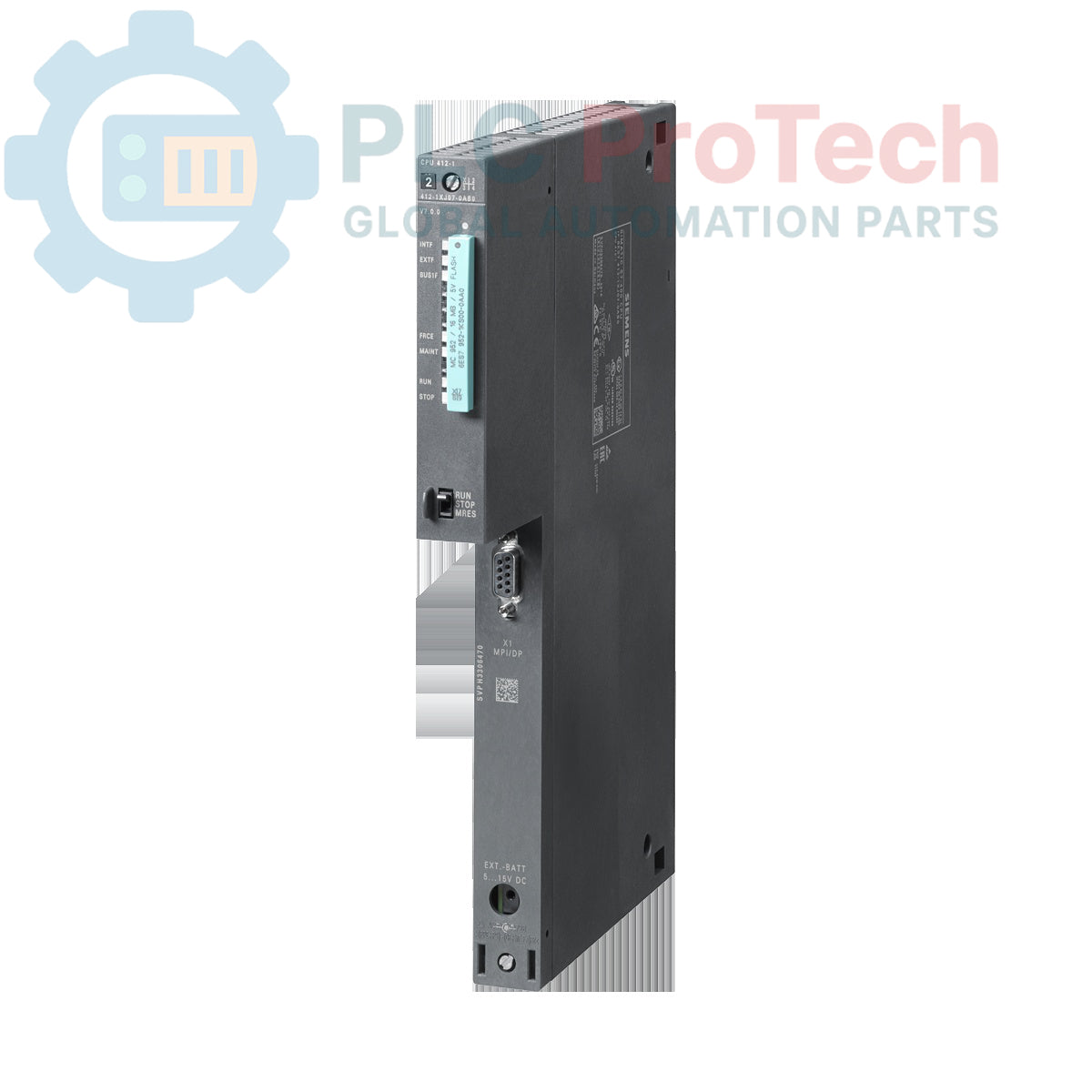

Dies ist eine Siemens SIMATIC S7-400-Zentraleinheit CPU 412-1 mit der Artikelnummer 6ES7412-1XJ07-0AB0. Sie ist für Steuerungsaufgaben im mittleren Leistungsbereich innerhalb des modularen Automatisierungssystems S7-400 ausgelegt. Das Modul verfügt über insgesamt 512 KB Arbeitsspeicher, der gleichmäßig in 256 KB für Programmcode und 256 KB für Daten aufgeteilt ist. Für die Systemanbindung umfasst es eine integrierte MPI/DP-Schnittstelle mit einer Kommunikationsgeschwindigkeit von 12 Mbit/s.
Funktionen
- Insgesamt 512 KB Arbeitsspeicher für Anwenderprogramme und Daten.
- Dedizierter 256-KB-Speicher zur Ausführung von Programmcode.
- Dedizierter 256-KB-Speicher zur Speicherung von Prozessdaten.
- Integrierter MPI/DP-Anschluss (Multi-Point Interface/Dezentrale Peripherie).
- Unterstützt Kommunikationsgeschwindigkeiten von bis zu 12 Mbit/s.
- Für die modulare und skalierbare Plattform SIMATIC S7-400 entwickelt.
Anwendungen
- Prozesssteuerung in der chemischen, pharmazeutischen sowie Lebensmittel- und Getränkeindustrie.
- Fertigungsautomatisierung und Steuerung von Montagelinien.
- Koordinierte Antriebssteuerung und Bewegungsanwendungen.
- Datenerfassung und Überwachung in anlagenweiten Systemen.
- Management der Stromerzeugung und -verteilung.
Technische Spezifikationen
| Spezifikation |
Wert |
| Hersteller |
Siemens |
| Produktfamilie |
SIMATIC S7-400 |
| Modultyp |
CPU 412-1-Zentraleinheit |
| Artikelnummer |
6ES7412-1XJ07-0AB0 |
| Arbeitsspeicher (gesamt) |
512 KB |
| Arbeitsspeicher (Code) |
256 KB |
| Arbeitsspeicher (Daten) |
256 KB |
| Integrierte Schnittstelle |
MPI/DP |
| Schnittstellengeschwindigkeit |
12 Mbit/s |
| SPS-Architektur |
Modular |
| Produktlebenszyklusstatus |
Aktiv |
| Vorgänger-Artikelnummer |
6ES7412-1XJ05-0AB0 |
| Versandgewicht |
0,50 kg |
| Produktabmessungen (B x H x T) |
2,50 x 29,00 x 21,90 cm |
| Paketabmessungen (berechnet) |
5 x 31 x 24 cm |
| Warennummer (HS) |
85371091 |
| ECCN |
EAR99 |
| Ursprungsland |
Deutschland (geschätzt) |
Installationsrichtlinien
WICHTIGER WARNHINWEIS: Vor der Installation oder dem Ausbau dieses Moduls alle Stromquellen vom S7-400-Baugruppenträger trennen und alle Lockout-/Tagout-(LOTO-)Verfahren befolgen. Wird das System nicht spannungsfrei geschaltet, kann dies zu Stromschlägen, Schäden an der Ausrüstung und einem unbeabsichtigten Maschinenbetrieb führen. Dieses Modul enthält Komponenten, die empfindlich auf elektrostatische Entladung (ESD) reagieren.
-
1
Sicherstellen, dass der S7-400-Baugruppenträger vollständig spannungsfrei geschaltet ist und nachweislich ein energiefreier Zustand vorliegt.
-
2
Ein geerdetes Antistatik-Armband verwenden und das CPU-Modul an den Kanten oder an der Frontplatte anfassen, um Schäden durch elektrostatische Entladung (ESD) an empfindlicher Elektronik zu vermeiden.
-
3
Den vorgesehenen CPU-Steckplatz im S7-400-Baugruppenträger auswählen. Das Modul an der oberen und unteren Führungsschiene ausrichten.
-
4
Das Modul in den Baugruppenträger einschieben, bis sein Rückwandbusstecker festen Kontakt mit dem Busstecker des Baugruppenträgers hat. Sicherstellen, dass es vollständig eingesetzt ist.
-
5
Die Befestigungsschrauben an der Vorderseite des Moduls anziehen, um es am Baugruppenträger zu befestigen. Nicht zu fest anziehen.
-
6
Das MPI/DP-Kommunikationskabel am entsprechenden Anschluss an der Vorderseite der CPU anschließen. Sicherstellen, dass der Stecker fest sitzt.
-
7
Sobald alle Module installiert und die Verbindungen überprüft wurden, LOTO-Vorrichtungen entfernen und die Stromversorgung des Systems für die Inbetriebnahme wiederherstellen.
