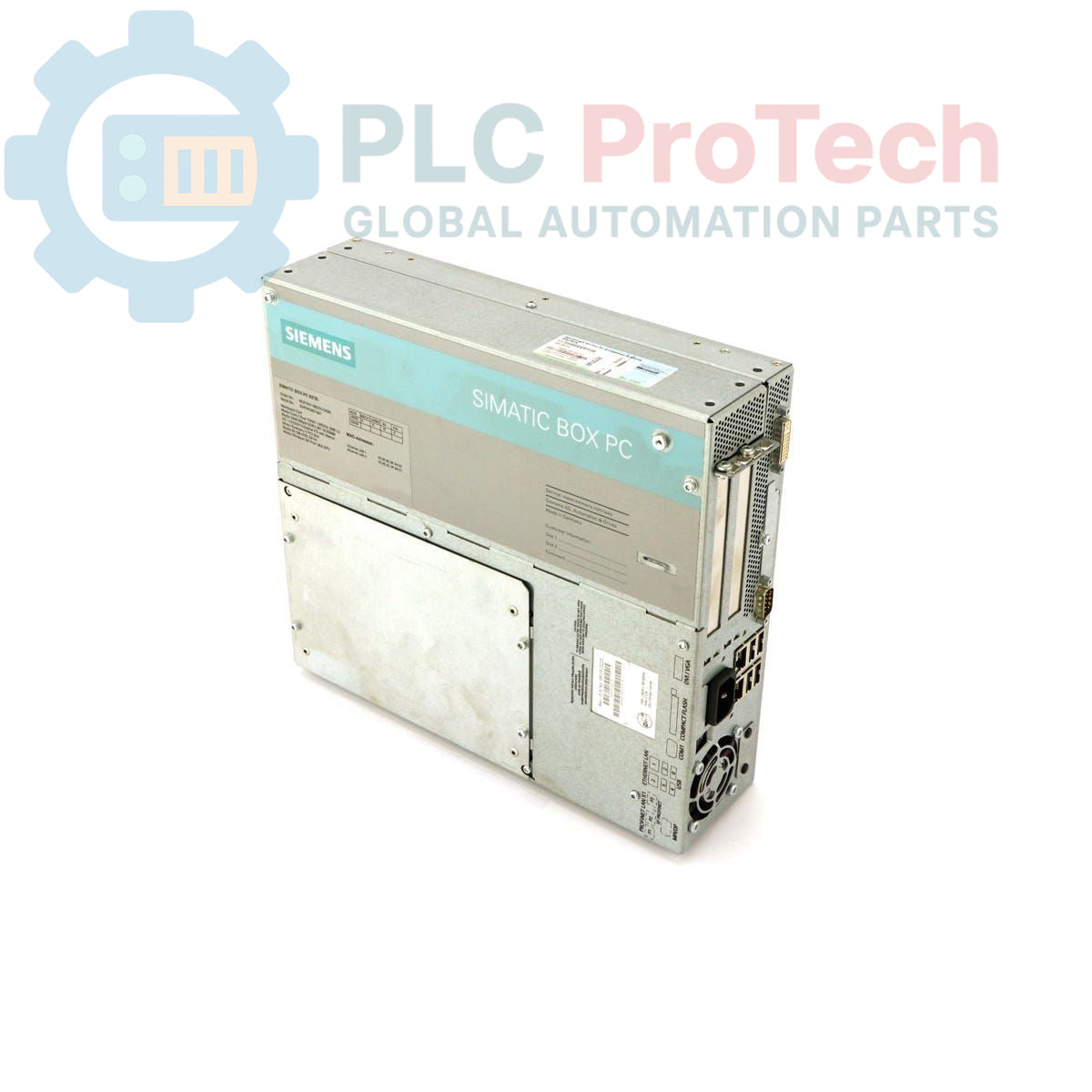

Siemens 6ES7647-6BD20-0AX0 SIMATIC Box PC 627B

Beschreibung

Der Siemens 6ES7647-6BD20-0AX0 ist ein SIMATIC Box PC 627B, der für industrielle Anwendungen entwickelt wurde, die eine robuste und kompakte Computerlösung erfordern. Dieses Gerät verfügt über Onboard-Grafik mit 128 MB gemeinsam genutztem Speicher, zwei 10/100/1000-Mbit/s-Ethernet-RJ45-Anschlüsse und vier USB-V2.0-Anschlüsse (hoher Strom). Es umfasst einen seriellen Anschluss (COM1), einen Onboard-RAID-Controller und einen CompactFlash-Laufwerksschacht an der Vorderseite (ohne CF-Karte). Das System ist mit einem Core-2-Duo-T5500-Prozessor (1,66 GHz, 2 MB L2-Cache, 667 MHz FSB), 1 GB DDR2-667-SODIMM-RAM und einer 160-GB-SATA-Festplatte ausgestattet. Es wird mit einem industriellen AC-110/230-V-Netzteil mit NAMUR-Kompatibilität betrieben und wird mit einem Netzkabel für Europa geliefert. Der PC verfügt außerdem über Funktionen zur Überwachung von Watchdog, Temperatur und Lüfter und bietet zwei freie PCI-Steckplätze zur Erweiterung. Er wird ohne Betriebssystem und ohne zusätzliche Softwareerweiterung geliefert.

Merkmale

• Integrierter Core-2-Duo-T5500-Prozessor (1,66 GHz)
• 1 GB DDR2 667 SODIMM RAM
• 160-GB-SATA-Festplatte
• Onboard-Grafik mit 128 MB gemeinsam genutztem Speicher
• Zweifaches 10/100/1000-Mbit/s-Ethernet (RJ45)
• Vier USB-V2.0-Anschlüsse (hoher Strom)
• Eine serielle Schnittstelle (COM1)
• Onboard-RAID-Controller
• CompactFlash-Laufwerksschacht an der Vorderseite (CF-Karte nicht enthalten)
• Überwachung von Watchdog, Temperatur und Lüfter
• Zwei freie PCI-Erweiterungssteckplätze
• Industrielles AC-110/230-V-Netzteil mit NAMUR

Anwendungen

Der Siemens SIMATIC Box PC 627B eignet sich für eine Vielzahl industrieller Automatisierungs- und Steuerungsanwendungen, darunter:

• Maschinensteuerungs- und Visualisierungssysteme
• Datenerfassung und -verarbeitung
• Industrielle Kommunikations-Gateways
• SCADA- und HMI-Systeme
• Überwachung von Produktionslinien
• Eingebettete Steuerungssysteme
• Logistik und Materialfluss

Technische Daten

Anschlüsse / Schnittstellen

Der SIMATIC Box PC 627B bietet standardmäßige Industrieschnittstellen für die Konnektivität:

• Ethernet: Zwei RJ45-Anschlüsse für Netzwerkverbindungen mit 10/100/1000 Mbit/s.
• USB: Vier USB-V2.0-Anschlüsse, die für die Versorgung von Peripheriegeräten mit hoher Stromstärke ausgelegt sind.
• Seriell: Ein COM1-Anschluss für die serielle Kommunikation mit älteren Geräten.

Installationsrichtlinien

Eine ordnungsgemäße Installation gewährleistet einen zuverlässigen Betrieb und eine lange Lebensdauer des SIMATIC Box PC 627B.

1. Sicherheit zuerst: Stellen Sie sicher, dass die gesamte Stromversorgung des Installationsbereichs vor Beginn der Arbeiten abgeschaltet ist.
2. Montage: Montieren Sie den Box PC sicher in einem geeigneten Industriegehäuse oder Schaltschrank und sorgen Sie für ausreichend Platz zur Belüftung und Kabelführung.
3. Stromanschluss: Schließen Sie das industrielle AC-110/230-V-Netzteil an eine stabile Stromquelle an. Überprüfen Sie vor dem Einschalten die korrekte Spannung und Polarität.
4. Erdung: Stellen Sie eine zuverlässige Schutzleiterverbindung (PE) zum Gehäuse des Box PC her, um die elektrische Sicherheit zu gewährleisten und elektromagnetische Störungen zu minimieren.
5. Ethernet-Anschlüsse: Verwenden Sie für Netzwerkverbindungen geschirmte Ethernet-Kabel (CAT5e oder höher), um die Signalintegrität in industriellen Umgebungen zu gewährleisten.
6. USB- und serielle Anschlüsse: Schließen Sie Peripheriegeräte nach Bedarf an die USB- und seriellen Anschlüsse an. Achten Sie auf eine ordnungsgemäße Kabelführung, um Belastungen oder Beschädigungen zu vermeiden.
7. Kühlung: Stellen Sie sicher, dass die Installationsumgebung eine ausreichende Luftzirkulation bietet, um eine Überhitzung zu verhindern, insbesondere angesichts der vorhandenen Lüfterüberwachung. Blockieren Sie keine Lüftungsöffnungen.
8. Erste Inbetriebnahme: Nachdem alle Verbindungen sicher hergestellt wurden, schalten Sie die Stromversorgung ein und beobachten Sie die Startsequenz des Systems.
