Beschreibung
Der Siemens

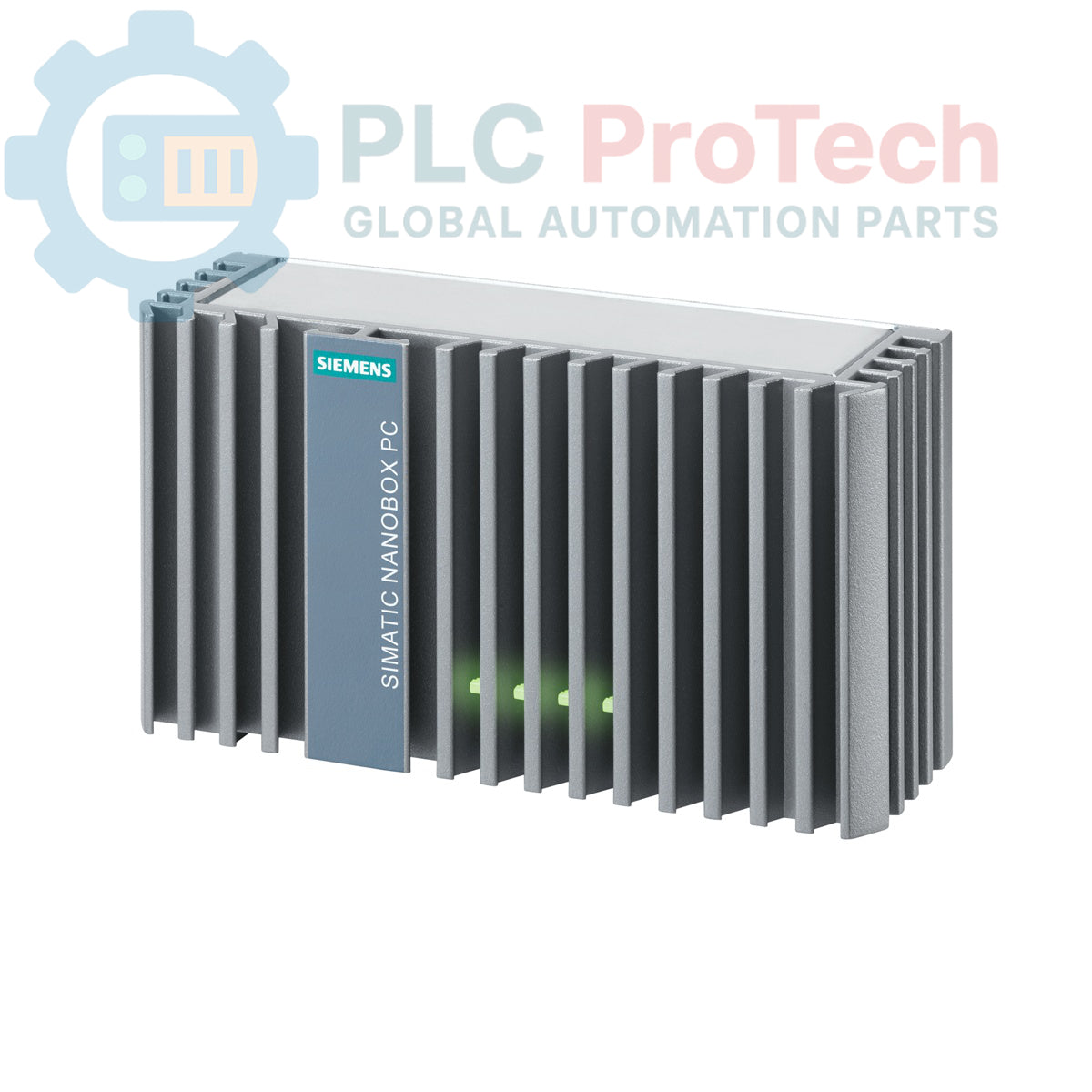

6ES7647-8BD31-0CA1 ist ein SIMATIC IPC227E Nanobox-PC, der für industrielle Anwendungen entwickelt wurde, die eine kompakte und robuste Computerlösung erfordern. Das Gerät verfügt über einen Celeron-N2930-Prozessor mit TPM, 8 GB RAM und eine 240-GB-SSD für eine zuverlässige Datenspeicherung. Es ist mit einem industriellen 24-V-DC-Netzteil ausgestattet und unterstützt die Montage auf DIN-Schienen, wodurch es sich für die Integration in Schaltschränke und industrielle Umgebungen eignet. Zu den Anschlussmöglichkeiten gehören ein DisplayPort, zwei 10/100/1000-Mbit/s-Ethernet-RJ45-Anschlüsse, ein USB-3.0-Anschluss und drei USB-2.0-Anschlüsse sowie ein CFast-Steckplatz zur Erweiterung. Das Gerät wird ohne Betriebssystem oder SIMATIC-Software geliefert und ermöglicht dadurch eine flexible Konfiguration entsprechend den spezifischen Anforderungen der Anwendung.
Merkmale
- Kompaktes Design des SIMATIC IPC227E Nanobox-PCs
- Integrierter Celeron-N2930-Prozessor (4C/4T) mit TPM
- 8 GB RAM für einen effizienten Betrieb
- 240-GB-Solid-State-Laufwerk (SSD)
- 1x DisplayPort für die Videoausgabe
- 2x 10/100/1000-Mbit/s-Ethernet-RJ45-Anschlüsse
- 1x USB-3.0-Anschluss und 3x USB-2.0-Anschlüsse
- CFast-Steckplatz für zusätzlichen Speicher oder Erweiterungen
- Industrielles 24-V-DC-Netzteil
- Für die Montage auf DIN-Schienen ausgelegt
- Lieferung ohne Betriebssystem oder SIMATIC-Software
Anwendungen
- Industrielle Steuerungssysteme und Automatisierungsaufgaben
- Datenerfassung und -verarbeitung auf Maschinenebene
- Anwendungen für Mensch-Maschine-Schnittstellen (HMI)
- Edge Computing in der Fertigungs- und Prozessindustrie
- Embedded-Steuerungslösungen, die robuste Hardware erfordern
Technische Spezifikationen
| Attribut |
Wert |
| Marke |
Siemens |
| Hersteller |
Siemens |
| Produktreihe |
Simatic Box PC |
| Teilbereich |
IPC |
| Produkttyp |
Nanobox-PC |
| Produktphase |
Aktiv |
| Prozessor |
Celeron N2930 (4C/4T) mit TPM |
| RAM |
8 GB |
| Speicher |
240 GB SSD |
| Display-Ausgang |
1x DisplayPort |
| Ethernet-Anschlüsse |
2x 10/100/1000 Mbit/s RJ45 |
| USB-Anschlüsse |
1x USB 3.0, 3x USB 2.0 |
| Erweiterungssteckplatz |
CFast-Steckplatz |
| Stromversorgung |
24 V DC, industriell |
| Montage |
DIN-Schiene |
| Betriebssystem |
Ohne Betriebssystem |
| SIMATIC-Software |
Ohne SIMATIC-Software |
| Versandgewicht |
2,10 kg |
| Warennummer |
85371099 |
| Exportkontrollbestimmungen (ECCN) |
5A992 |
| Ursprungsland |
Deutschland |
| Verpackungsabmessungen (berechnet) |
25 cm x 20 cm x 10 cm (L x W x H) |
Installationsrichtlinien
-
System spannungsfrei schalten: Stellen Sie sicher, dass die gesamte Stromversorgung im Installationsbereich getrennt und vor Beginn der Arbeiten gegen Wiedereinschalten gesichert ist.
-
Montage auf DIN-Schiene: Befestigen Sie den Nanobox-PC sicher an einer Standard-DIN-Schiene. Stellen Sie sicher, dass die Montageclips ordnungsgemäß einrasten, um Bewegungen oder Vibrationen zu verhindern.
-
Stromanschluss: Schließen Sie die industrielle 24-V-DC-Stromversorgung an die dafür vorgesehenen Stromversorgungsklemmen an. Achten Sie auf die korrekte Polarität, um Schäden zu vermeiden.
-
Erdung: Stellen Sie über die dafür vorgesehene Erdungsklemme eine ordnungsgemäße Schutzleiterverbindung (PE) zum Gehäuse des Nanobox-PCs her. Dies ist für die Sicherheit und den EMV-Schutz entscheidend.
-
Ethernet-Anschlüsse: Schließen Sie industrielle Ethernet-Kabel für die Netzwerkkommunikation an die RJ45-Anschlüsse an. Verwenden Sie in störungsbehafteten Industrieumgebungen geschirmte Kabel.
-
USB- und Display-Anschlüsse: Schließen Sie Peripheriegeräte an die USB-Anschlüsse und je nach Anwendung einen Monitor an den DisplayPort an.
-
Kabelführung: Verlegen Sie alle Kabel ordentlich und sichern Sie sie, um Zugbelastungen oder Störungen anderer Komponenten zu verhindern. Halten Sie Strom- und Signalkabel nach Möglichkeit getrennt.
-
Belüftung: Stellen Sie einen ausreichenden Freiraum um den Nanobox-PC für eine ordnungsgemäße Luftzirkulation und Wärmeableitung sicher, insbesondere bei der Montage in einem geschlossenen Schaltschrank.
-
Einschalten: Sobald alle Verbindungen überprüft wurden, schalten Sie das System wieder ein und bestätigen Sie den ordnungsgemäßen Betrieb.
