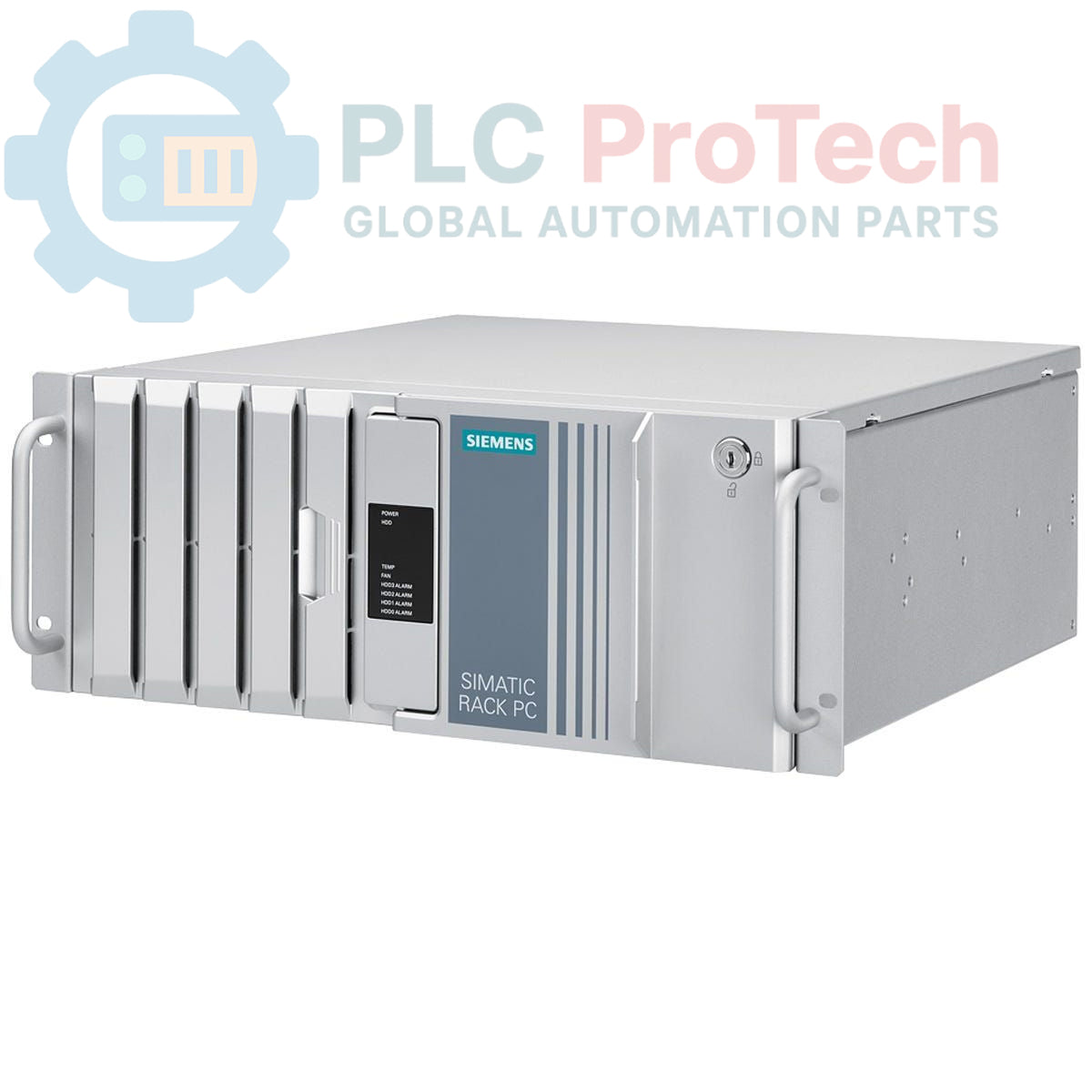

Siemens 6ES7660-7DA08-2AD1 SIMATIC PCS 7 IPC547G industrielle Workstation

Beschreibung

Dieser Siemens 6ES7660-7DA08-2AD1 ist eine SIMATIC PCS 7 IPC547G-Industrie-Workstation, die für robuste Leistung in anspruchsvollen Industrieumgebungen entwickelt wurde. Als 19-Zoll-4U-Rack-PC konfiguriert, dient sie als hochverfügbare Engineering-Station (ES) oder Bedienerstation (OS) für Prozessleitsysteme. Das Gerät wird von einem Intel Core i7-6700-Prozessor angetrieben und ist mit SIMATIC PCS 7 V8.2 SP1 sowie Windows 7 Ultimate (64 Bit) vorinstalliert. Es bietet umfangreiche Anschlussmöglichkeiten, darunter zwei Gigabit-Ethernet-Ports, mehrere USB-3.0- und USB-2.0-Schnittstellen sowie Unterstützung für bis zu vier gleichzeitig verwendete Bildschirme, wodurch es sich für komplexe Visualisierungs- und Steuerungsaufgaben eignet.

Merkmale

• Leistungsstarker Intel Core i7-6700 Quad-Core-Prozessor.
• Vorinstalliert und konfiguriert mit der Software SIMATIC PCS 7 V8.2 SP1.
• Unterstützung für mehrere Monitore mit bis zu vier Bildschirmen über Onboard- und PCIe-Grafik.
• Integrierte Systemüberwachung für Temperatur, Lüfter und Watchdog-Funktionen.
• Robustes 4U-Rackgehäuse mit Kartenhalter zur Vibrationsbeständigkeit.
• Umfangreiche I/O-Ausstattung einschließlich dualem GbE-LAN, USB 3.0 sowie herkömmlichen COM-/PS/2-Anschlüssen.
• Enthält eine interne 1-TB-Festplatte und 4 GB DDR4-SDRAM.

Anwendungen

• Bedienerstationen (OS) für die Prozesssteuerung
• Engineering- und Konfigurationsstationen (ES)
• Leitsystem zur Überwachung und Datenerfassung (SCADA)
• Visualisierung industrieller Mensch-Maschine-Schnittstellen (HMI)
• Server für Datenprotokollierung und Archivierung

Technische Spezifikationen

Installationsrichtlinien

1. 1
   Rack-Platz vorbereiten: Überprüfen Sie, ob im 19-Zoll-Industrieschrank mindestens 4 HE vertikaler Platz verfügbar sind. Stellen Sie sicher, dass die Tiefe für das Gehäuse und die Kabelführung ausreicht. Prüfen Sie die ausreichende Belüftung und Luftzirkulation am Installationsort.
2. 2
   Gehäuse montieren: Schieben Sie das IPC-Gehäuse vorsichtig mit Unterstützung in das Rack. Befestigen Sie die Frontblende sicher mit allen mitgelieferten Montageschrauben an den Rack-Schienen, um mechanische Stabilität und eine ordnungsgemäße Erdung zu gewährleisten.
3. 3
   Peripheriegeräte anschließen: Schließen Sie Monitore an die entsprechenden DisplayPort- oder DVI-Schnittstellen an. Schließen Sie Tastatur und Maus an die USB- oder PS/2-Anschlüsse an. Schließen Sie alle erforderlichen seriellen Geräte an den COM-Anschluss an.
4. 4
   Netzwerkkabel anschließen: Schließen Sie abgeschirmte Ethernet-Kabel an die RJ45-LAN-Anschlüsse für die Kommunikation über Anlagen- und Terminalbus gemäß der PCS-7-Systemarchitektur an.
5. 5
   Stromversorgung anschließen: Schließen Sie das mitgelieferte Wechselstromkabel an das industrielle Netzteil auf der Rückseite des Gehäuses an. Stecken Sie das andere Ende in eine stabilisierte, unterbrechungsfreie Stromversorgung (USV), die für den industriellen Einsatz ausgelegt ist.
6. 6
   Einschalten und überprüfen: LOTO-Vorrichtungen entfernen und die Stromversorgung wiederherstellen. Drücken Sie den Netzschalter an der Vorderseite des Geräts und überprüfen Sie, ob das System das Windows-Betriebssystem startet und die PCS-7-Softwareumgebung ordnungsgemäß geladen wird.
