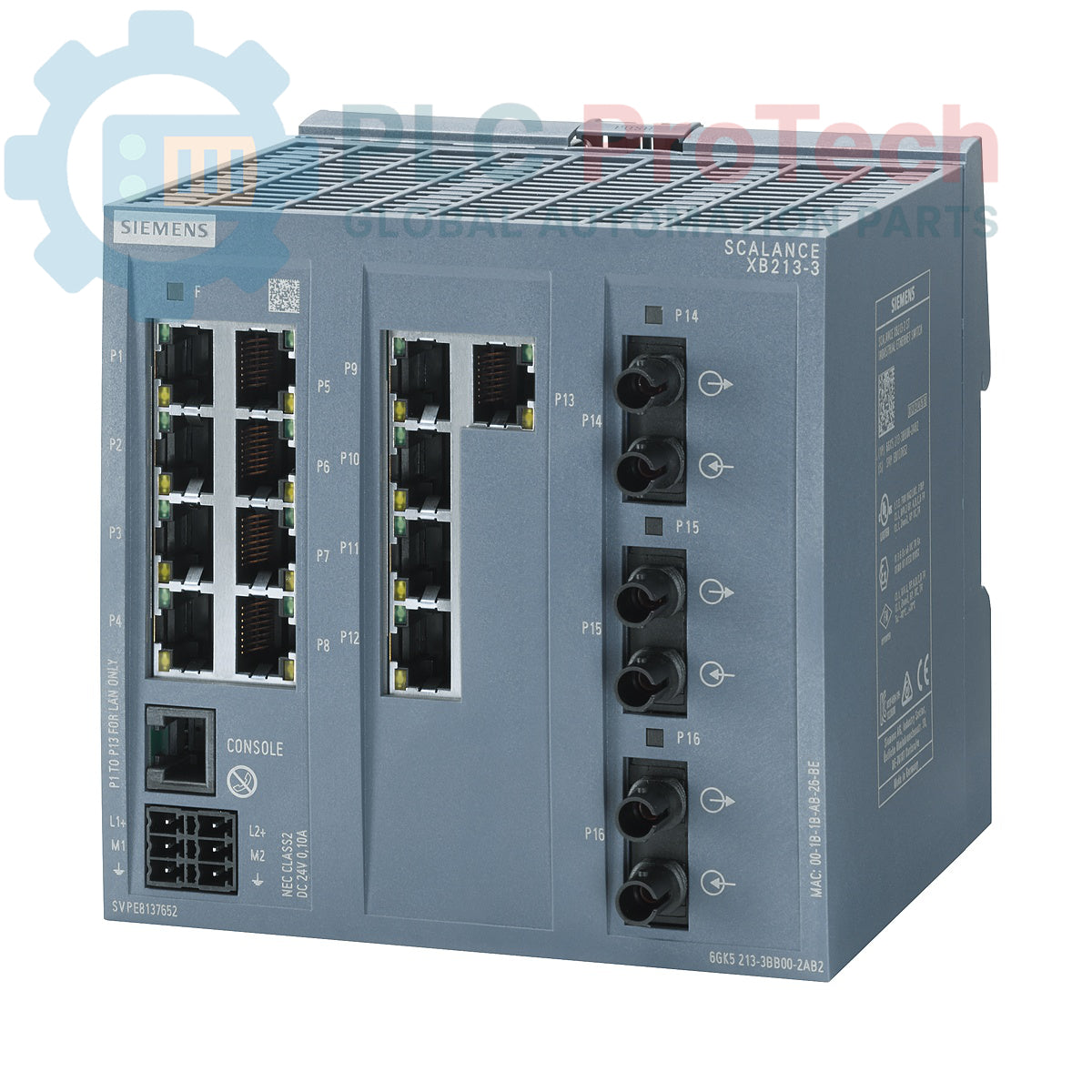

Siemens 6GK5213-3BB00-2TB2 SCALANCE XB213-3 Managed Layer-2-IE-Switch

Beschreibung

Der Siemens 6GK5213-3BB00-2TB2 ist ein verwalteter industrieller Layer-2-Ethernet-Switch SCALANCE XB213-3, der für robuste industrielle Kommunikationsnetzwerke ausgelegt ist. Dieses Modul verfügt über 13x 10/100-Mbit/s-RJ45-Ports und 3x Multi-Mode-Glasfaserports (MM FO) mit ST-Anschlüssen und bietet damit vielseitige Anschlussmöglichkeiten. Es umfasst einen Konsolenport für die Konfiguration, Diagnose-LEDs zur Überwachung des Betriebsstatus und unterstützt eine redundante Stromversorgung für erhöhte Zuverlässigkeit. Der Switch ist nach IEC 62443-4-2 zertifiziert, arbeitet in einem Temperaturbereich von 0 °C bis +60 °C und ist für die Montage auf einer Standardschiene ausgelegt. Außerdem unterstützt er standardmäßig EtherNet/IP.

Merkmale

• Funktionalität eines verwalteten industriellen Layer-2-Ethernet-Switches
• 13x 10/100-Mbit/s-RJ45-Ports
• 3x Multi-Mode-Glasfaserports (MM FO) mit ST-Anschlüssen
• 1x Konsolenport für die Konfiguration
• Integrierte Diagnose-LED-Anzeigen
• Unterstützung einer redundanten Stromversorgung
• Nach IEC 62443-4-2 für Cybersicherheit zertifiziert
• Unterstützung des EtherNet/IP-Standardprotokolls
• Für die Montage auf Standardschienen ausgelegt

Anwendungen

• Industrielle Automatisierungsnetzwerke mit Anforderungen an verwaltetes Layer-2-Switching
• Verteilte Steuerungssysteme (DCS) und SCADA-Systeme
• Maschinenbau und Anlagenbau
• Anwendungen, die Glasfaserverbindungen für größere Entfernungen oder eine elektrische Trennung erfordern
• Umgebungen mit Anforderungen an die Cybersicherheitskonformität von Netzwerkkomponenten
• Integration in EtherNet/IP-basierte Steuerungsarchitekturen

Technische Daten

Installationsrichtlinien

1. Stellen Sie vor der Montage oder dem Anschließen des Geräts sicher, dass die gesamte Stromversorgung im Installationsbereich abgeschaltet ist.
2. Montieren Sie den Switch SCALANCE XB213-3 sicher auf einer Standard-DIN-Schiene in einem geeigneten Industriegehäuse und sorgen Sie für ausreichende Belüftung.
3. Schließen Sie die erforderlichen 10/100-Mbit/s-RJ45-Ethernetkabel an die jeweiligen Ports an und achten Sie auf eine ordnungsgemäße Kabelführung sowie Zugentlastung.
4. Schließen Sie bei Glasfaserverbindungen Multi-Mode-Glasfaserkabel (MM FO) mit ST-Steckern an die vorgesehenen Ports an und beachten Sie dabei die ordnungsgemäßen Verfahren im Umgang mit Glasfasern.
5. Schließen Sie das Konsolenkabel für die Erstkonfiguration oder den Diagnosezugriff, sofern erforderlich, an den Konsolenport an.
6. Schließen Sie die Leitungen der redundanten Stromversorgung an die vorgesehenen Klemmen an, achten Sie dabei auf die korrekte Polarität und stellen Sie sichere Verbindungen sicher.
7. Überprüfen Sie vor der erneuten Einschaltung des Systems, dass alle Verbindungen fest sitzen und ordnungsgemäß angeschlossen sind.
8. Beobachten Sie die Diagnose-LEDs, um nach der Wiederherstellung der Stromversorgung das ordnungsgemäße Hochfahren und den Status der Netzwerkverbindung zu bestätigen.

Konformität und Zertifizierungen

• IEC 62443-4-2: Für Cybersicherheit in industriellen Automatisierungs- und Steuerungssystemen zertifiziert.
