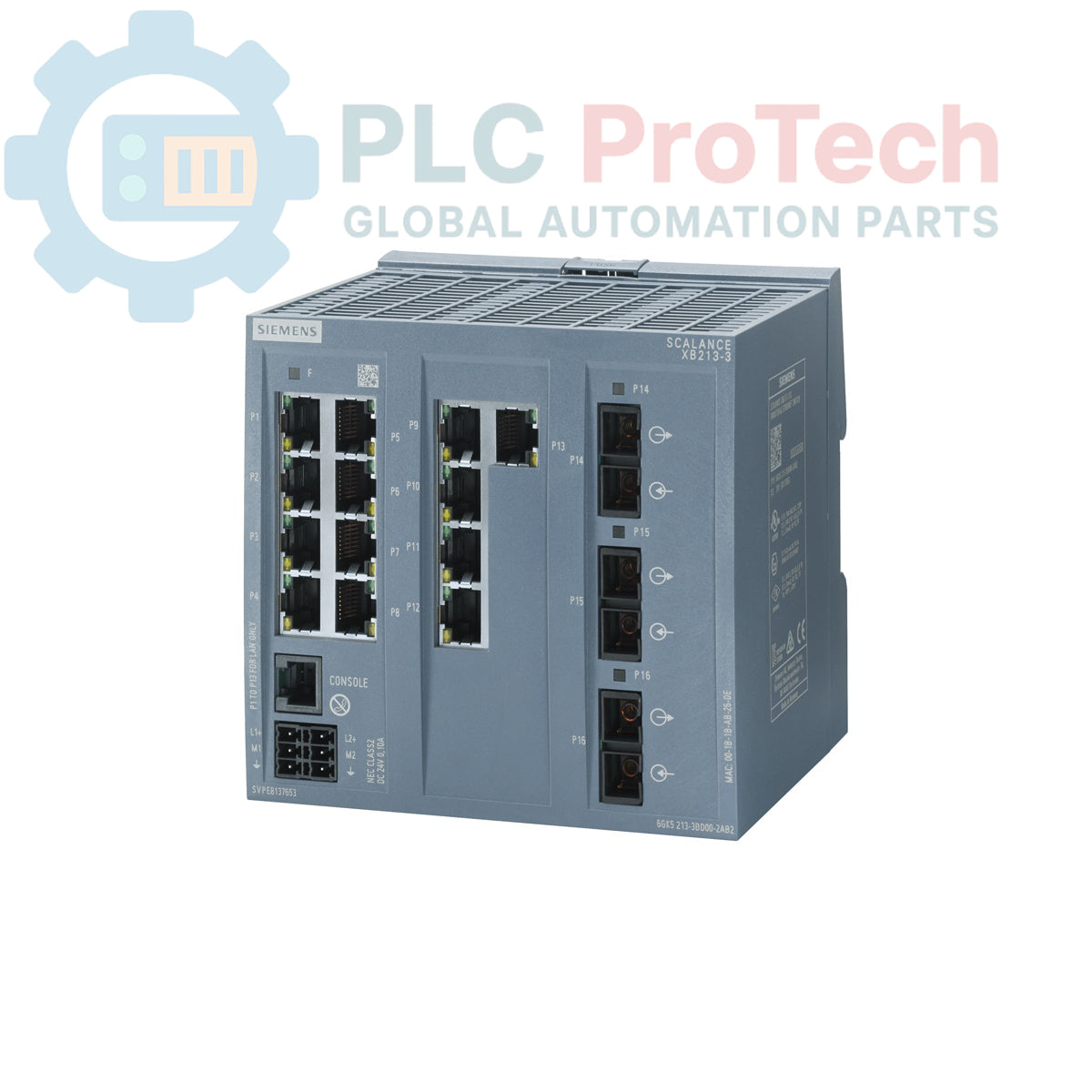

Siemens 6GK5213-3BD00-2TB2 SCALANCE XB213-3 Verwalteter Industrie-Switch

Beschreibung

Der 6GK5213-3BD00-2TB2 ist ein verwalteter Layer-2-Industrial-Ethernet-(IE-)Switch SCALANCE XB213-3, der für leistungsstarke Konnektivität in automatisierten Umgebungen ausgelegt ist. Das Gerät verfügt über 13 RJ45-Ports (10/100 Mbit/s) und 3 Multi-Mode-(MM-)Glasfaser-(FO-)SC-Ports und ermöglicht damit sowohl die standardmäßige Übertragung über Kupfer als auch die Übertragung über große Entfernungen per Glasfaser. Es wurde für kritische Infrastrukturen entwickelt und ist nach IEC 62443-4-2 zertifiziert, wodurch die Einhaltung strenger Anforderungen an die Cybersicherheit gewährleistet wird. Der Switch verfügt über einen Konsolenport zur Konfiguration, Diagnose-LEDs zur Statusüberwachung in Echtzeit und unterstützt redundante Stromversorgungen, um bei einem Stromausfall den Netzwerkbetrieb aufrechtzuerhalten. Er ist für die Montage auf einer Standard-DIN-Schiene ausgelegt und arbeitet in einem Temperaturbereich von 0 Celsius bis +60 Celsius. Die Standardkonfiguration ist für EtherNet/IP-Protokolle optimiert.

Merkmale

• Port-Konfiguration: 13x 10/100-Mbit/s-RJ45-Ports und 3x MM-FO-SC-Ports.
• Management: Verwalteter Layer-2-Switch mit Unterstützung für einen Konsolenport.
• Redundanz: Unterstützt redundante Eingänge für die Stromversorgung und erhöht dadurch die Zuverlässigkeit.
• Sicherheit: Nach IEC 62443-4-2 für die Sicherheit industrieller Netzwerke zertifiziert.
• Diagnose: Integrierte Status-LEDs zur schnellen Fehlerbehebung.
• Kompatibilität: Für EtherNet/IP-Umgebungen vorkonfiguriert.

Anwendungen

• Industrielle Automatisierungs- und Steuerungsnetzwerke (PROFINET/EtherNet/IP).
• Groß angelegte Fertigungslinien mit verteilten Komponenten, die Glasfaser-Backbones erfordern.
• Bereiche kritischer Infrastrukturen, die Cybersicherheitsstandards gemäß IEC 62443 voraussetzen.
• Vernetzung von Leitständen und Maschinen auf lokaler Ebene.

Technische Daten

Installationshinweise

• Montage: Rasten Sie das Gerät auf einer standardmäßigen 35-mm-DIN-Schiene ein. Stellen Sie für die Wärmeabfuhr ausreichend Platz um das Gerät herum sicher.
• Stromversorgung: Schließen Sie redundante Stromversorgungen an die vorgesehenen Klemmen an, um einen unterbrechungsfreien Betrieb sicherzustellen. Überprüfen Sie, ob die Spannung den Anforderungen des Geräts entspricht.
• Verkabelung: Verwenden Sie für die RJ45-Ports geschirmte Cat5e- oder Cat6-Kabel, um elektromagnetische Störungen zu minimieren. Stellen Sie sicher, dass die FO-SC-Steckverbinder sauber gehalten und gemäß den bewährten Verfahren für Glasfasertechnik behandelt werden.
• Konfiguration: Verwenden Sie den Konsolenport oder die webbasierte Oberfläche, um die Ersteinrichtung und die Absicherung der Konfiguration abzuschließen.
• Umgebung: Stellen Sie sicher, dass die Umgebungstemperatur innerhalb der Spezifikation von 0 Celsius bis +60 Celsius bleibt, um eine temperaturbedingte Beeinträchtigung der Leistung zu verhindern.
