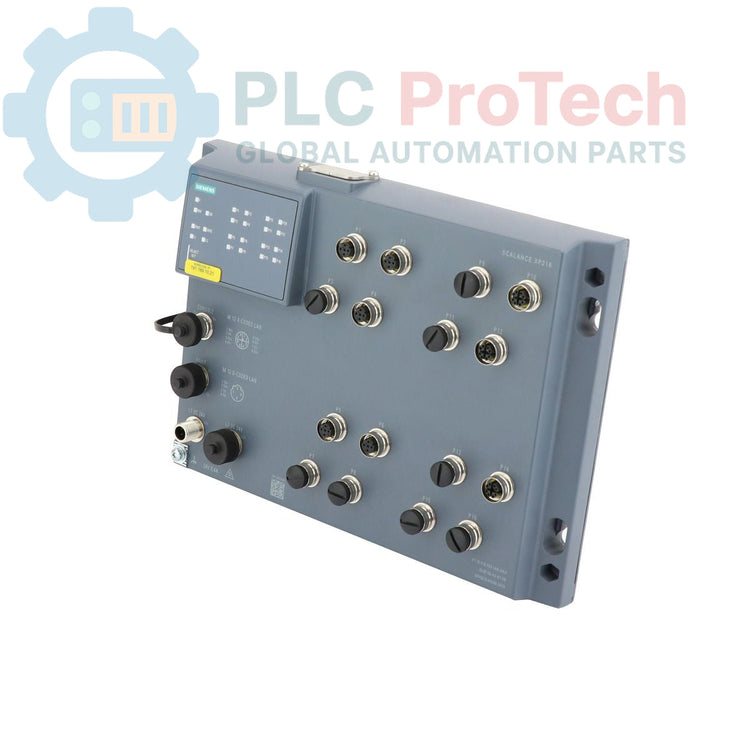

Siemens 6GK5216-0HA00-2AS6 SCALANCE XP216 Managed Industrial Ethernet Switch

Beschreibung

Der Siemens 6GK5216-0HA00-2AS6 ist ein verwalteter Industrial Ethernet Switch aus der SCALANCE XP216 Serie, der für zuverlässiges Netzwerkmanagement in anspruchsvollen Industrieumgebungen entwickelt wurde. Dieses Gerät bietet insgesamt 16 Ports, darunter 12 x 10/100 Mbps M12 Ports und 4 x 10/100/1000 Mbps M12 Ports für vielseitige Konnektivität. Für raue Bedingungen ausgelegt, verfügt der Switch über ein robustes Gehäuse mit IP65-Schutzart und unterstützt redundante Stromversorgungen für hohe Betriebssicherheit. Er fungiert als PROFINET IO-Gerät und ist nach IEC 62443-4-2 zertifiziert, was die Einhaltung moderner industrieller Cybersicherheitsstandards gewährleistet.

Merkmale

• Verwalteter Layer-2 Industrial Ethernet Switch
• 12 x 10/100 Mbps Ports mit M12-Anschlüssen
• 4 x 10/100/1000 Mbps Ports mit M12-Anschlüssen
• Gehäuse mit IP65-Schutz gegen Staub und Wassereintritt
• Funktioniert als PROFINET IO-Gerät für nahtlose Automatisierungsintegration
• Unterstützt redundanten Ringbetrieb für Netzwerkausfallsicherheit
• Redundante Stromversorgungseingänge für erhöhte Systemverfügbarkeit
• Integrierte LED-Diagnose für Statusüberwachung auf einen Blick
• Enthält einen Fehler-Signalkontakt zur externen Fehleranzeige
• Zertifiziert nach IEC 62443-4-2 für industrielle Sicherheit

Anwendungen

• Maschinenbau und Fabrikautomation
• Automobilfertigung und Montagelinien
• Verkehrssysteme (Schiene, Verkehrssteuerung)
• Lebensmittel- und Getränkeverarbeitungsanlagen
• Anwendungen, die schrankfreie, dezentrale Vernetzung erfordern

Technische Spezifikationen

Installationsrichtlinien

1. 1 System spannungsfrei schalten: Stellen Sie vor der Installation sicher, dass alle zugehörigen Stromquellen der Steuerungstafel oder des Montageorts vollständig spannungsfrei geschaltet, verriegelt und mit Anhängern versehen sind, gemäß den Sicherheitsvorschriften vor Ort.
2. 2 Switch montieren: Befestigen Sie den SCALANCE XP216 Switch sicher auf einer stabilen, ebenen Fläche oder auf einer DIN-Schiene (bei Verwendung eines Adapters) in der vorgesehenen Betriebsumgebung. Sorgen Sie für ausreichenden Freiraum für Kabelverlegung und Wärmeabfuhr.
3. 3 Schutzleiter (PE) anschließen: Schließen Sie einen niederohmigen Schutzleiter an den vorgesehenen Erdungsanschluss am Switch-Gehäuse an. Eine ordnungsgemäße Erdung ist entscheidend für Sicherheit und Störfestigkeit.
4. 4 Stromversorgungen anschließen: Verbinden Sie die primären und, falls verwendet, redundanten Stromversorgungskabel mit dem M12-Stromanschluss. Überprüfen Sie vor dem Anschluss, ob Spannung und Polarität den Gerätespezifikationen entsprechen.
5. 5 Netzwerkkabel anschließen: Schließen Sie die Ethernet-Kabel an die entsprechenden M12-Anschlüsse an. Stellen Sie sicher, dass die Stecker vollständig eingesteckt und mit dem vom Hersteller empfohlenen Drehmoment angezogen sind, um die IP65-Schutzart zu gewährleisten. Verwenden Sie die mitgelieferten Staubschutzkappen für nicht genutzte Anschlüsse.
6. 6 Signalkontakt anschließen: Falls erforderlich, schließen Sie die Verkabelung für den Fehler-Signalkontakt an die vorgesehenen Anschlüsse an. Dies ermöglicht die Fernüberwachung des Gesundheitszustands des Switches.
7. 7 Einschalten und Überprüfen: Nachdem alle Schlösser und Anhänger entfernt wurden, das System wieder mit Strom versorgen. Beobachten Sie die LEDs des Geräts, um den korrekten Start, den Netzwerkverbindungsstatus und die Aktivität zu bestätigen.
