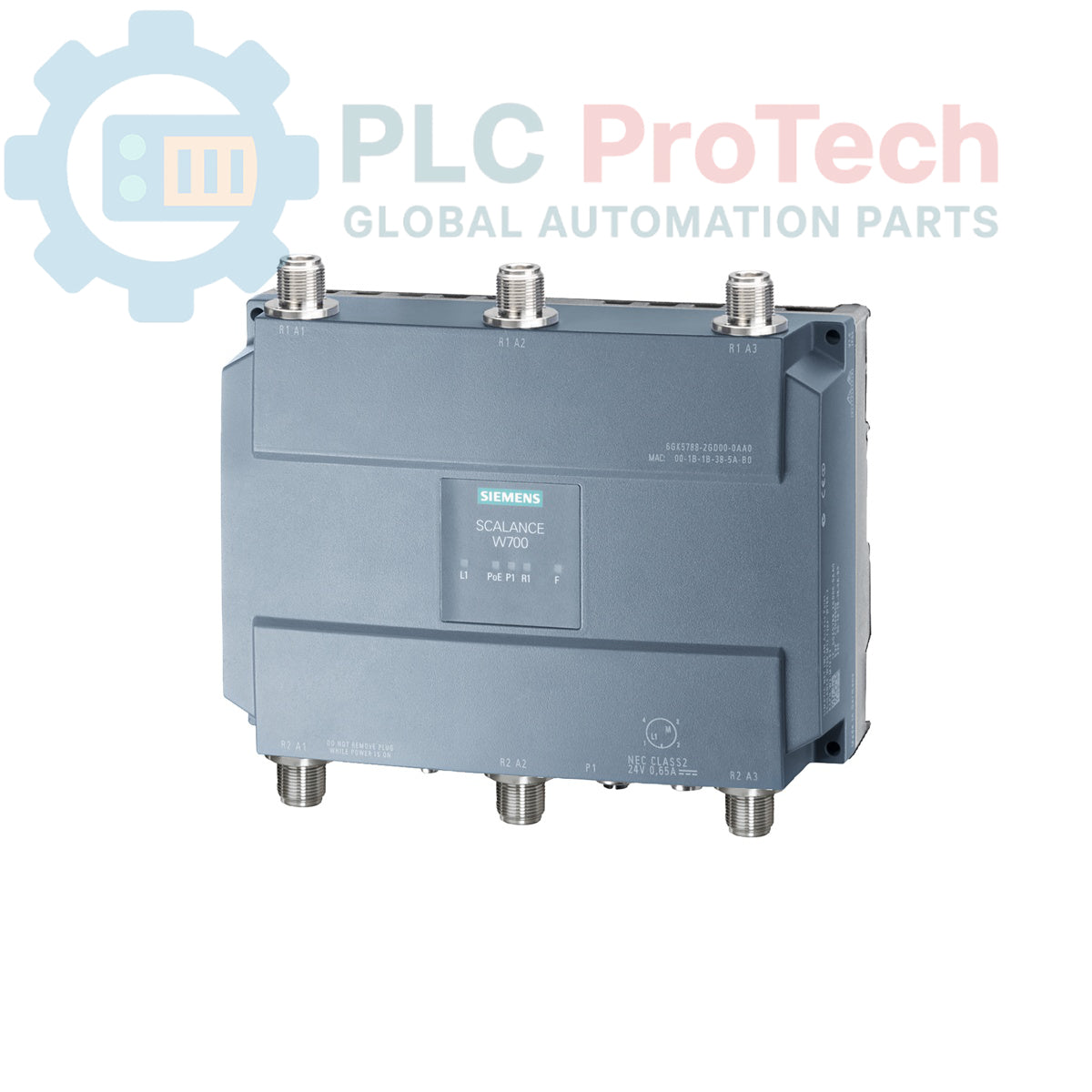

Siemens 6GK5788-2GD00-0TB0 SCALANCE W788-2 M12 EEC IWLAN-Access-Point

Beschreibung

Dieser Siemens 6GK5788-2GD00-0TB0 ist ein industrieller IWLAN Access Point aus der SCALANCE-W788-2-M12-EEC-Serie, der speziell für den Betrieb in den USA konfiguriert ist. Er wurde für leistungsstarke drahtlose Kommunikation in anspruchsvollen industriellen Umgebungen entwickelt und verfügt über zwei Funkmodule, die die Standards IEEE 802.11a/b/g/h/n unterstützen und Bruttodatenraten von bis zu 450 Mbit/s pro Funkmodul erreichen. Das Gerät befindet sich in einem robusten Gehäuse mit Schutzart IP65 und verfügt über M12- und N-CON-Steckverbinder, die einen zuverlässigen Betrieb in Umgebungen mit Staub, Wasser und Vibrationen gewährleisten. Die Stromversorgung kann über Power over Ethernet (PoE) oder einen redundanten 24-V-DC-Eingang erfolgen und bietet dadurch flexible Installationsmöglichkeiten.

Eigenschaften

• Dualfunkbetrieb in den Frequenzbändern 2,4 GHz und 5 GHz.
• Unterstützt die WLAN-Standards IEEE 802.11a/b/g/h/n.
• Hoher Datendurchsatz von bis zu 450 Mbit/s pro Funkmodul.
• Robustes Gehäuse mit Schutzart IP65 und M12-Steckverbindern für raue Umgebungen.
• Großer Betriebstemperaturbereich von -40 bis +70 °C.
• Schutzlackierung für verbesserten Schutz gegen Feuchtigkeit und korrosive Elemente.
• Flexible Stromversorgungsoptionen mit Power over Ethernet (PoE) und redundantem 24-V-DC-Eingang.
• Konform mit den Bahnnormen EN 50155 und EN 45545.
• Unterstützt erweiterte iFeatures über einen optionalen KEY-PLUG.

Anwendungen

• Bahn- und öffentliche Verkehrssysteme.
• Automated Guided Vehicles (AGVs) und mobile Ausrüstung.
• Industrielle Netzwerke im Außenbereich und Überwachung der Infrastruktur.
• Prozessautomatisierung in Produktionsanlagen und Raffinerien.
• M2M-Kommunikation in rauen Umgebungen.

Technische Daten

Installationsrichtlinien

1. 1 Standort und Genehmigungen überprüfen: Bestätigen Sie, dass sich der Installationsort innerhalb der USA befindet. Stellen Sie sicher, dass die Montagefläche stabil ist und das Gewicht des Geräts (1,80 kg) sowie aller angeschlossenen Antennen und Kabel tragen kann.
2. 2 Anlage spannungsfrei schalten: Stellen Sie vor dem Herstellen von Verbindungen sicher, dass alle zugehörigen Stromquellen (24 V DC und PoE-Netzwerk-Switches) gemäß den geltenden Sicherheitsverfahren spannungsfrei geschaltet und gegen Wiedereinschalten gesichert sind.
3. 3 Gerät montieren: Befestigen Sie das Gerät SCALANCE W788-2 sicher an der vorgesehenen Montagefläche. Verwenden Sie dabei für die Umgebung geeignete Befestigungsmittel, beispielsweise vibrationsbeständige Schrauben.
4. 4 Erdungsverbindung herstellen: Verbinden Sie den Funktionserdungs-/Masseanschluss des Geräts über einen Leiter mit niedriger Impedanz mit der Haupterdung des Systems oder Schranks, um die elektrische Sicherheit und Signalintegrität zu gewährleisten.
5. 5 Antennen anschließen: Schließen Sie die erforderlichen Antennen an die sechs N-CON-Anschlüsse an. Stellen Sie sicher, dass die Verbindungen mit dem korrekten Drehmoment angezogen sind, um die Schutzart IP65 aufrechtzuerhalten.
6. 6 Ethernet/PoE anschließen: Verbinden Sie das Gerät mit einem industrietauglichen, A-codierten M12-Ethernetkabel mit dem Netzwerk. Stellen Sie bei Verwendung von PoE sicher, dass der Switch-Port die erforderliche Leistung bereitstellt.
7. 7 Gleichstromversorgung anschließen (falls verwendet): Wenn Sie kein PoE verwenden, schließen Sie die redundante 24-V-DC-Stromversorgung an den dafür vorgesehenen M12-Stromversorgungsanschluss an und achten Sie auf die korrekte Polarität.
8. 8 Verschlusskappen installieren: Installieren Sie zur Aufrechterhaltung der Schutzart IP65 die mitgelieferten M12- und N-CON-Verschlusskappen an allen ungenutzten Anschlüssen.
9. 9 Einschalten und überprüfen: Entfernen Sie die LOTO-Vorrichtungen und schalten Sie das System ein. Beobachten Sie die Status-LEDs des Geräts, um den ordnungsgemäßen Start, die Netzwerkverbindung und den Funkbetrieb zu bestätigen.
